CAD中当图形重叠时是有先后顺序的，如果我们的图纸中都是细线，相互交叉重叠没有什么关系，如果图纸中宽度多段线、实体填充、区域覆盖、图像或OLE对象时，就有可能将我们需要显示和打印的文字或一些重要信息遮挡。但有时，我们需要将一些图形遮挡，让图面变得更整洁，比如我们会在图块的最底层添加一个区域覆盖，图块插入时自动覆盖其他图形，如下图所示。

这遇到重要图形被遮挡或者希望遮挡某些图形时，大多数人都知道可以通过设置图形顺序将图形前置或后置，但CAD后续版本增加了很多调整图形顺序的命令，可能很多人还不了解，这里就将设置图形顺序的相关功能给大家介绍一下。

一、默认的图形顺序怎么设置的

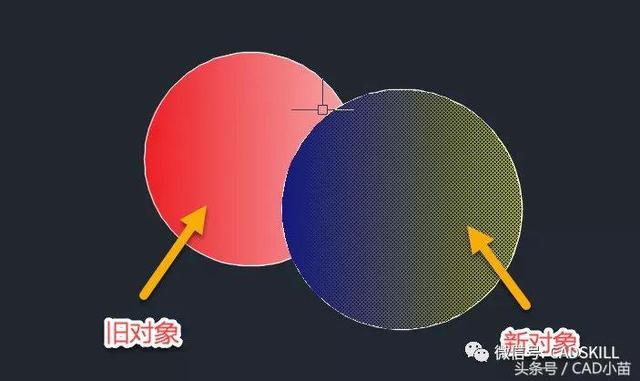

CAD画图的似乎后默认就是有顺序的，这个顺序就是图形创建的先后顺序，如果对象出现重叠，新创建的图形在上面，后创建的图形在下面，如下图所示。

二、常规调整图形顺序的方法

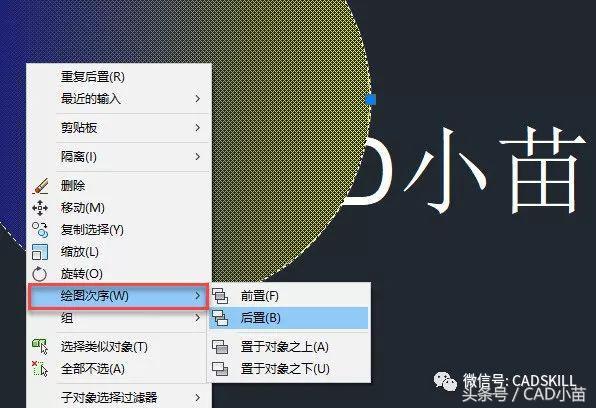

但绘图的时候我们不可能完全按照图形显示的先后顺序来创建图形，因此CAD提供了调整图形次序的功能，如果我们需要重点显示的图形，比如文字和标注被其他图形遮挡，就可以将这些图形前置或者将遮挡的图形后置。

三、针对注释和填充的批量处理

如果我们看到文字和标注被遮挡，可以手动进行处理，但有时图纸中有成千上万的图形，就算我们仔细检查，也有可能漏掉一个两个，到打印时才发现有的文字没有打印出来。因此CAD高版本增加了批量处理文字和标注这些注释性图形的功能，再后来又增加了填充批量后置的功能，有了这些功能，我们在打印前统一处理一次就好了，就不用一个个去调整了。

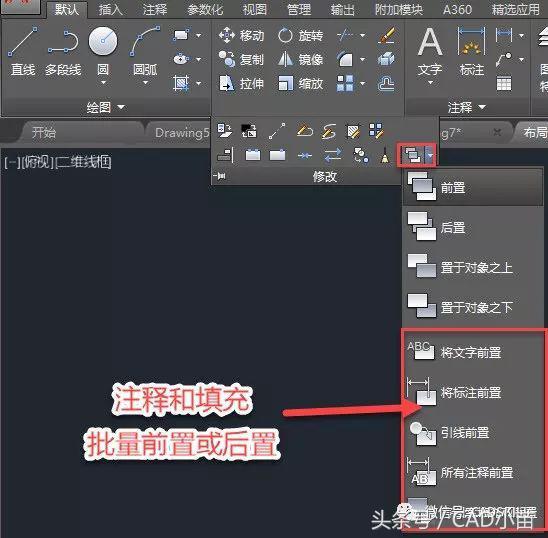

低版本CAD这些功能藏在菜单里（工具>图形次序>......），到了高版本中，我们可以在修改面板的滑出式里找到绘图次序的这些命令，如下图所示。

如果觉得从菜单和面板中调用麻烦，可以记命令，文字前置、标注前置、引线前置和所有注释前置对应的命令都是TEXTTOFRONT（TEXT TO FRONT）；填充后置的命令是HATCHTOBACK(HATCH TO BACK)。

四、扩展工具：按颜色设置图形顺序

之前有网友问CAD能不能想PS那样按照图层来设置图形顺序，CAD虽然么有办法实现这个功能，但在扩展工具中提供了一个按颜色设置图形次序的功能：CDORDER，如果图形颜色都是随层的，用颜色设置图形次序不就跟按图层设置图形顺序一样了吗？

详细讲解请参看之前发布的文章：CAD能像PS那样按图层设置图形顺序吗？

五、用透明度设置来解决遮挡问题

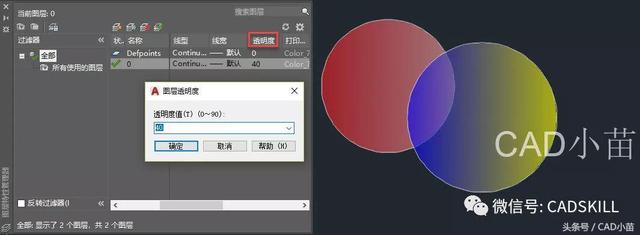

如果我们还需要显示或打印出来两个重叠图形的轮廓，到了高版本中可以通过设置图层偶图形的透明度来达到这样的目的，如下图所示。

详细讲解请参看之前公众号发布的文章：CAD中怎么设置图形的透明度？
