接触到AutoCAD格式的图纸文件，大家一定会觉得这个文件很神奇，可以将设计师的思想以及创意展现的淋漓尽致，当然想要有一个好的明了简单的作品并不是很容易的事情，下面就和大家分享一波，CAD制图中常用的快捷键，一起看看吧。

一．绘图常用功能键

F1：获取帮助

F2：实现作图窗与文本窗口的切换

F3：控制是否实现对象的自动捕捉

F4：数字化仪化仪控制

F5：等轴测平面切换

F6：控制状态行上坐标的显示方式

F7：栅格捕捉模式控制

F8:正交模式控制

F9:极轴模式控制

F10:极轴模式控制

F11:对象追踪模式控制

二．绘图指令快捷键

PO点 L：直线 Xl：射线 Pl：多段线 Ml：多线 Spl：样条曲线

POL正多边形 Rec：矩形 c:圆 A：圆弧 Do：圆环 El：椭圆

Reg：面域 Mt：多行文本 T：多行文本 B：块定义 I：插入块

W：定义块文件 Div：等分 H：填充D:尺寸标注资源管理器

三．修改命令快捷键：

M：移动 E、del键：删除 X;分解 TR：修剪 EX：延伸 S：拉伸

LEN：直线拉长 SC：比例缩放 BR：打断 CHA：倒角 F：倒圆角

G:对相组合 V:设置当前坐标 U:恢复上一次操作偏移Z:缩放

MI:镜像 AR:阵列 O:偏移 RO:旋转 ED:修改文本 PE:多段线编辑

四．Ctrl键的运用

ctrl 1:打开特性对话框 ctrl 2:打开图像资源管理器

ctrl 3:打开图像数据原子 ctrl p:打开打印对话框

ctrl S:保存文件 ctrl y:重做 ctrl z:取消前一步操作

五．视窗缩放

P:平移 Z:局部放大 Z P:返回上一视图 Z E:显示全图 Z 空格 空格：实时缩放

六．尺寸标注

DLI:直线标注 DRA:半径标注 DDI:直径标注 DAN:角度标注DCO:连续标注

DCE:中心标注 DOR:点标注 LE:快速引出标注 DBA:基线标注

七：对象特性

ST:文字样式 MA:属性匹配 LA:图层操作 LT:线形 LTS:线形比例 REN:重命名

LI:显示图形数据信息 PRE：打印预览 R：重新生成 PU:清除垃圾 LW:线宽

COL:设置颜色 AL:对齐 DI:距离 AA:面积

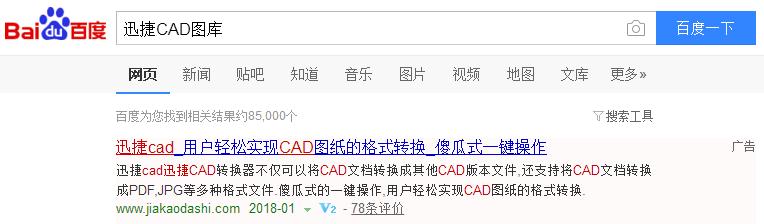

学习CAD制图除了快捷键需要进行掌握还需要我们结合各图纸文件进行操作哦，大家浏览器搜索“迅捷CAD图库”免费获取海量图纸文件哦。

好了今天的分享就到这里了，想要获取更多的CAD知识，关注小编及时获取哦。
