我们在进行CAD绘图的时候经常会用到虚线功能，虚线可以应用到CAD绘图的各个方面，比如说，我们绘制三视图的时候需要用到虚线，绘制窗户的时候也需要用到虚线，做一些区分的时候更要用到虚线，既然虚线的用途如此广泛，那么在CAD中如何绘制虚线呢？今天就教大家快速绘制虚线的方法。

要绘制虚线，就要使用图层，只要是用到不同的线型、线宽以及颜色都要使用图层功能进行区分。当然虚线就包含在线型里面，所以在绘制虚线之前，先要新建图层。那么如何新建图层呢？一起来看。

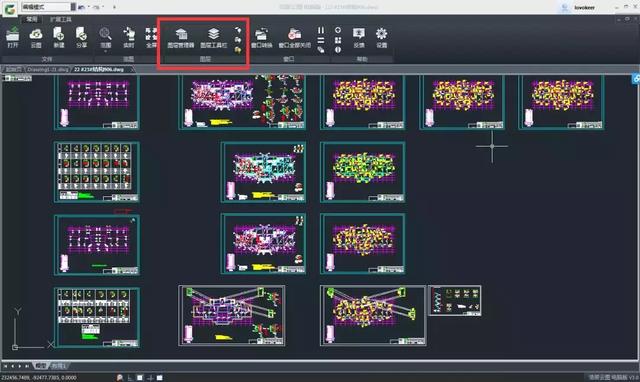

打开CAD软件【浩辰云图电脑版】之后，在【编辑模式】下，界面上方的菜单栏有个【图层管理器】，如下图所示：

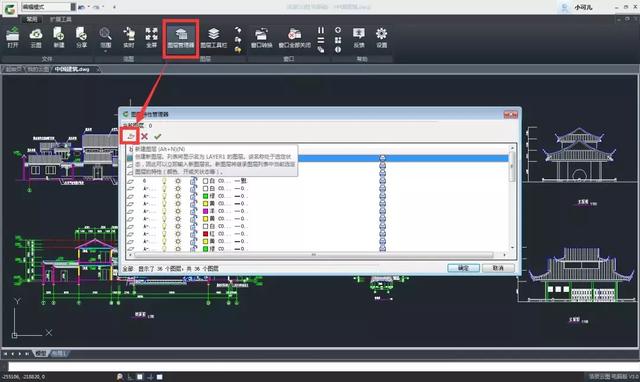

点击进入【图层管理器】，有个【新建】按钮，如下图所示：

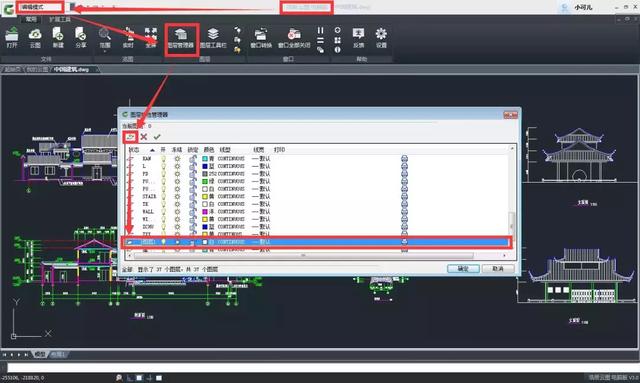

点击【新建】按钮，即可新建一个新的图层，如下图所示：

图层新建之后，可以在这里设置图层的名称、颜色、线型以及线宽等。我们今天的主要目的是绘制虚线，所以我们要修改的就是线型功能。

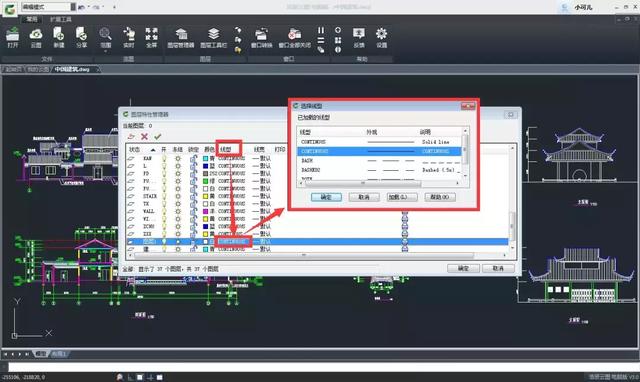

点击该图层下的线型，即可调出【选择线型】的对话框，如下图所示：

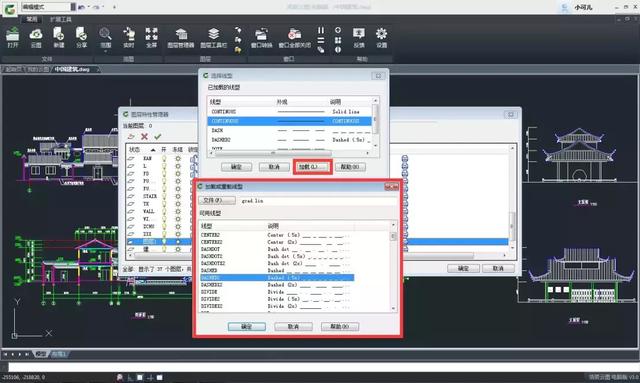

在【选择线型】对话框里面我们可以来设置虚线，这个对话框里面有一些常用的线型，如果有我们需要的点击相应的线型，确认即可，如果没有我们需要的虚线线型，可以点击【加载】进入【加载或重载线型】对话框，在这个对话框里面有各种的线型可供我们选择，如下图所示：

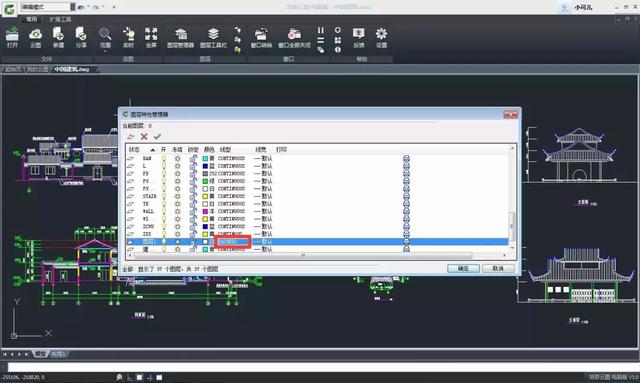

选择好相应的虚线线型之后，点击确定，系统会提示是否重载，选择重载之后这个线型就被加入到已加载线型里面了，在这里选择这个线型，点击确认就可以了，如下图所示：

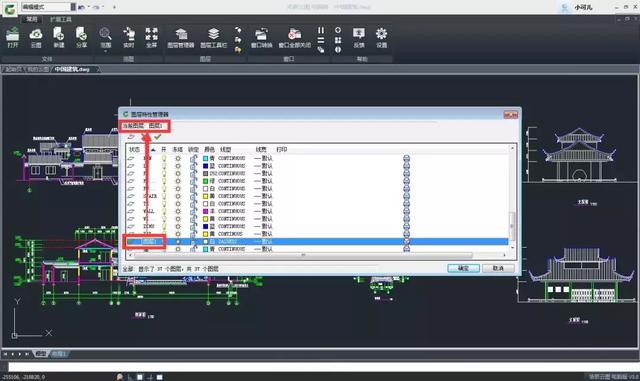

选择好相应的虚线之后，双击图层状态栏，使其显示成对勾√，这时候上方的当前图层会显示该图层的名称，如下图所示：

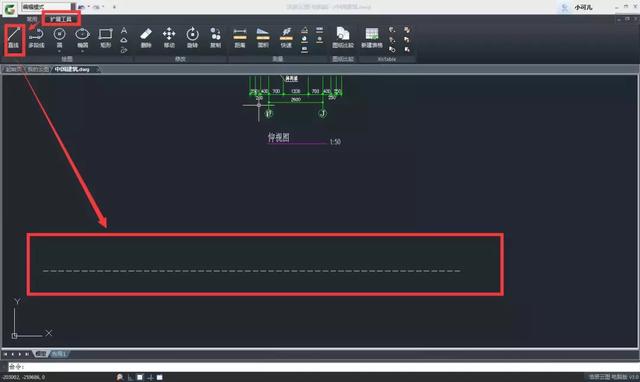

虚线设置成功之后，我们进入【扩展工具】，选择【直线】功能，这个时候绘制出来的线就是虚线了，如下图所示：

以上就是我们用【浩辰云图电脑版】绘制虚线的全过程，虽然步骤看起来有点长，那是因为小编每一步都给大家图示具体说明了，其实操作起来不到一分钟就可以搞定啦。
