CAD绘图技巧:图层管理在装配与工程图中的应用

时间:2017-12-11 11:49作者:图纸之家点击:

在设计复杂模型时,往往需要对模型设计进行有效图层管理,从而达到更高效的产品设计。在此之前,我们学习并掌握了图层管理基本操作以及在建模过程中应用,今天小编以给大家分享如何在装配和工程图应用图层管理,以进一步提高工程师在设计复杂模型时的工作效率。

1.图层在装配中的应用

启动中望3D软件,打开文件AIC.Z3,我们以此装配为例来了解和学习图层在装配过程中的一些应用。

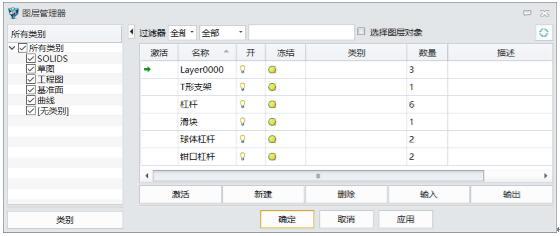

第一步:打开图层,创建杠杆、钳口杠杆、球体杠杆、滑块和T形支架图层,如图1所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图1

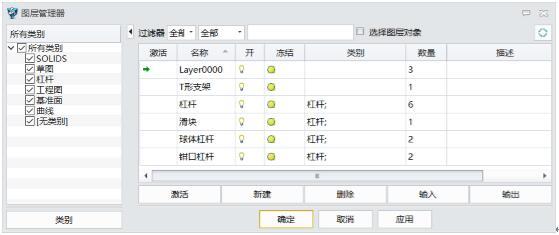

第二步:在装配管理模型树上,拾取各零件,把它们移动到对应的图层中,如图2所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图2

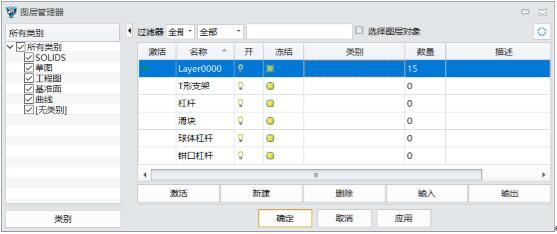

第三步:创建杠杆类别,打开编辑类别,拾取杠杆,在图层列表里拾取要归类到杠杆类别里的图层,如图3所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图3

第四步:完成杠杆图层类别下的图层归类,如图4所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图4

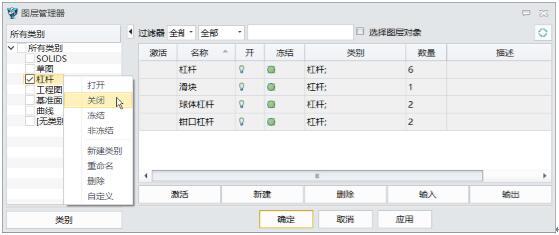

第五步:拾取杠杆类别,进行关闭,我们可以通过类别的操作,统一对类别里的图层进行操作,如图5所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图5

图层在装配中可以管理装配中的单个或多个零件,也可以管理单个或多个子装配,以及装配特征中的各对象。尤其在大装配的情况下,通过图层对零件和子装配的分类管理,对装配进行显示和隐藏可视化操作。

2.图层在工程图中的应用

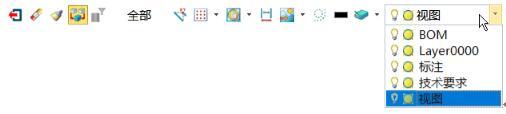

第六步:在这个工程图里,除了零层外,BOM、标注、技术要求和视图4个图层,它们是用户创建的图层,用来管理和名称对应的对象,如图6所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图6

第七步:把中望3D的工程图导出为DWG文件后,工程图的图层被带到了DWG文件,图层的对象、颜色、线型等各对象,仍然和中望3D工程图的图层一一对应。如图7所示。

CAD绘图技巧:图层管理在装配与工程图中的应用

图7

在工程图里,图层的使用和二维软件图层的使用方法是基本一致的。大家可以根据二维软件的图层使用方法,来使用中望3D的图层。如果你有一些关于CAD设计技巧,欢迎与小编分享。
