在制图过程中，有时需要在图纸中插入某些特殊符号，绝大多数的设计师会选择运用图块功能来完成这部分的工作。利用图块绘图，可以有效地提高作图效率与绘图质量。而这也是绘制复杂图形的重要组成部分。但是当遇到一些非统一比例缩放的块时，REFEDIT是无法运行的。

下面，小编分享资深设计师经常使用的块编辑器功能，它就可以很好的解决这个问题，并且操作非常简单：以中望CAD2018为例，打开一张图纸，输入命令"BEDIT"，软件弹出如下对话框。

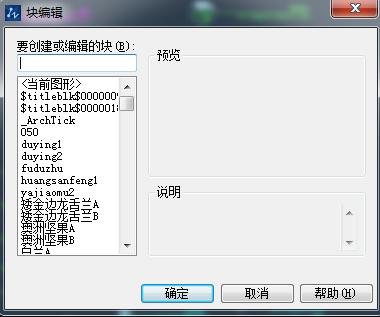

图1

如果是图纸中存在块，列表中则会列出所有块的名称，设计师选择需要编辑的块，然后点击【确定】，进入以下界面。

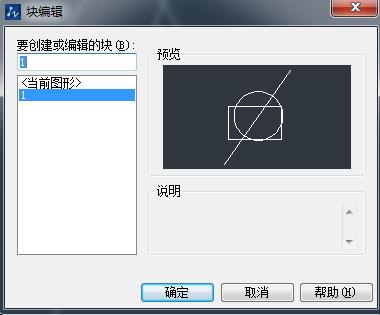

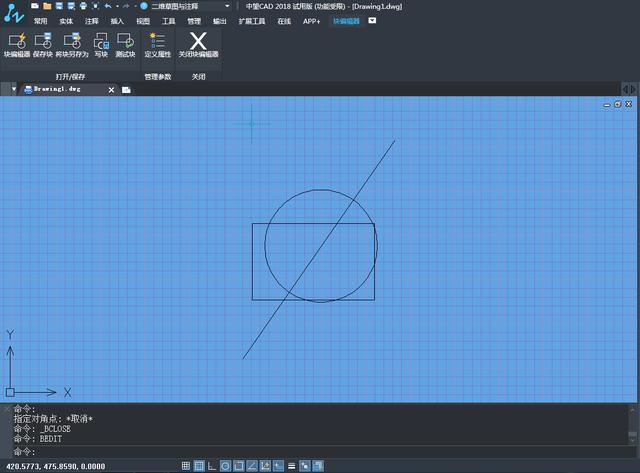

图2

在块编辑器中，设计师可以进行"保存块"、"另存块"等操作，此时点击"将块另存为"，输入一个新的块名，即可在图纸中插入一个修改后的块。

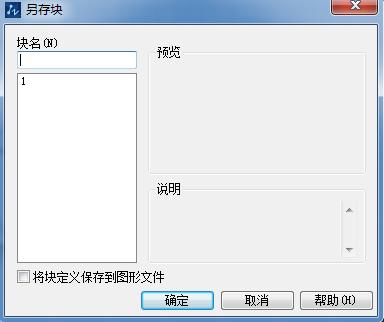

图3

设计师在绘图过程，也常遇到部分块是不能在位编辑的，并会出现如下的提示："无法 REFEDIT 非统一比例缩放的块"。对于这一问题，使用中望CAD的块编辑器也可以快速解决。

如下所示，该图纸中如果使用refedit命令去编辑块，系统会有错误提示。

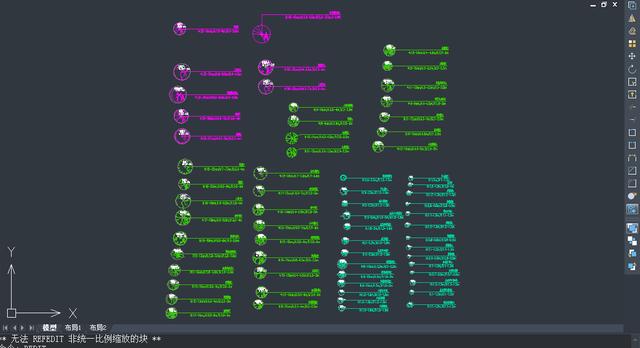

图4

但是输入命令"BEDIT"，所有的块名都会显示在对话框中，设计师也都可以进行编辑。

图5

在图块编辑过程中有碰到以上问题的设计师，不妨试一下。如果你有更好的绘图方法，欢迎留言与小编分享。最后，祝大家新年快乐，事业蒸蒸日上！
