经常有人问标注样式应该怎么设置，之所以有人这么问是因为标注样式的参数太多了，不仅初学者不知道如何下手，就算是CAD高手也不一定了解标注样式每个参数的作用，也正是因为如此，虽然之前发过很多篇介绍标注的文章，但每篇文章只是介绍一两个点或参数，并没有系统介绍如何设置标注样式，这些文章只能帮助一些遇到问题的人，并不能告诉初学者应该怎么设置标注样式。

既然有这么多人问，那我就将设置标注样式的基本操作步骤给大家介绍一下，希望能让初学者对标注有一个初步的了解，高手们也可以看看我讲解的步骤跟大家平时的设置方法有什么不同。

一、首先了解行业或单位对标注的要求

首先图纸及标注是有国标的，在国家标准中规定了对尺寸标注的基本要求，各行业又有相应的规范。在定义标注样式前，我们首先要了解相应的标准和规范，不能随意来定标注的尺寸。

标注通常由尺寸线、尺寸界限、箭头、文字组成，下面是我从网上找到的一份标准，要求如下：

尺寸界线:尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。

尺寸线:尺寸线为细实线，一端或两端带有终端（箭头或斜线）符号。尺寸线不能用其它图线代替，也不得与其它图线重合或画在其延长线上。标注线性尺寸时尺寸线必须与所标注线段平行。

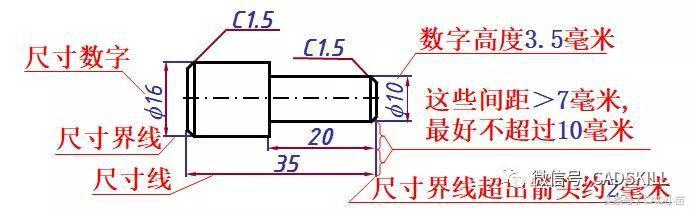

尺寸数字：一般应注在尺寸线的上方，也可注在尺寸线的中断处。尺寸数字应按国标要求书写，并且水平方向字头向上，垂直方向字头向左，字高3.5mm，如下图所示。

这里重点要知道的其中几个尺寸，基线间距7-10mm,尺寸界限超出尺寸线2-3mm, 字高2.5-3.5mm，我们就可以开始定义标注样式了。

---提示：下面是广告，不是本文图片！---

二、定义一个基础的标注样式

找到比较明确的对标注各元素尺寸的要求后，可以按照标准先设置一个1:1的基础标注样式。要想省点事，新建文件的时候必须选择正确的样板文件，因为不同样板文件中自带的标注样式是不同的。新建文件的时候如果选择acadiso.dwt(公制)的样板文件，文件中会自带一个ISO-25的标注样式，这个是国际标准的字高为2.5的一个标注样式，以这个样式为基础来创建新的标注样式，如果参数满足要求我们就可以不必调整了。

创建标注样式的基本步骤如下：

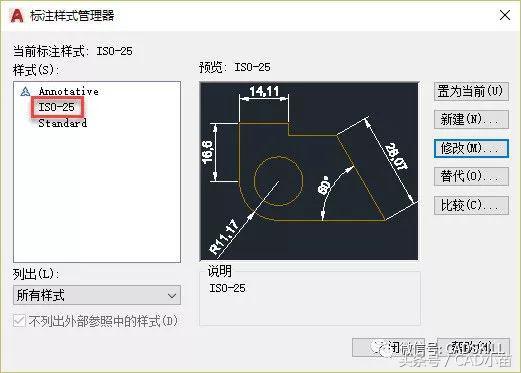

1、输入D，回车，打开标注样式对话框，如下图所示。

这里提供了三种标注样式，Standard是英制的标注，ISO-25是公制的标注样式，如果对标注没有严格的要求的话，我们可以直接使用这些标注样式。

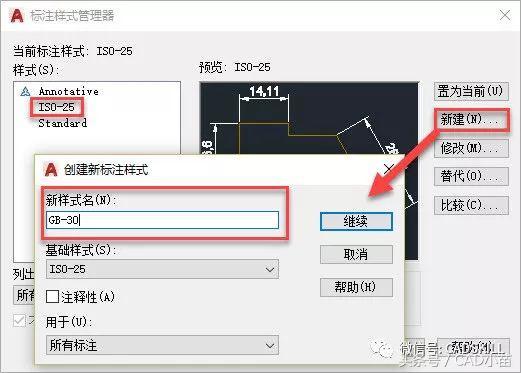

2、选择ISO-25后单击新建，这样就可以ISO-25为基础创建一个新标注样式，我们可以自己定义一个名字，比如我们要设置一个字高为3的标注样式，可以将名字设置为GB-30，如下图所示。

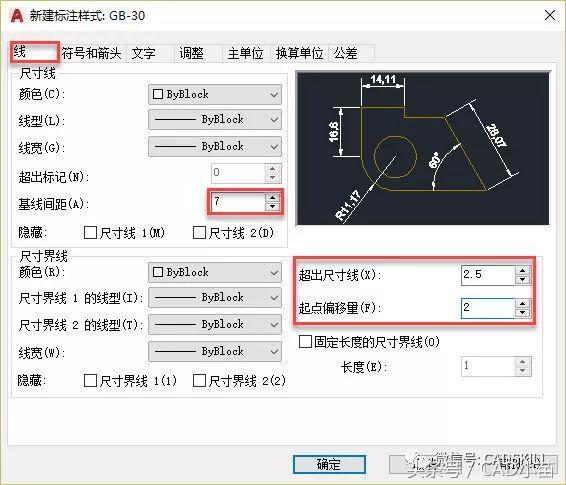

3、单击继续按钮，进入新建标注样式对话框，首先显示的是“尺寸线”选项卡，分别根据标准设置基线间距、起点偏移和超出尺寸界限的数值，如下图所示。

4、切换到符号和箭头选项卡，选择箭头的样式，设置箭头的尺寸，如下图所示。

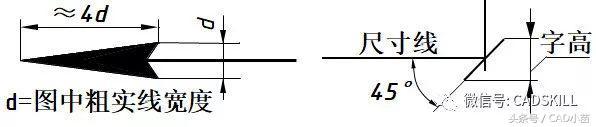

机械图通常直接用箭头，建筑使用斜线，国内建筑图通常使用的是用图块定制的粗斜线。

其他符号的设置可以先不管，如果了解相关要求可以直接设置好。

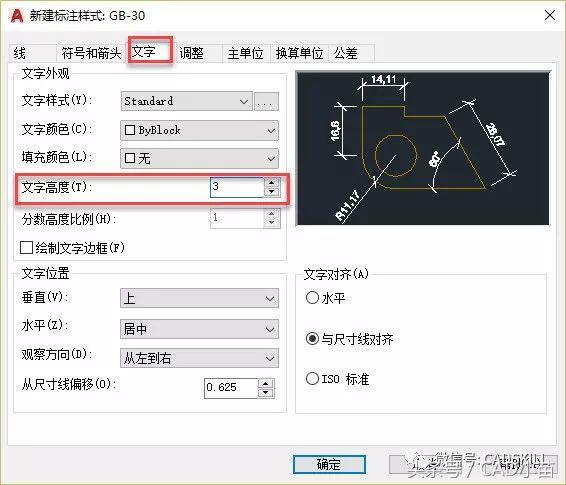

5、切换到文字选项，将字高设置为3，如下图所示。

其实标注样式中数字的效果是受文字样式控制的，所以还需要先设置好标注使用的文字样式，这里就不再重复介绍了。

CAD的文字样式应该如何设置？

CAD设置和使用文字样式需要注意的问题？

这样一个基础的标注样式就算定义好了，单击确定按钮退出新建标注样式对话框和标注样式对话框即可。

标注样式虽然有上百个参数，但需要设置其实就是几个重要的标准参数。即使标注参数设置有什么问题也没关系，以后有什么参数要补充和修改可以随时输入D打开标注样式对话框。

三、定义其他比例的标注样式

设置好一个基础的标注样式后，不同比例图纸中使用的标注样式就简单了，我们不需要再将每个参数都设置一遍，只需要在基础标注样式的基础上设置一个特征比例就好了。

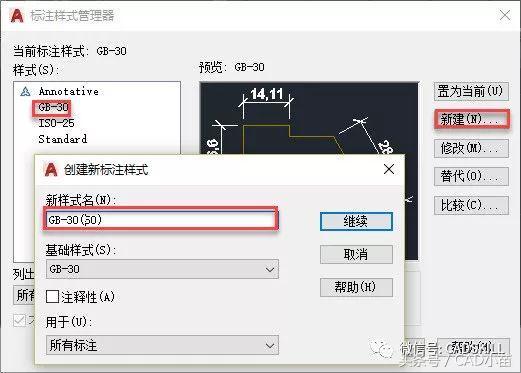

输入D后回车，在标注样式管理器中选中创建好的基础标注样式，单击新建按钮，在名称中添加上比例值，如下图所示。

我们可以在原名称的基础上加上比例值，写上50或100，表示这个标注是用在1:50或1:100打印的图纸上，标注整体尺寸就需要放大50或100倍。

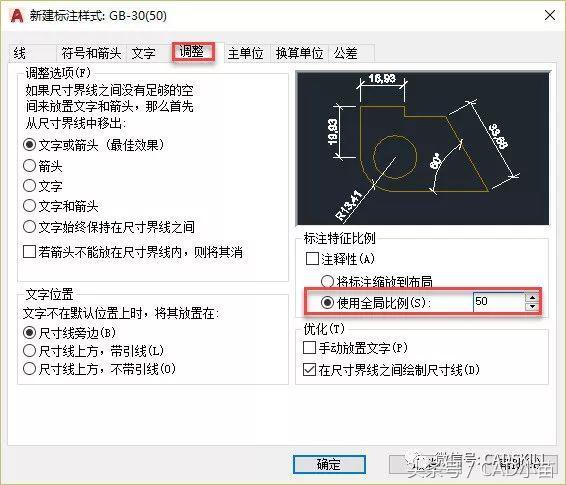

在“新建标注样式”对话框中切换到“调整”选项卡，将标注特征比例设置为50，然后单击确定按钮关闭对话框就设置好了，如下图所示。

关于标注特征比例中的注释性和缩放到布局的意义在公众号先关文章中有详细介绍，如果感兴趣可以去看看。

什么是CAD的标注特征比例？应如何设置？

一旦设置好基础样式，设置其他比例图纸的标注样式就这么简单。

四、最简单的方法是从标准图纸中将标注样式复制过来

对于初学者来说，如果手头找不到明确的标注明确的标准，那就找一张别人画好的标准图纸，将它的标注通过设计中心，或者直接画一个标准的标注后复制过来，这样最省事，也不容易出错，但前提是你找到的是一张符合规范标准的图纸。如何从设计中心复制请参看下面的文章。

如何将其他图纸的图层、标注样式等数据添加到当前图中？？

上面介绍创建标注样式的基本操作，虽说标注有上百个参数，但只要能找到一个相对标准的基础标注样式，创建新的标注样式并不困难。公众号之前发布过大量关于标注参数讲解的文章，可以通过公众号菜单访问：使用技巧>文字标注填充>标注>.....

更多CAD使用技巧请关注我的头条号和公众号
