CAD图层的作用和相关功能讲解

时间:2018-05-05 22:08作者:图纸之家点击:

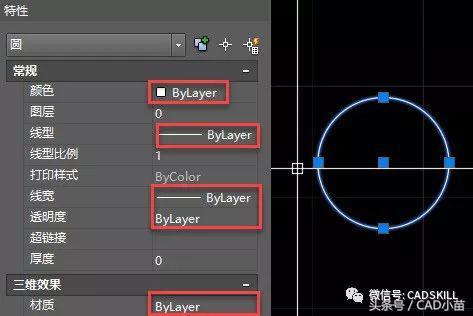

CAD图纸可以很简单,也可以很复杂,小的图纸可能只有几百个图形,复杂的图纸中图形数量则可能超过百万。为了更容易控制图形的显示和打印相关的特性,CAD引入了图层,将对象分类放在不同的图层上,通过设置图层特性来控制图形的颜色、线型、线宽、是否显示、是否打印等各种特性。CAD图形的常规很多特性的默认设置是随层Bylayer,只要图形放到设置好特性的图层上,就不需要再单独设置这些特性了。

CAD图层的作用和相关功能讲解

用过CAD的人都知道图层,但不一定都知道如何合理设置和利用图层,而且对于图层的很多相关功能并不了解,在使用过程中也会遇到一些问题。之前也发过不少关于图层的文章,这里将图层的一些重要概念和常用功能总结一下。

一、 合理设置图层

如果我们只是做一个简单的绘图练习,可以不设置图层,将所有图形都放在默认的0层上。如果我们要绘制一张正规的设计图纸,则需要合理的设置图层。

怎么设置图层算合理呢?

这并没有严格的标准,而是由你想如何控制图形的显示和打印来决定的,不同行业也有不同的习惯。

相关文章:你会设置和使用CAD样板文件吗?

机械零件图纸相对简单一点,通常是按照打印的需要来设置图层,通常也就根据线宽、线型的需要分为几个图层,例如粗实线、细实线、中心线等。

建筑或有些行业图纸相对比较复杂,为了更好地管理图纸,往往是按照图形类型来设置图层,例如墙体、门窗、柱子、标注、文字等等,利用图层不仅控制图形的线型和线宽,在不同专业图纸中还可以隐藏一些图层上的图形。

大家如果使用专业软件,如天正建筑、浩辰机械等,这些软件不仅预设好了图层,而且在绘制图形时,会自动将图形放置到相应的图层上,因此,很多情况下我们并不需要自己去设置图层。

即使我们没有专业软件,也可以找一张类似的标准图纸,可以利用设计中心图层复制到当前图中,或者复制到新图后保存成自己的样板文件。

相关文章:如何将其他图纸的图层、标注样式等数据添加到当前图中?

图层也不一定非要刚开始绘图的时候都设置好,也可以在绘图过程中再根据需要来新建图层或调整图层特性,但建议大家在绘图前就将需要用的图层建好,而且保存到样板文件中,这样以后就不用重复设置了。

二、 设置当前图层

在CAD中当前这个词经常出现,除了当前图层外,还有当前颜色、当前线型、当前文字样式、当前标注样式等等,所谓当前,就是新建图形会使用的设置。新绘制I的图形、插入的图块都在当前图层上。

如果我们使用了专业软件,在利用这些专业人功能绘图的时候会自动切换当前层,将不同图形自动放置到对应图层上。但如果我们没有安装专业软件或者没有使用专业软件功能而是使用CAD基础功能绘图时,绘图前就需要先设置好当前层,只有这样,图形才会在正确的图层上,我们才能充分利用图层来管理图形。

如果我们没有选择任何图形,工具栏或命令面板的图层列表中显示的图层就是当前图层,如下图所示。

CAD图层的作用和相关功能讲解

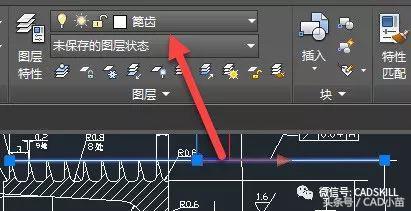

需要注意的是:如果当选择了某个对象时,图层工具栏显示的是此对象所在的图层,此图层不一定是当前层。

CAD图层的作用和相关功能讲解

图层工具栏显示的图层会随选择对象变化,如果没有重新设置,当前层是不会变的。

设置当前图层常用方法有下面两种:

1、在图层工具栏的下拉列表中选择图层名。当图层比较少且对图层定义比较清楚时适用这种方法。

2、如果绘制的图形和图中某个对象在同一图层,可以选择此图形后单击“置为当前”按钮(低版本图标提示可能是“将当前对象图层设置为当前”),或单击此按钮后再选择图形。

CAD图层的作用和相关功能讲解

这种方法适用于图层比较多,对图层名不是很清楚,但对图形分类比较明确的图纸。

如果对图层名烂熟于胸,而且键盘操作又非常熟练,也不妨利用变量clayer来设置当前图层。

三、 图层的开关、冻结和锁定

通过设置图层的可见性可以简化图形,提高操作和显示效率,也可以控制哪些图形不显示后不打印;通过锁定图层,可以防止一些图形被意外修改。

从现象上看,开关和冻结的效果类似,都可以控制图形的可见性。但开关只是将图层对象的显示临时关闭,如果我们按CTRL A选择的话,关闭图层上图形仍然是可以选中的,而且关闭图层可以设置为当前层,也就是仍然可以在上面画图。而冻结图层则是完全不生成此图层的显示数据,冻结图层也无法设置为当前层。

除此以外,冻结是与视口相关联的。当我们不进入视口时,图层管理器中只有“冻结”一项,相当于所有视口冻结,但如果在布局中进入视口后,图层管理器将增加“当前视口冻结”和“新视口冻结”两列,如下图所示。

CAD图层的作用和相关功能讲解

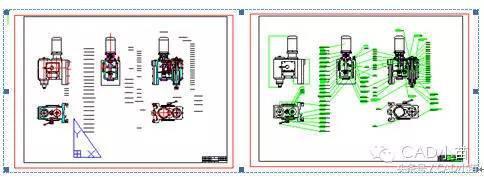

可以根据打印的需要,可以不同视口中冻结不同的图层,如下图所示。

CAD图层的作用和相关功能讲解

相关文章:CAD图层的冻结跟开关有什么区别?冻结、新视口冻结、视口冻结有什么不同?

四、0层

0层是每张图纸默认的图层,也是必须的图层,是无法删除的。0层有一些特殊的特性,0层在创建一些图块的时候比较重要,之前我们专门介绍0层。

相关文章:你知道CAD的0层与其他图层有什么不同吗?

五、 Defpoints图层

有不少人注意到了这个图层,因为这个图层不知道什么时候自己就跑出来了,而且也非常特殊,而了解这个图层的人有时会利用它的特殊性,而不了解的却会因为将图形放到了这个图层引起不少麻烦。

只要创建过标注,CAD就会自动创建Defpoints图层,此图层用于放置标注的定义点。什么是标注的定义点?实际上就是标注上的几个关键点,用于定义和调整标注,在对象捕捉时打开“节点”选项时,捕捉到的标注的节点就是定义点。

Defpoints的特殊性并不在于它是CAD自动创建的,而是在于此图层默认被设置为“不打印”,而且无法改变这个设置

如果将图形不慎放到这个图层上,打印时这些图形肯定会消失。如果只是简单将某些独立的图形放置到此图层上,直接选择这些图形后在选择一个新图层,把他们移动到其他图层就可以了。我曾见到设计人员的一张图里大部分的图形都放到了Defpoints图层上,而且这些图形又被作成了图块甚至多重嵌套块,打印时图面大部分是空白的,自己很茫然,最后知道原因调回来费了不少劲。

当然一些了解这个图层特性的朋友会将一些不需要打印的图形放到这个图层上,例如视口边界线等。

六、 图层过滤器

当图层比较多时,利用图层过滤器可以在图层管理器中显示满足条件的图层,缩短查找和修改图层设置的时间。

相关文章:CAD的图层过滤器有什么作用?怎么设置?

七、图层状态管理器

有时我们需要反复开关、冻结或锁定一些固定图层,我们可以将图层状态保存下来,下次无需再重复设置,只需恢复图层状态即可。图层状态还可以保存成文件,在其他同类图纸中输入后恢复其中的图层状态。CAD还提供了直接返回上一次的图层状态的功能。

相关文章:CAD的图层状态管理器有什么作用?

八、 图层工具

除了图层管理器和图层工具栏外,CAD还提供了一系列图层工具,可以更方便对图层进行开关、冻结、锁定和合并等操作。比较常用的有图层隔离和层漫游。

图层隔离功能可以通过选择图形来关闭选定对象以外的其他图层,从而可以非常快速地简化图形显示,这样的操作方式比到图层管理器中去设置更直观、更方便,而且可以通过框选多个对象同时保留几个图层打开而关闭其他图层。

层漫游可以交互方式设置图层的开关,图形的显示会随着选择的图层而变化。利用此工具可以浏览各图层上的图形,也可以在图层列表中可选择一个或多个需要显示的图层。

相关文章:

如果想了解更多的图层工具,可以查看之前发布的相关文章。

CAD图层工具介绍

图层隔离什么意思?怎么使用?

九、新图层通知和未协调图层是怎么回事

在CAD中可以设置在一些关键操作,例如插入外部参照、绘图图层状态、打印时发现有新图层,软件会进行提示,这些都是可以设置的,如下图所示。

CAD图层的作用和相关功能讲解

关于未协调图层如何处理,可以查看之前发布的文章。CAD提示存在未协调图层是怎么回事?应该如何解决?

图层的设置和使用并不复杂,只要合理设置图层,在绘图前要正确设置当前层,在创建图块时用正确的方式来设置图层,并不会遇到太多问题。CAD提供了很多跟图层相关的功能,更多是为了让我们更快、更方便地设置和使用图层。

更多CAD使用技巧请关注我的头条号和公众号。
