图纸是我们建设、施工的基础，拿到一份施工图纸，首先要能够看得懂图。包括上面的复杂的各种符号、代号等，毕竟这也是面试公司的门槛！

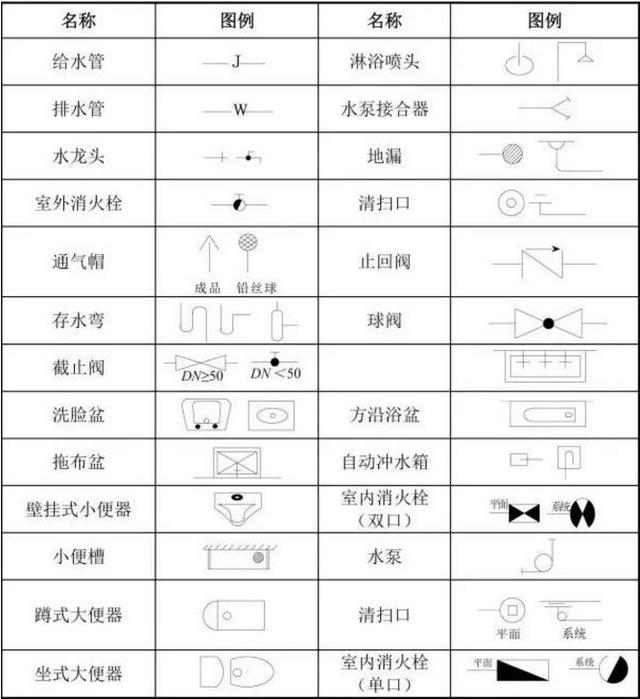

一、给排水工程的图形符号大全：

排水工程图纸的使用中，缩写符号如下：

排水管道-W,为污水。也有-F，是废水。很少见有用-P 来表示的。

消火栓的管道-XH。

自动喷淋管道-Z或用-ZP。

雨水管道-Y. 。

采暖管道-R，通常实线表示供水管，虚线来表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L. 。

另外设备的型号字母有：

Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵 其他阀门、器具类的都用图形来区分。

JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水 。

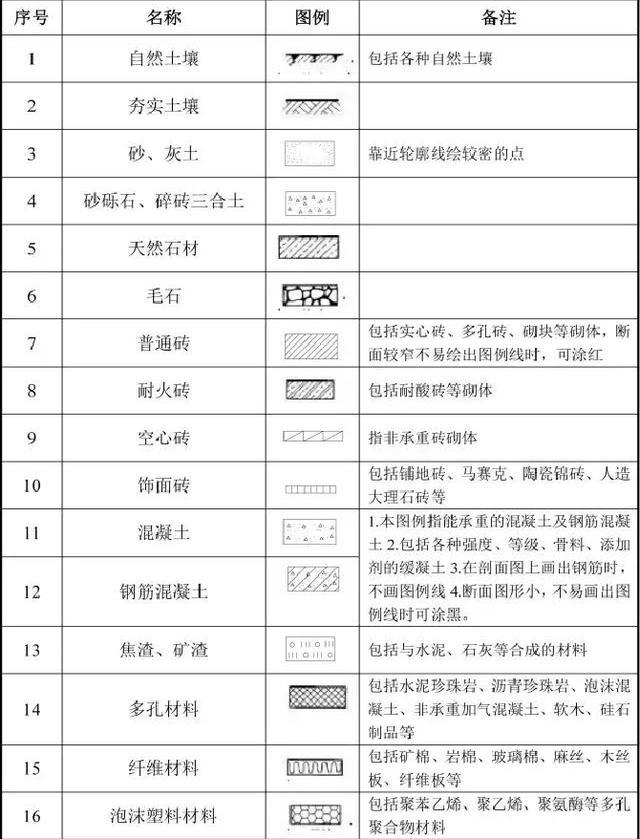

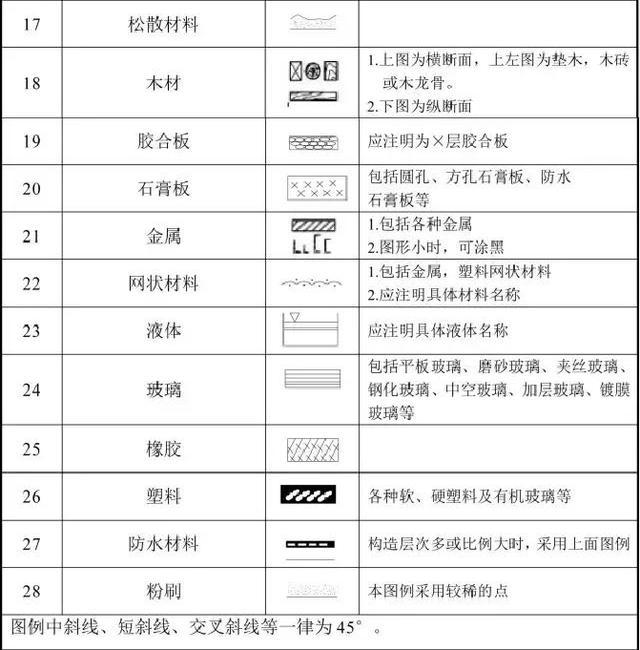

二、常用建筑材料的示例图

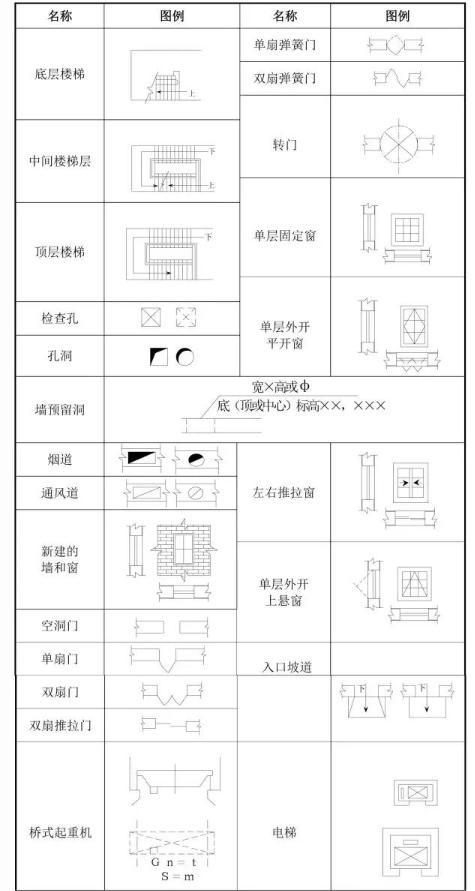

三、常用建筑构造的示例图

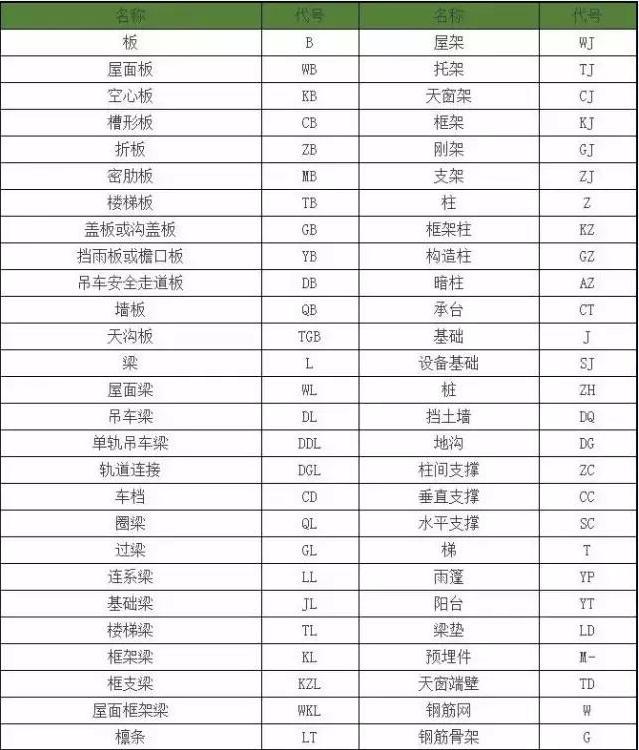

四、常用建筑的构件代号含义大全

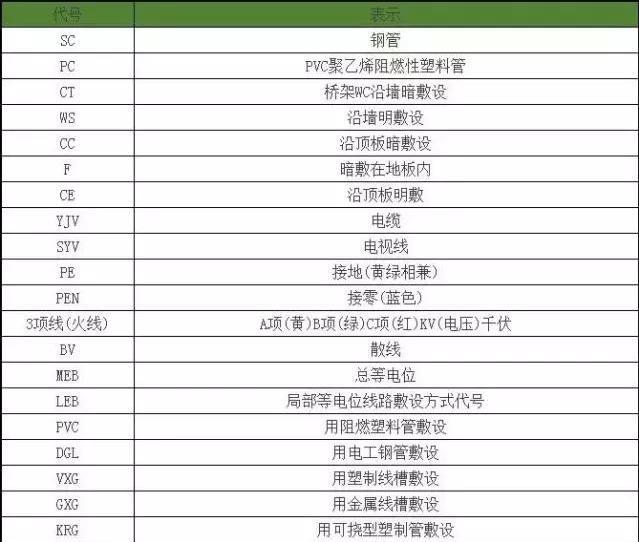

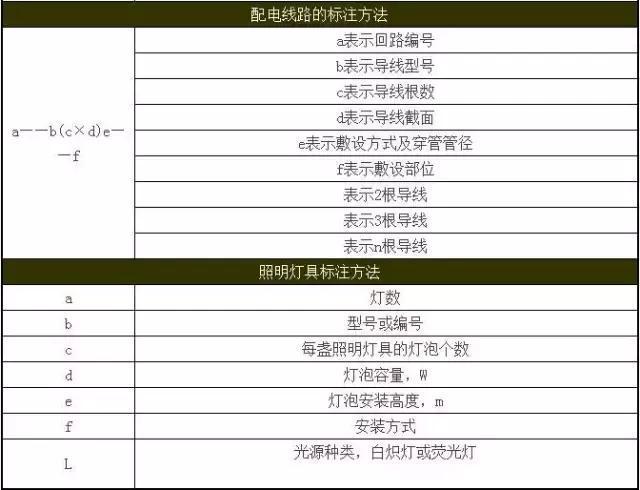

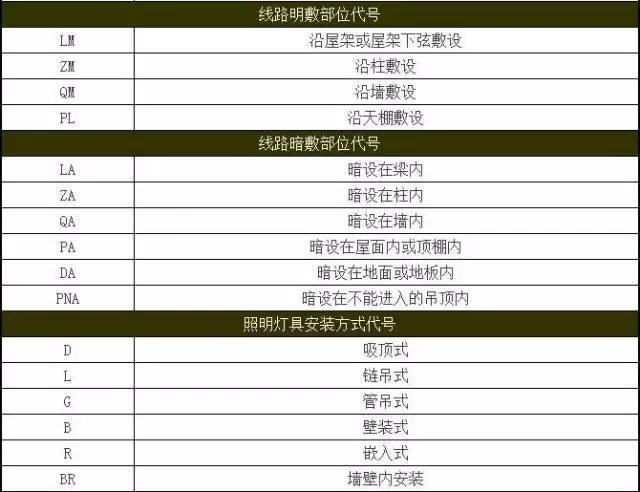

五、其他专业图纸的一些代号大全

六、如果我们拿到的图纸是电子文件需要操作：

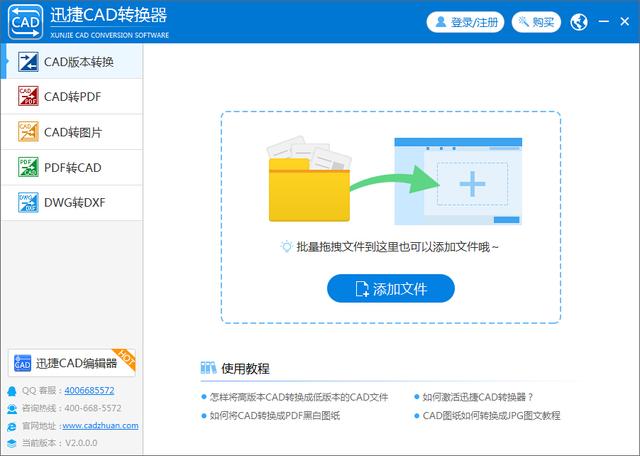

高版本AutoCAD图纸文件，在低版本AutoCAD无法打开时，需要转换成低版本的操作；发送给客户、领导等人文件时，要求指定格式DWG、DXF、PDF、JPG等批量转换操作，可以使用迅捷CAD转换器进行免费转换。还需要其他免费图纸、图例代号大全，需要的请留言！
