CAD画图小技巧,图层设置的原则以及使用的技巧

时间:2017-12-26 11:01作者:图纸之家点击:

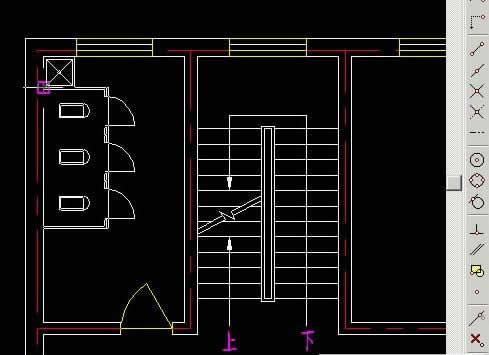

第一:关于0层的使用

我发现很多朋友都喜欢在0层上画图,这样其实是不可取的做法。因为0层为白色,在画图的时候,显示屏上会出现白花花的一片。0层其实不用用来画图的,是用来定义块的先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。

CAD画图小技巧,图层设置的原则以及使用的技巧

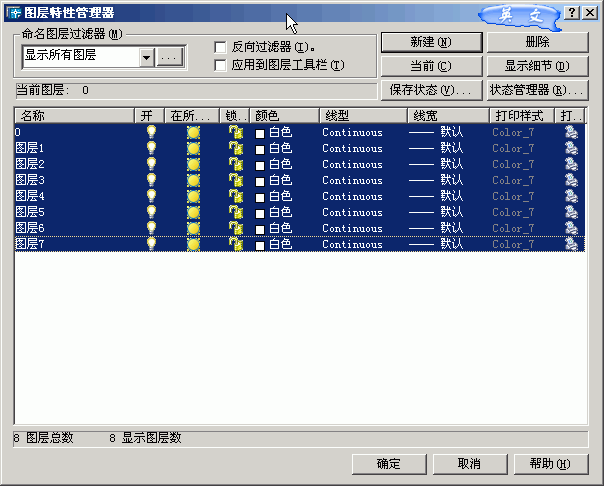

第二:够用的情况下图层越少越好

图层的第一原则就是在够用的情况下越少越好,其实不管是什么专业,什么样的图纸,你会发现图纸中的图元都有一定的规律进行整理。每个行业的图纸都不想同,可以自己琢磨总结。总之总结为两个点:1、够用;2、精简。

CAD画图小技巧,图层设置的原则以及使用的技巧

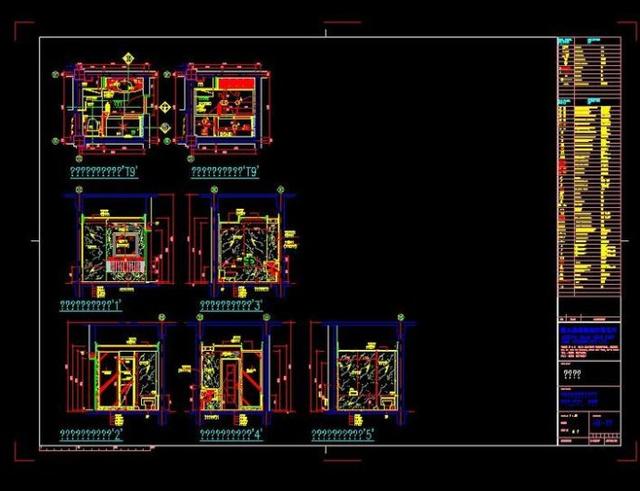

第三:图层颜色的定义

很多的朋友在定义图层颜色的时候都是自己喜欢什么颜色就使用什么颜色,其实这是一种不合理的做法。

定义的时候需要注意两点:

1、最好是不同的图层使用不相同的颜色,这样在画图的时候就不容易将图层搞乱了。

2、根据打印时线宽的粗细来进行选择,线型越宽的,应该选用颜色较亮的。

CAD画图小技巧,图层设置的原则以及使用的技巧

CAD图层的使用技巧:

大家在cad使用中经常要使用图层管理,express tool的几个图层管理命令大大提高了图层管理的便捷程度。其实这些命令都同样在acad.pgp文件中设置快捷键,直接键盘操作。个人设置如下:

xc, *layiso(只显示选中的层)

bx, *layuniso(在执行xc后,恢复原来显示的层)

gc, *layoff(关闭层)

fc, *layfrz(冻层)

sc, *laylck(锁层)

vc, *layulk(解锁锁定的层)

cd, *copym(多重copy)

假设要选择某建筑一层图面上的所有风机盘管并copy到2~3层,输入xc后,选择风机盘管层,图面上只有风机盘管,即可执行选择。选择后输入bx,图面所有层重新显示。输入cd执行copym,提示选择对象时输入p,选择上一个选择组,上次选择的所有风机盘管被重新选中。即可执行复制。

(注:上面这些层的操作多以汉语拼音设定,如xc为显层,bx不显,gc,关层;其中还夹有英文,fc( freeze 层),cd(copy 多次)等,这样设置目的是在方便记忆的前提下让所以快捷命令出现在左手键盘键,方便右手习惯者右手鼠标,左手键盘操作。)

类似的,其他插件,如果有命令也可以设置进acad.pgp,个人设置如下:

;;风管

fg, *FFGHZ(绘制方风管)

fa, *dcfl(FlAnge,点插法兰,不使用FL是方便左手操作)

cg, *fclzg(侧联支管,cg侧管)

3t, *Fg34t(3,4通)

;;阀门

zf, *useblk(造阀门)

sf, *cnfmdy(水阀)

ff, *ktfmdy(风阀)

fk, *ktfkdy(风口)

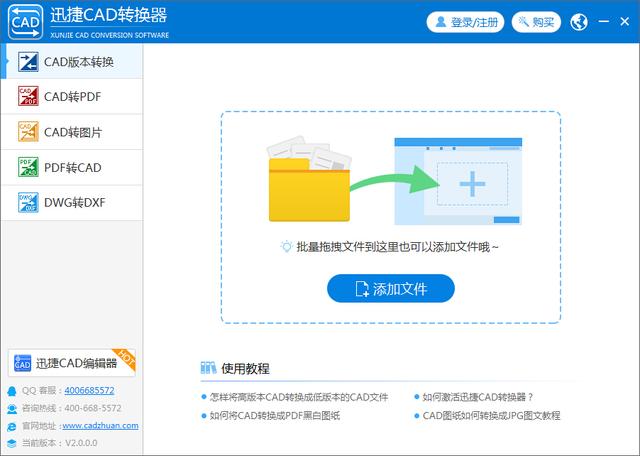

最后一款CAD小工具送给大家,迅捷CAD转换器可进行CAD版本转换、CAD转PDF、PDF转CAD、CAD转图片等文件格式的转换。

CAD画图小技巧,图层设置的原则以及使用的技巧
