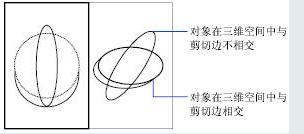

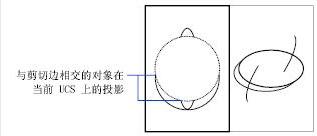

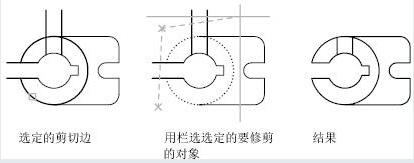

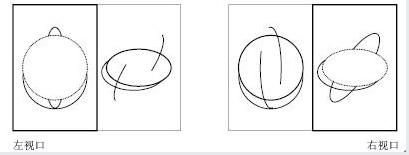

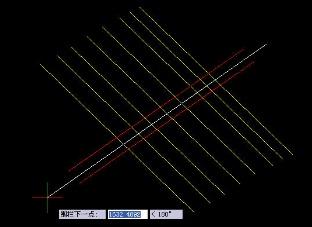

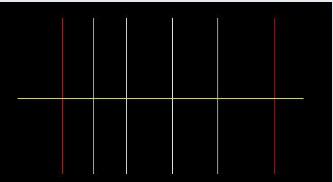

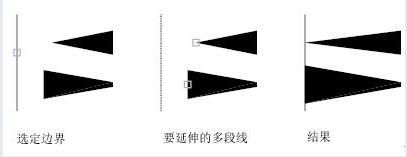

在学习CAD的时候,快捷键和口令是我们必不可少的一门重要的功课,今天要和大家分享的经验是CAD中的修剪命令(Trim)在绘图过程中起到了哪些重要的作用,一起来看看吧! 一、修剪的选择技巧 修剪延伸不仅支持一些简单的点选和框选,还支持一些非常特殊的选择方式。掌握了选择的技巧,可以使修剪的操作效率成倍提升。 修剪边界对象(切割对象)支持常规的各种选择技巧,点选、框选,而且可以不断累加选择。当然,最简单的选择方式是当出现选择修剪边界时直接按空格(回车)键,此时将把图中所有图形作为修剪边界,我们就可以修剪图中的任意对象。将所有对象作为修剪对象操作非常简单,省略了选择修剪边界的操作,因此大多数设计人员都已经习惯于这样操作。但建议还是具体情况具体对待,不要什么情况都是用这种方式。 但是有些情况不适合用所有对象作为修剪边界,例如下图所示情况,要修剪两条红线之间的黄线,如果选择所有对象作为修剪编辑,修剪时就需要点五次,如果只选择两条红线作为边界,修剪时只要点一次就可以了。 还有一种情况,如果图中图形非常多,对象数量数万时,修剪时也不建议回车使用所有对象作为修剪边界。想一想,让数万个对象都参与修剪计算,肯定比只选择几条边界进行修剪消耗更多系统资源,软件计算时间更长。 被修剪对象支持点选和框选,这两种方式不用输入参数,直接使用就可以。(CAD早期版本可能不能直接框选,需要输入选项)。 围栏(F): 另外被修剪对象还有一种特殊模式:围栏(F),也就是可以拉一条线,与次线交叉的部分都被修剪,如下图所示。 二、边缘和投影模式 除了选择的技巧外,修剪和延伸还提供了一些选项,例如选择边缘模式和投影模式。即使选择的剪切边或边界边与修剪对象不相交,但延长线能相交,也可以进行修剪, 我们要用图中的小竖线去修剪斜线,只选在选择完修剪边界后,当命令行提示: 选择要修剪的对象,或按住 Shift键选择要延伸的对象,或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: 此时输入E,就可以将边缘模式设置为延伸或不延伸,只要设置为延伸,就可以用修剪边界的延长线去修剪,如果设置不延伸,当然就无法修剪了, 投影(P) 至于投影模式,一般很少有人用到,主要是当两条线不相交,但在视图或其他投影中相交的情况下,可以利用投影来进行修剪。例如一条线在XY平面上,另一条线有Z坐标,在俯视图中看起来两条线是相交的,实际上两条线根本就不相交,这种情况下,如果选择“无投影”,将无法修剪,如果选择“视图”投影,则可以修剪,当然还可以用UCS投影。 指定修剪对象时使用的投影方法,下面是从AUTOCAD帮助里摘的几段说明,大家如果看不明白,可以试一下。例图为了让大家看得清楚,设置了两个视口,一个是正交视图,一个是轴测视图,通过看两个视图才能清楚看到修剪后的状态,无指定无投影。该命令只修剪与三维空间中的剪切边相交的对象。 UCS 指定在当前用户坐标系 XY平面上的投影。该命令将修剪不与三维空间中的剪切边相交的对象。 视图 指定沿当前视图方向的投影。该命令将修剪与当前视图中的边界相交的对象。 三、删除和放弃 删除:删除选定的对象。输入R选项提供了一种用来删除不需要的对象的简便方法,而无需退出 TRIM命令。 选择要删除的对象或 <退出>:使用对象选择方法并按 ENTER键返回到上一个提示放弃:输入U可撤消由修剪或延伸命令所做的最近一次修改。 四、修剪和延伸带宽度的多段线 如果修剪或延伸锥形的二维多段线线段,修剪处将保留当前的宽度,如果是延伸,线的宽度将按原来的变化趋势将原来的锥形延长到新端点。当然如果延伸到端点处时端点是负值,则末端宽度被强制为 0 修剪和延伸都是以多段线的中心线为基准的,也就是按没有宽度的状态的相交点进行修剪,端点始终是和多段线垂直的,当宽度比较大时,而修剪边界又与多段线不垂直时,会看到多段线的端点会部分延伸出剪切边, 本文由迅捷CAD提供,迅捷CAD转换器一款可进行CAD文件版本转换、CAD转PDF、CAD转图片、PDF转CAD等操作的实用工具,很多使用电子版图纸文件的小伙伴都在用它! 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
