这是一篇能教你看懂钢结构图纸的文章,不要错过了

时间:2018-01-08 17:40作者:图纸之家点击:

型钢是指工厂里按照标准规格轧制好的钢材,例如:角钢、工字钢、槽钢等。而钢结构又是一种由型钢连接而成的结构物,其中有:钢梁、钢屋架、钢塔架、钢脚手架等。钢结构图纸其实就是一种用来表示钢结构的图样。

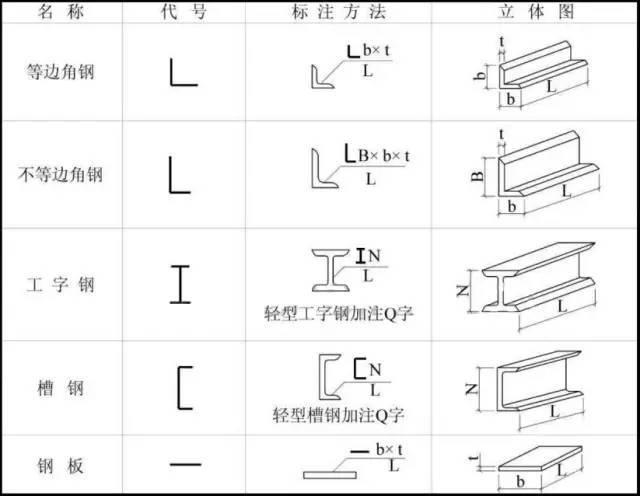

一、型钢的代号及标注

这是一篇能教你看懂钢结构图纸的文章,不要错过了

二、钢结构中型钢的连接方法

这里主要分为三种连接方式——焊接、铆接、螺栓连接

1、焊接:将需要连接的型钢的连接部位加热融化,凝结后变成不可分割的一个整体。类型又分为:坡口焊缝、贴角焊缝、塞焊缝。

焊缝的图形符号和辅助符号

这是一篇能教你看懂钢结构图纸的文章,不要错过了

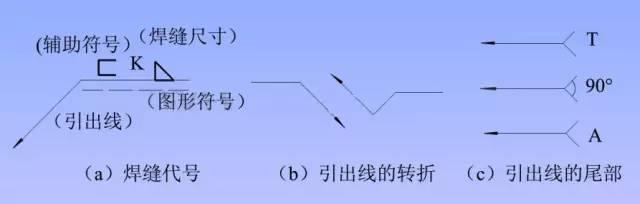

焊缝的标注:其中焊缝的位置、形式、尺寸和辅助要求都需要标注的很清楚

这是一篇能教你看懂钢结构图纸的文章,不要错过了

2、铆接:就是使用铆钉将两块或者两块以上的钢板拼接在一起。类型又分为:工厂连接、现场连接。

这是一篇能教你看懂钢结构图纸的文章,不要错过了

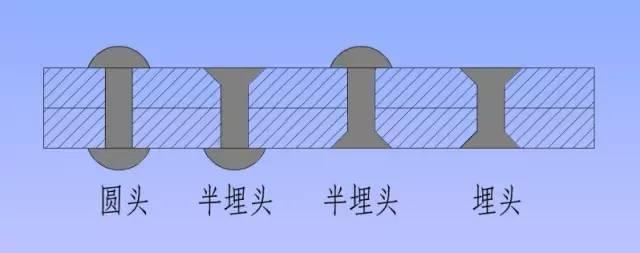

铆钉的类型

这是一篇能教你看懂钢结构图纸的文章,不要错过了

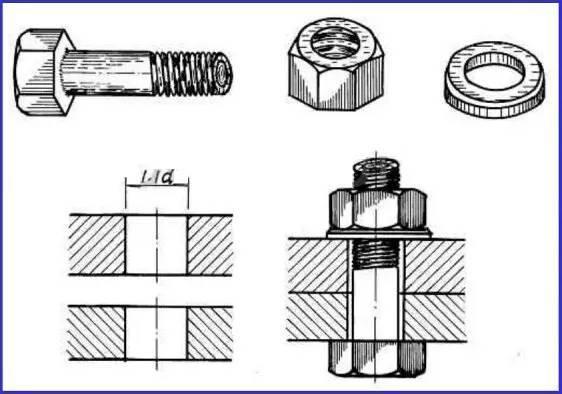

3、螺栓连接:螺栓连接和焊接、铆接不太一样,前两者都是连接后不能进行拆卸的,但是螺栓连接是能够进行拆卸的。

连接方式

这是一篇能教你看懂钢结构图纸的文章,不要错过了

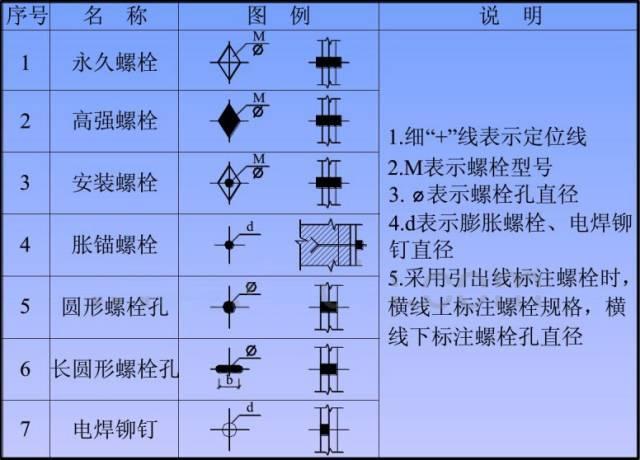

螺栓、孔、电焊铆钉图例

这是一篇能教你看懂钢结构图纸的文章,不要错过了

三、钢梁结构图

钢梁一般适用于中、大跨度的桥梁,分为钢板梁、钢桁梁两种钢梁。钢梁结构图的分类为以下这几种:

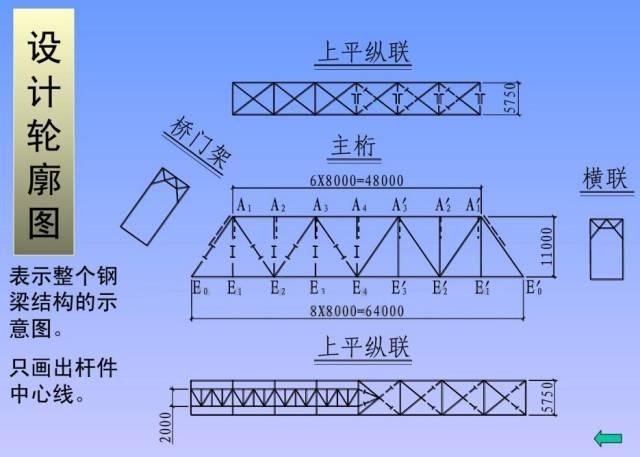

设计轮廓图

这是一篇能教你看懂钢结构图纸的文章,不要错过了

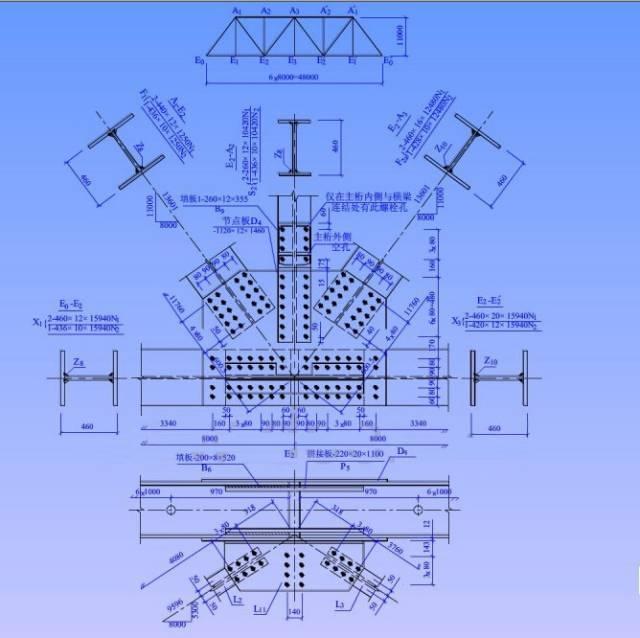

节点图

这是一篇能教你看懂钢结构图纸的文章,不要错过了

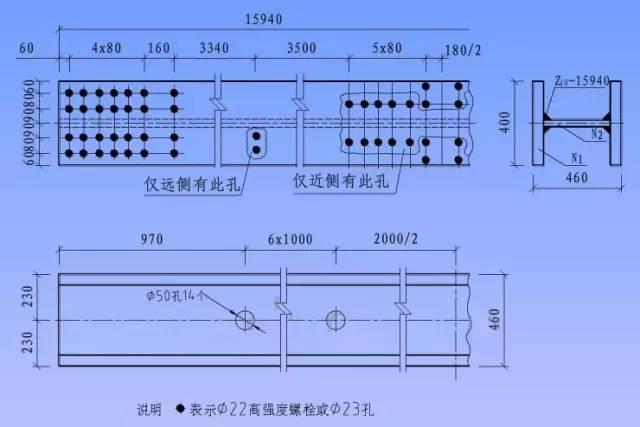

杆件图

这是一篇能教你看懂钢结构图纸的文章,不要错过了

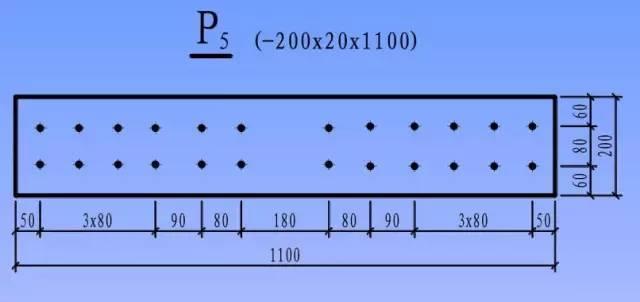

零件图

这是一篇能教你看懂钢结构图纸的文章,不要错过了

四、钢屋架结构图

屋架简图:一般又被称为屋架示意图、屋架杆件几何尺寸简图。比例一般在:1:100、1:200。使用单线条表示,杆件长度直接注在单线条旁边。

这是一篇能教你看懂钢结构图纸的文章,不要错过了

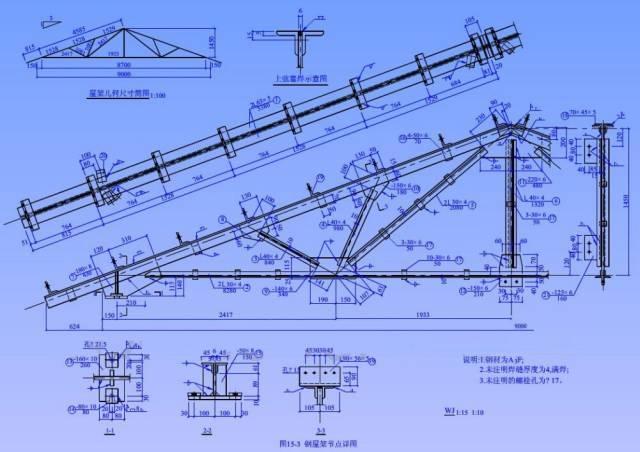

屋架详图:可分为立面图、上弦实形辅助投影、剖面断面图,比例可分为两种杆件轴线采用较小比例(1:20,1:15),节点板、杆件、断面采用较大比例(1:10,1:5)。图线有两种:可见轮廓线——中实线、不可见轮廓线——中虚线。

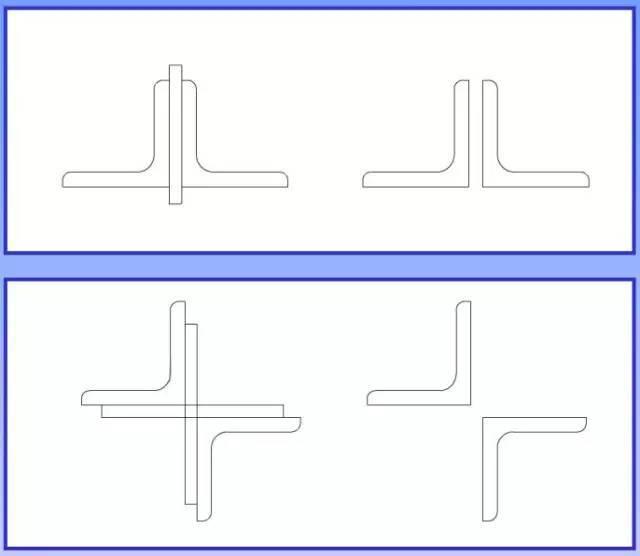

杆件拼接

这是一篇能教你看懂钢结构图纸的文章,不要错过了

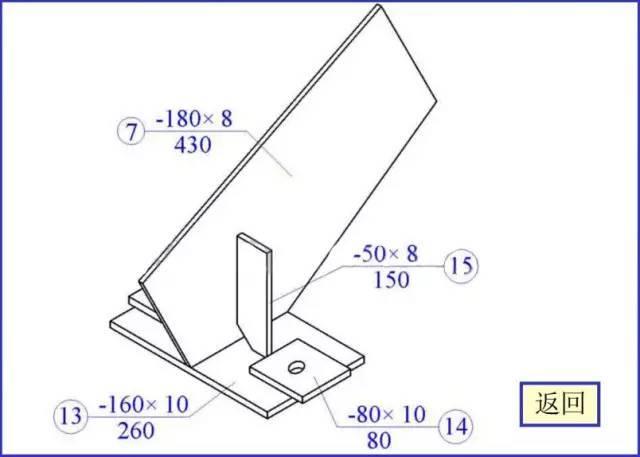

支座节点图

这是一篇能教你看懂钢结构图纸的文章,不要错过了

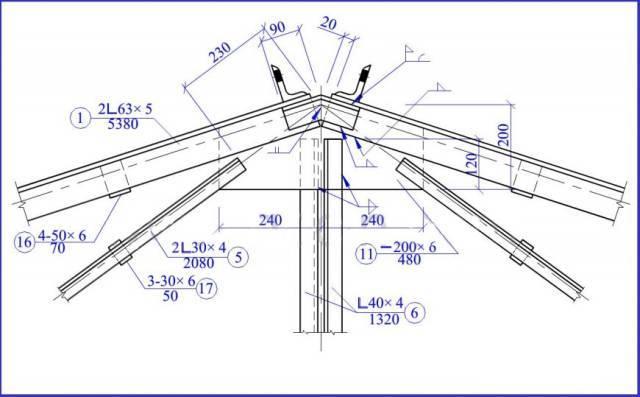

屋脊节点图

这是一篇能教你看懂钢结构图纸的文章,不要错过了


本文由迅捷CAD提供,迅捷CAD转换器是一款能进行CAD文件版本转换、CAD转PDF、CAD转图片、PDF转CAD等操作的实用工具,很多使用电子版图纸文件的小伙伴都在用它!
