在AutoCAD中可以将文件另存为dws格式，dws文件被称为标准文件，这个文件有什么作用，又保存了哪些信息呢？

DWS标准文件里保存了图层、标注样式、线型、文字样式，当设计单位要实行图纸标准化，对图纸的图层、标注、文字、线型有非常明确的要求时可以使用标准文件。定义标准文件后，画图时可以将图纸与特定的标准文件关联，关联后如果图中设置与标准文件不符，CAD会提示，并且可以设置自动修复、使用标准文件设置。标准文件的使用方式或试用标准文件中的哪类参数是可以设置的。

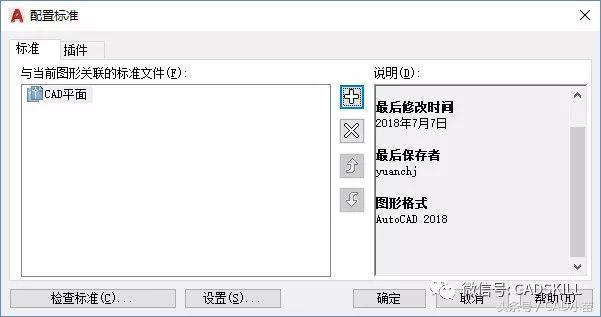

在AUTOCAD中输入standards命令，或在经典界面菜单中选择：工具>CAD标准>配置，可以打开“配置标准”对话框，如下图所示：

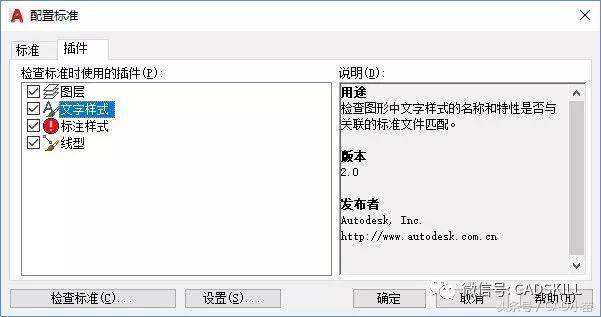

进入“插入模块”选项卡，可以选择使用标准文件中的哪些设置，如下图所示：

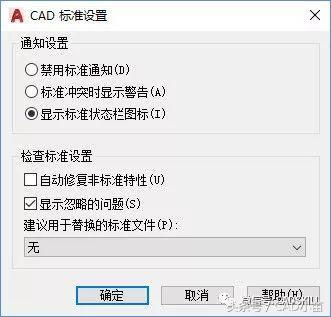

点击底部的“设置”按钮，可以设置是否弹出通知并自动更新，如下图所示：

从目前了解的情况来看，国内好像用标准文件的人还比较少。

图层转换(laytrans)

标准文件还有一个用途，就是用于图层转换,图层转换还是比较有用的一个功能。

如果从同事或合作伙伴处拿到的图纸文件需要由你继续修改编辑，其中的图层设置不符合单位要求或你个人的习惯时，你不用对图层一一进行修改，可以用图层转换器将这些图纸的图层映射转换为符合标准的图层。

如果图纸中包含与标准图形同名的图层，可以直接进行映射。对于不同名的图层，可以选择图层名进行映射，并且可以将图形中多个图层映射为一个图层。而且映射关系设置好后，可以再保存成DWS或DWG文件，以后拿到同样的图纸时，不需要再重复设置映射关系，只需加载之前保存的映射文件就可以了。

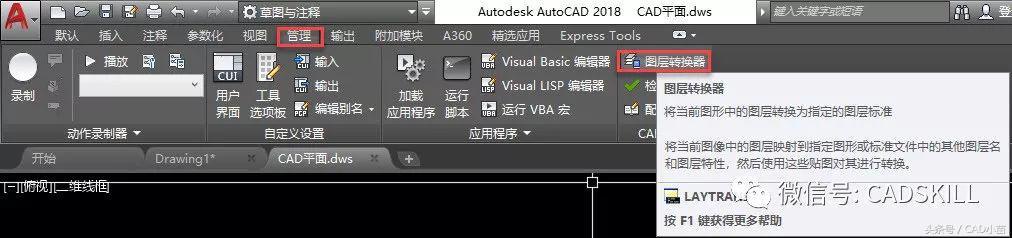

输入命令laytrans，或者在菜单下调用图层转换器，不同软件不太一样，低版本如AutoCAD2007此功能在菜单：工具>CAD标准>图层转换器中，而高版本，例如AUTOCAD 2018可以在“管理”选项卡中找到标准、检查和图层转换功能，如下图所示。

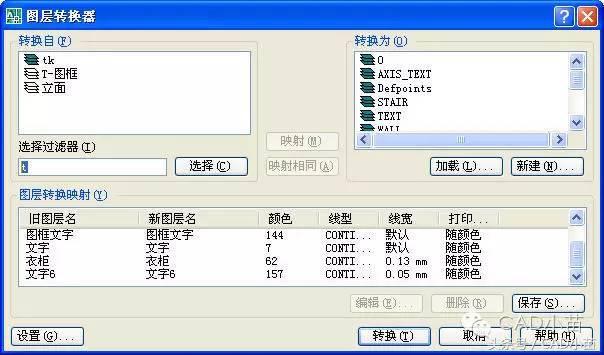

图层转换器对话框如下:

图层管理器的使用很简单，基本操作如下：

1、左侧列表中显示是当前图中的图层，点“加载”按钮，加载作为转换标准的文件，在AutoCAD 中可以是dws/dwg/dwt，加载后右侧就会显示作为标准的图层列表。

2、如果确认同名图层内容基本相同，可以直接点“映射相同”按钮，这样同名图层就完成了樱色，进入下面的“图层转换映射”列表。

3、在左侧选择要转换的图层，可以单选，也可以按住Ctrl或Shift键多选，还可以在“选择过滤器”中输入一个“文字 通配符”，例如输入wall*，点后面的“选择”按钮将所有图层名中带wall的图层都选择出来，然后在右侧选择图层，点“映射”按钮，将当前图中一个或多个图层转换为标准图层。

4、将需要映射的图层都设置完后，如果左侧还有图层，而且这些图层前面的标记是白色的，表示这些图层是空的，而且是无用的，可以在左侧图层列表中右键，在右键菜单中选“清理图层”，将这些无用的图层清理掉。

5、设置好图层转换映射关系后，可以点“保存”按钮，将这个设置保存为dwg或dws文件，以便下次使用。

6、点“设置”按钮，看看是否需要按照自己的需要设置，例如是否非要将对象属性转换为随层，是否转换块中对象等等。

7、一切设置好后，点“转换”按钮，就将当前图纸的图层及设置都按要求转换成了标准的图层设置。

下次在转换相同的图纸就简单了，直接打开刚保存的映射文件，直接点“转换”按钮就好了。

标准文件和图层转换用得人确实也比较少，我简单给大家介绍一下，算是抛砖引玉，如果你觉得有用，不妨自己再去仔细研究一下。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
