不同单位的CAD图纸在合并时是如何处理的?

时间:2018-01-24 22:07作者:图纸之家点击:

对于单张图纸,单位改成毫米或英寸,图形尺寸的数值是不会改变的,只有当将两张图纸合并,将一张图纸以图块或外部参照的形式插入到另一张图时,如果两张图纸的单位不同,则会进行尺寸转换。关于CAD的单位UNITS的作用或者如何使用之前在公众号已经发文章介绍过。

不同单位的CAD图纸在合并时是如何处理的?

下面将控制单位转换的相关设置再简单介绍一下,一方面需要进行单位转换时知道如何设置,另一方面当发现图形尺寸进行了转换的时候,知道到底是什么设置引起的。

一、模板文件DWT

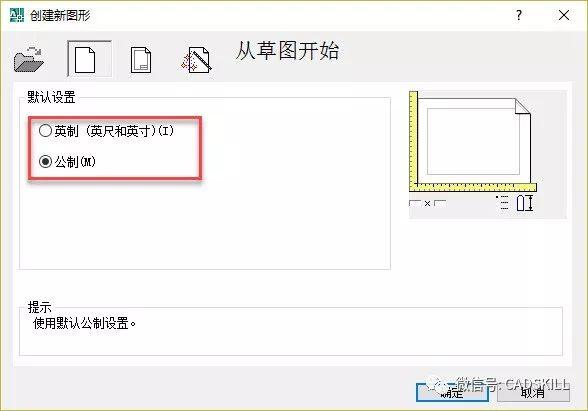

当我们新建一个文件的时候,通常会选用一个模板,低版本CAD会弹出一个选择公制和英制的对话框,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

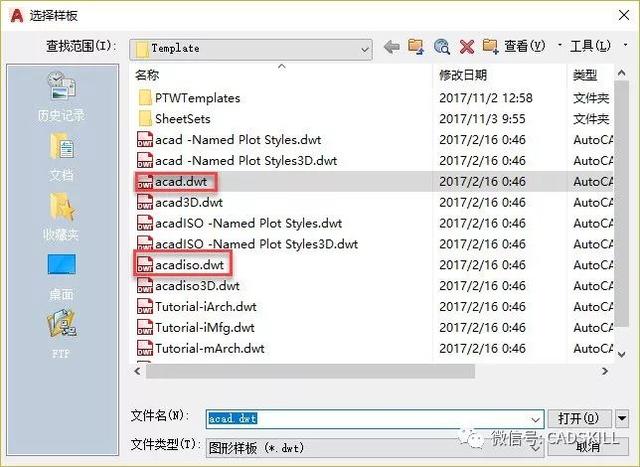

高版本会直接让我们选择模板文件*.dwt,其实低版本的英制和公制也是在选择模板文件,英制对应的模板是acad.dwt,公制对应的模板文件是acadiso.dwt,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

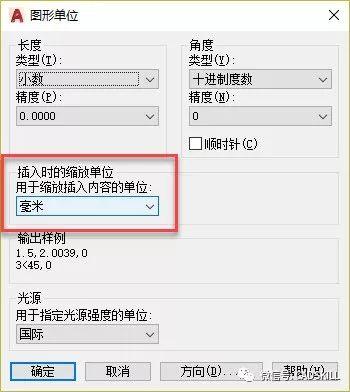

在模板文件中不仅设置了插入时的缩放单位UNITS,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

模板文件中同时还会设置变量MEASUREMENT,公制为1,英制为0,这个变量会决定使用英制或公制的填充(acad.pat和acadiso.pat)、线型文件(acad.lin和acadiso.pat)。

二、单位设置UN

不少人问:我要绘制以米为单位的图应该怎么设置?如果图纸不与其他图纸合并,单位设置成什么并不重要,毫米、米、甚至无单位都行,只需按照米的尺寸值来绘制图形就好了,单位设置不会对绘图和打印输出有任何影响。

如果绘图忘了设置单位,或者不小心选择了错误的模板文件,直到画完图后插入到其他图纸时才发现单位错了,这也没有关系,改一下单位后保存后再插入就可以了。

三、选项设置OP

如果两张图纸都设置了插入时的缩放单位,那么在将一张图纸插入到另一张图纸时,软件就会根据两者的单位进行尺寸转换。

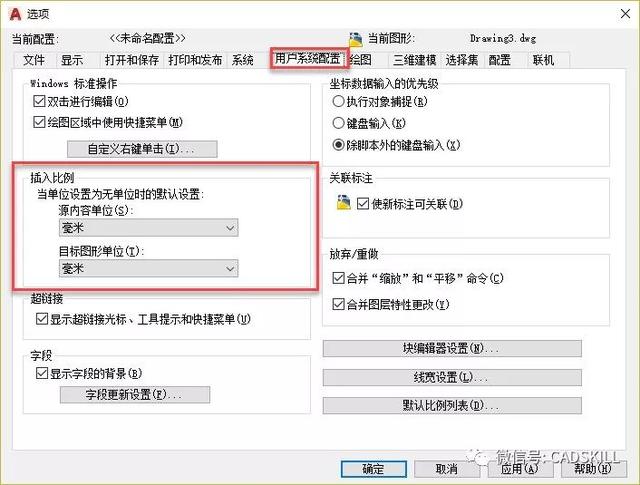

但如果要一次插入多张缩放单位被设置成“无单位”的图纸,如果单位跟当前图一致,可以调整图纸的单位,如果要插入的图纸跟当前图的单位并不相同,也不用打开每张图纸去设置单位,只需要在选项对话框设置一下插入比例,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

源内容就是被插入的图纸,目标图形就是当前图纸。

注意:这里设置的单位只有在图纸的单位被设置无单位的时候才起作用,如果图纸有单位,就会忽略这里的设置。

如上图所示源内容和目标图形的单位都是毫米,如果两张图都设置为无单位,将不进行单位转换;如果被插入的图纸单位是英寸,当前图纸为无单位,插入图纸将按英寸转换成毫米,会被放大25.4倍;如果插入的图纸无单位,当前图纸单位为英寸,这被插入的图纸将按毫米转换成英寸,会被缩小25.4倍。

如果两张图都无单位,希望插入的时候按一定单位进行转换的时候,在选项对话框里将两个单位设置成不同的就可以了。

四、块单位

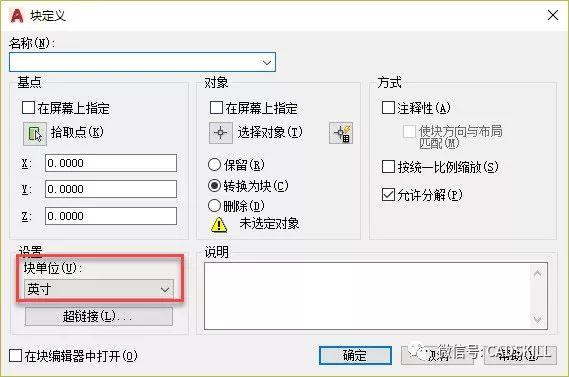

如果希望图块有特定的尺寸,并且在插入到不同单位的图纸时尺寸保持不变的话,定义图块时可以设置块单位。默认状态下,块单位跟当前图纸的插入时的缩放单位是一致的。如果当前图纸被设置为无单位或者跟图块需要的单位不同,创建图块时可以修改块单位,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

在创建图块或插入图块时,如果块单位跟当前图纸的缩放单位不同,图块的尺寸都会进行转换。

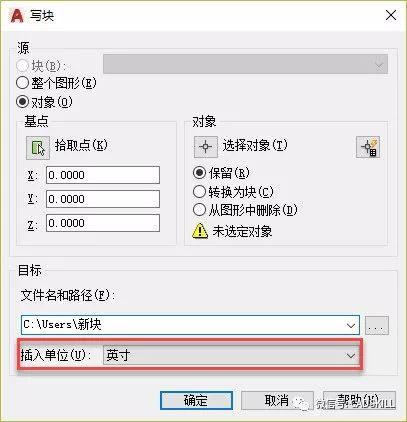

如果用W命令将图形写成块文件,也可以设置单位,这个单位就相当于设置块文件*.DWG的插入时的缩放单位,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

五、插入图块或外部参照

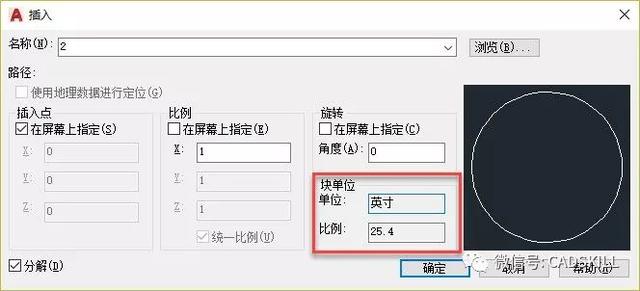

在插入图块或外部参照的时候,对话框里会显示单位和转换比例,当然我还可以根据自己的需要再调整图块比例,如下图所示。

不同单位的CAD图纸在合并时是如何处理的?

插入外部参照时也是如此,也同样会根据单位和选项对话框的设置进行单位转换,同时也提供了比例的设置,当图纸本身单位相同无转换的时候,也可以输入单位进行比例转换。

单位对话框和选项对话框中插入比例的设置就是为了控制插入图块和外部参照时单位转换的,插入图块和外部参照的时候也可以直接设置比例。

注意:复制CTRL C和CTRL V的时候不会进行单位转换,在英寸单位里100长的线复制粘贴到毫米单位的图纸中还是100长。

如果上面那一点没有讲清楚,大家还有什么疑问,请留言。

更多CAD使用技巧请关注我的头条号和公众号。
