农村中式两层双拼别墅房屋设计图,含效果图片

图纸编号:SP5017 占地面积:200平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2017-09-17 官方网站:http://tuzhizhijia.com 主体造价:30万左右(仅供参考)
软件介绍

图纸介绍:本方案为农村中式两层双拼别墅房屋设计图,含效果图片,户型经典、实用,造价低,带车库,不需要车库,建造时改作卧室。

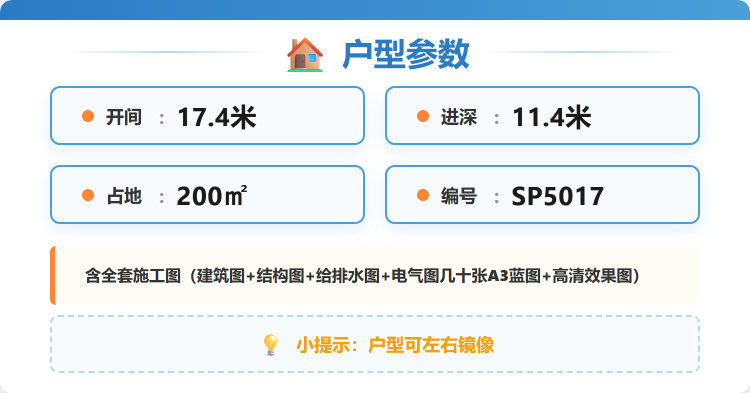

占地面积:17.40m*11.40m,200平方米左右;

建筑层高:二层;

建筑高度:8.4米(含屋顶);

设计功能

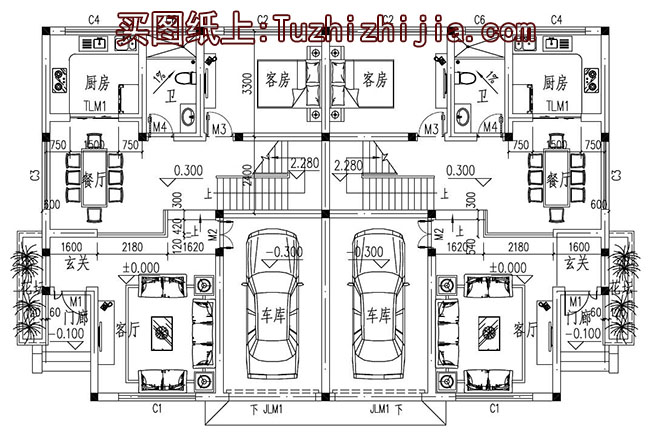

首层设计:客厅、餐厅、厨房、卫生间、客房、车库(如果不需要,可做卧室);

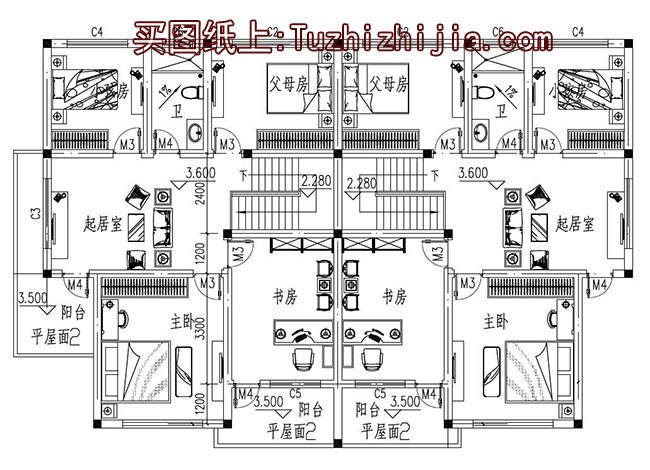

二层设计:起居室、卧室x3、书房、卫生间;

图纸目录

建筑图:图纸目录、建筑设计总说明2、通用大样图、首层平面图、二层平面图、屋顶层平面图、正立面图/背立面图、侧立面图/1-1剖面图、楼梯、厨卫大样图、门窗大样、门窗表;

结构图:图纸目录、结构设计总说明2、条形基础、独立基础平面图布置图、一层梁配筋平面图、一层板配筋平面图、二层梁配筋平面图、二层板配筋平面图、屋顶结构平面图一、屋顶结构平面图二、楼梯配筋表;

电气图:图纸目录、电气设计说明、配电系统图、一层插座平面图、二层插座平面图、一层照明平面图、二层照明平面图、接地平面图、屋顶防雷平面图、防雷接地做法大样图、总等电位及局部等电位联结做法大样图、一层弱电平面图、二层弱电平面图;

给排水图:图纸目录、给排水图例、给排水设计总说明、卫生器具给排水相关预埋预留尺寸、化粪池详图、首层给排水平面图、二层给排水平面图、屋顶给排水平面图、给排水系统原理图;

全套A3施工图+彩色效果图,拿到即可。



农村中式两层双拼别墅房屋设计图,含效果图片

农村中式两层双拼别墅房屋设计图,含效果图片

农村中式两层双拼别墅房屋设计图,含效果图片

农村中式两层双拼别墅房屋设计图,含效果图片

农村中式两层双拼别墅房屋设计图,含效果图片

农村中式两层双拼别墅房屋设计图,含效果图片



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
