机械设计中的轴类零件，一般都需要转其他视图。而传统cad平台软件的视图，设计师通常会使用同心圆来解决，不过该办法经常需要反复调整捕捉点的位置，完整绘制一张左视图需要很多操作步骤，费时费力。那么，CAD软件中有没有一种功能可以一步实现这类零件库的其他视图效果呢？

图1

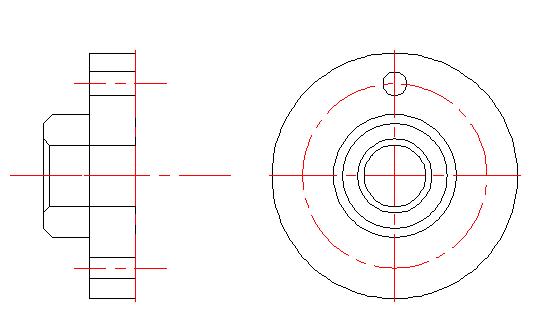

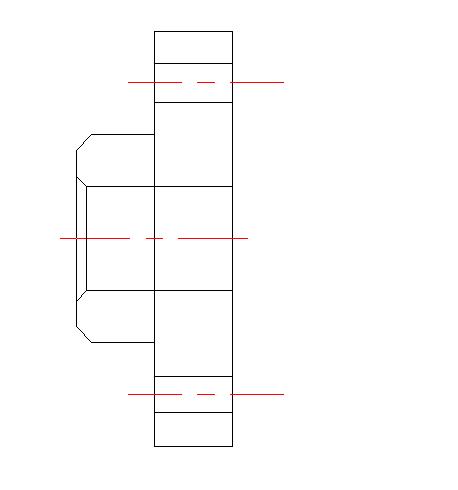

举个例子，如果想实现如图孔轴的对象，传统的操作办法一般是这样的：

图2

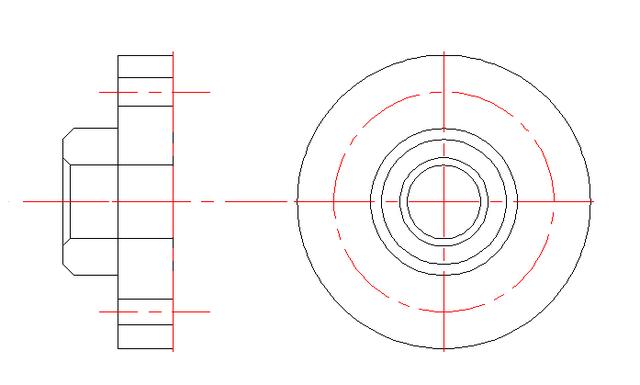

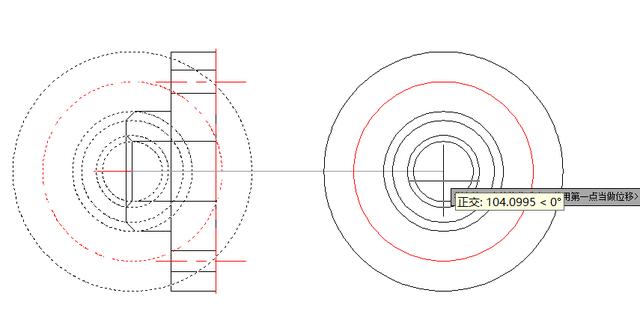

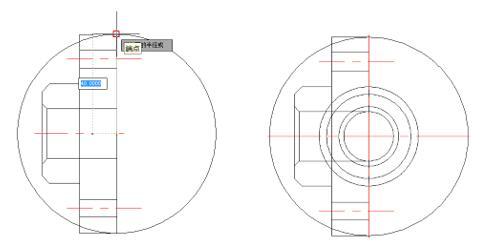

先画个圆，以为最外围的捕捉点确定最大的圆，以确定左视图的外围。然后继续使用画圆命令和缩放命令，以确定左视图的各种圆。

图3

图4

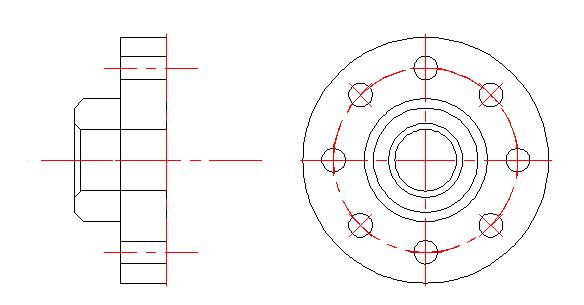

将圆移动出去之后，开始绘制孔的左视图，这时可通过阵列方式得到想要的结果。

下面，小编给大家推荐另一种绘制视图的方式：孔轴投影功能。

图5

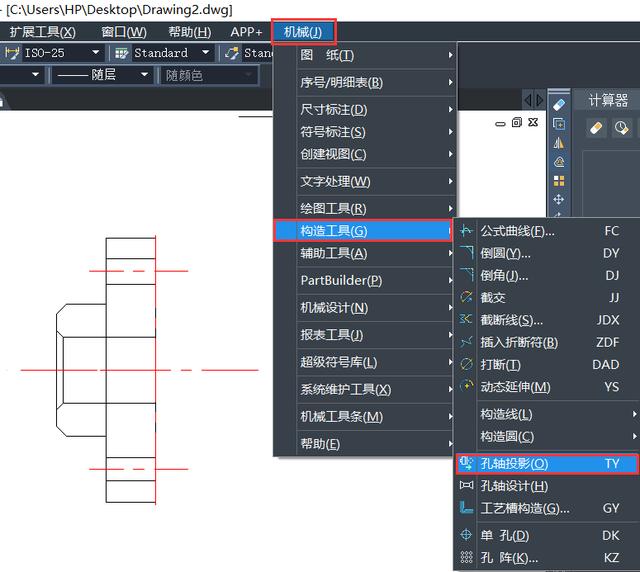

打开在中望CAD机械版中画好的轴，然后依次选择【机械】—【构造工具】—【孔轴投影】。

图6

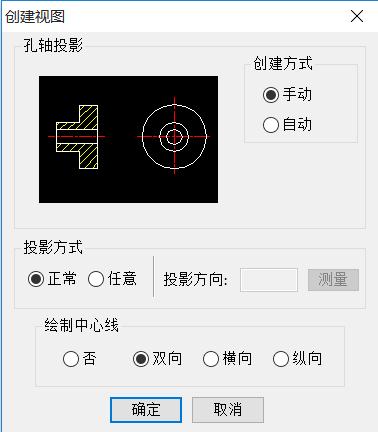

在弹出的对话框中选择手动投影，正常投影方式，双向绘制中心线即可。

图7

图8

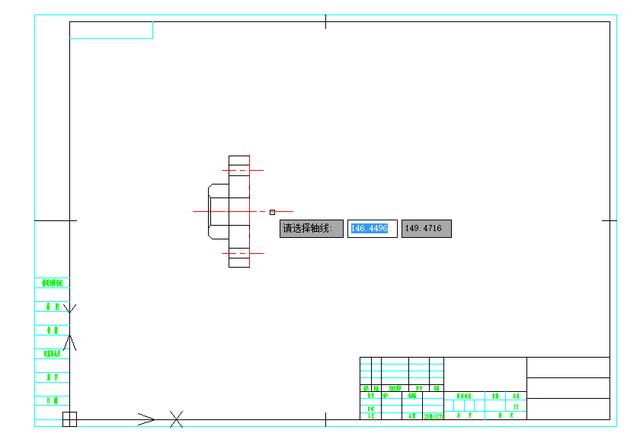

选择【手动】创建方式，选择中心线作为轴线目标，再选择轴或孔的轮廓点位置，完成选择。

图9

选择【手动】创建方式，选择中心线作为轴线目标。再选择轴或孔的轮廓点位置，完成选择。

如果你有其他更好的绘制方式，欢迎留言与小编分享。
