CAD绘图不仅是看起来是一门技术活，做起来更是，不仅是需要很好的几何知识，还需要很多的耐心，毕竟一张图纸耗费的时间很长，当然如果说大家能够掌握适当的小技巧，绝对是可以大大的提高绘图的速度，不信，就看一看吧。

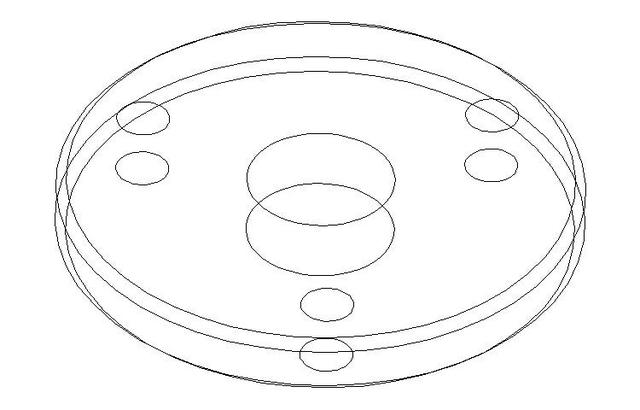

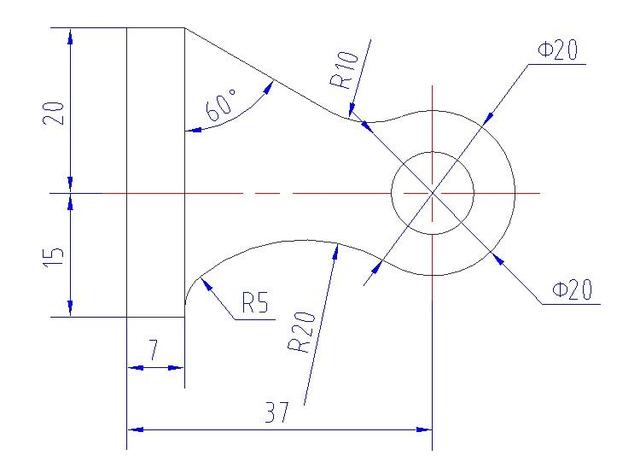

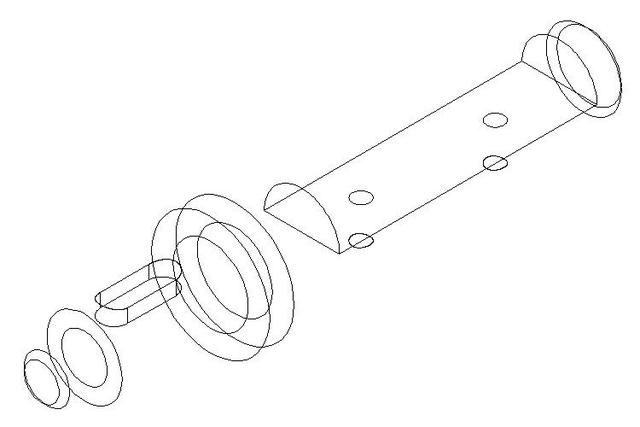

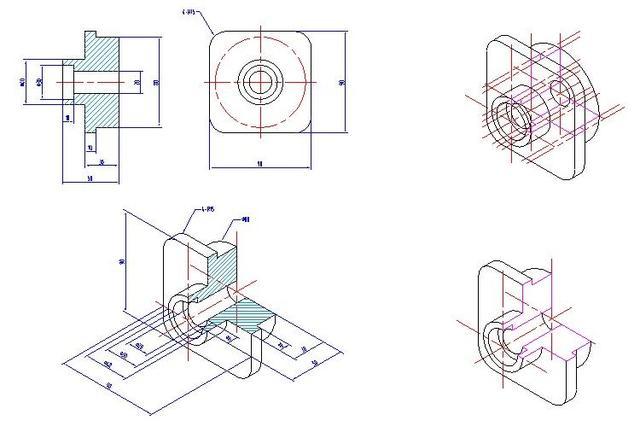

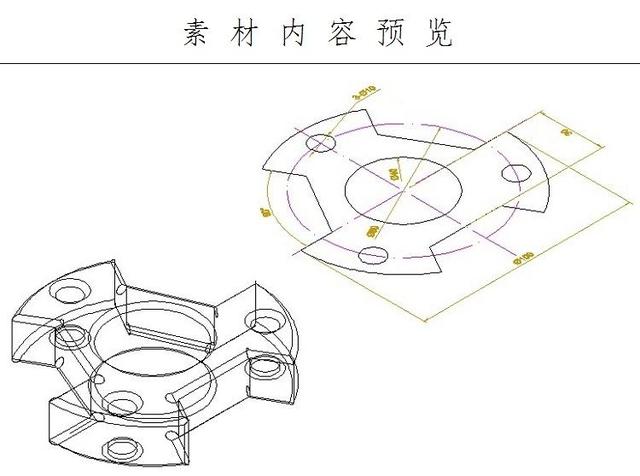

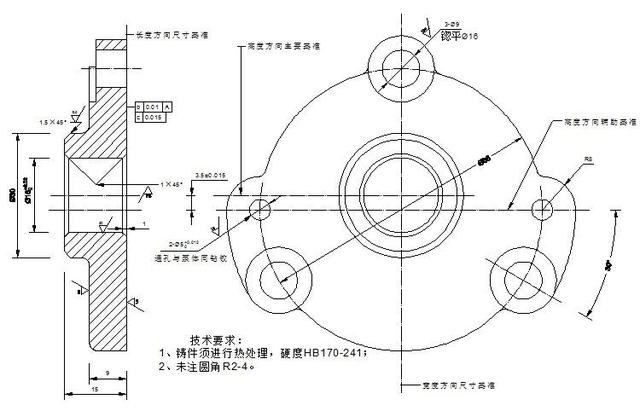

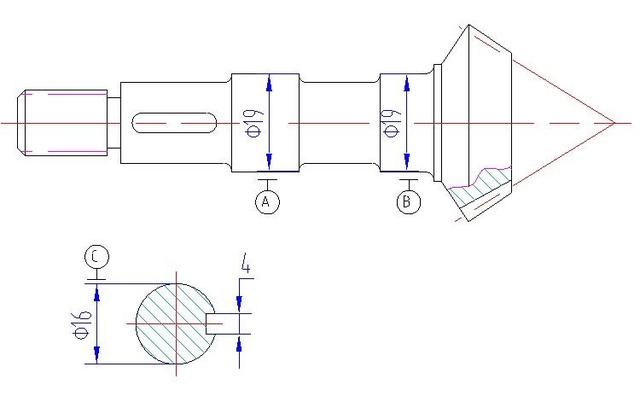

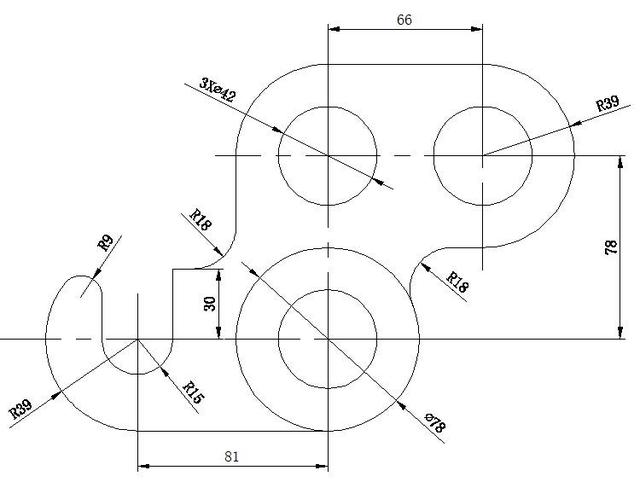

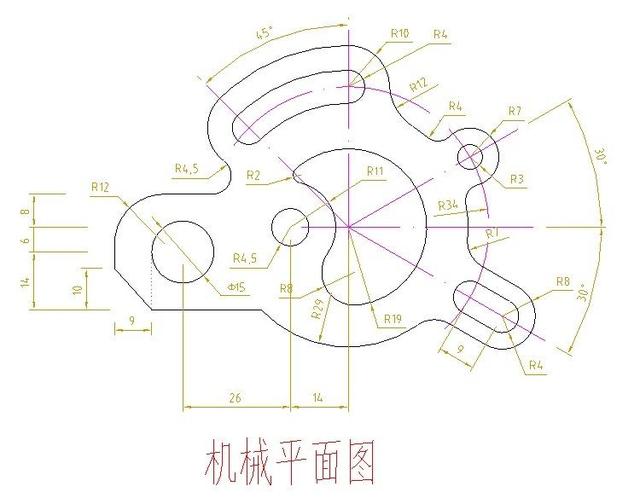

内附CAD机械零件练习图图纸分享：

1.如何快速进行多段线的合并？

很简单的几个步骤，只要记住对应的指令，步骤如下：

1) 输入PE指令

2) 选择需合并的一条线，输入Y,再接着输入J

3) 然后选择所有需要合并的线条即可

2. 如何设置打印的线型的一致性 ？

首先建立打印列表，然后OP选项-----打印---添加打印列表

3.绘图时，模型布局不见了该怎么办？

直接的OP----选项------显示----显示布局和模型选项卡，进行勾选即可

4.鼠标中键不好用怎么办 ？

对于鼠标中键不好用的方法，可以选择调试系统变量mbuttonpan，将初始值进行设置即可。

5. 连续选择多个物体会失效，加选失败怎么办？

对于加选失败，大家可以进行

OP选项---选择---SHIFT键添加到选择集（把勾去掉）

用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

6.输入的文字高度无法改变怎么办？

当字型的高度值没有设置为零的时候，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，所以对字型高度进行设置即可。

7.镜像过来的字体保持不旋转咋办 ？

将字体设置值为0，保持镜像过来的字体不旋转时，进行旋转

8.删除顽固图层的有效方法

我们可以采用图层影射，命令laytrans，可将需删除的图层影射为0层即可。这个方法可以删除具有实体对象或被其它块嵌套定义的图层，可以说是万能图层删除器。

9.工具栏不见了，怎么办？

工具栏不见，也是很常见的一个方法，直接的在工具栏处点右键，就可以了 或是试一试则在视图工具栏里选中你想应用的工具栏

10.Ctrl键无效的解决办法

Ctrl对应的指令失效了，只需要大家在OP选项里调试一下，即可

步骤：OP(选项)—用户系统配置—windows标准加速键（打上勾） 标准加速键打上勾后，和CTRL键有关的命令则有效，反之无效

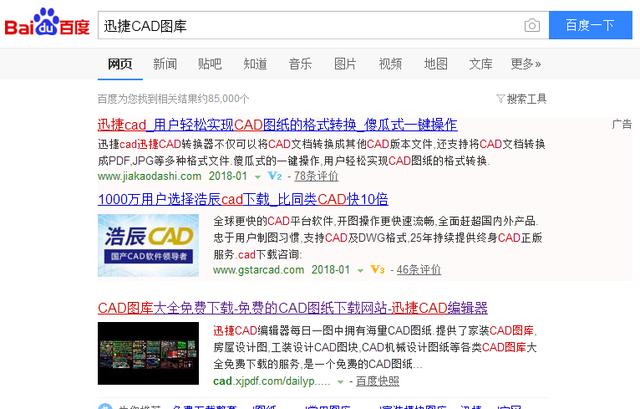

以上的建筑图纸都是来自迅捷CAD图库，浏览器搜索进行免费下载获取，需要的也可以留言哦。
