三维CAD制图教程:工程图剖视功能介绍

时间:2018-05-02 10:39作者:图纸之家点击:

工程图(也叫图样)是用来准确表达物体形状、大小和有关技术要求的技术文件,在产品的设计和生产制造过程中作用重大。很多设计师反馈,传统工程图的生成、尺寸标注、布局等操作很耗费时间。其实,随着CAD技术的发展,软件变得非常专业和智能,以往很多繁琐的操作如今都很简单,甚至是一个功能一个命令就可以解决。今天,小编给大家介绍中望3D的工程图剖视功能。设计师使用该功能可把三维模型直接转换为工程图,并且当三维模型发生修改变更时,工程图也随着变更的情况自动更新为最新的效果,有助于确保设计数据的一致性和准确性。下面小编结合使用软件的实际体验来介绍这个工程图剖视功能:

在中望3D中,剖切视图的"剖切深度"功能(如图1所示)支持设计师通过定义剖切面的深度,以达到所需的不同剖切效果(如图2所示)。

三维CAD制图教程:工程图剖视功能介绍

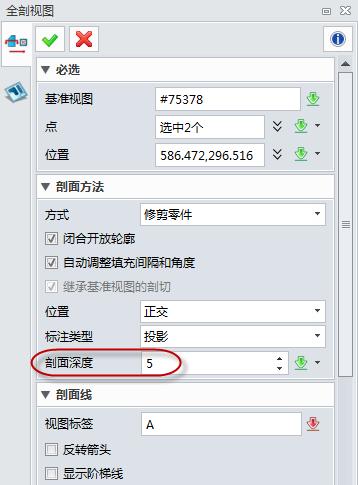

图1剖面深度可调整

三维CAD制图教程:工程图剖视功能介绍

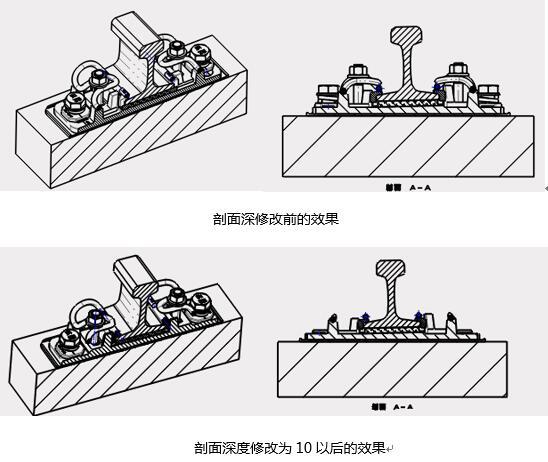

图2

"剖切深度"功能对制图的现实意义在于,使得设计师无需像以往那样"传统"通过手动来调节剖切点,"剖切深度"在实际操作上更加准确、方便、高效,直接输入适当的数值即可。

此外,设计师可以在装配树中选择子零件是否需要剖切的选项,如下图3所示。通过设定不同子零件是否剖切来达到不同的效果,如下图4、图5所示。

三维CAD制图教程:工程图剖视功能介绍

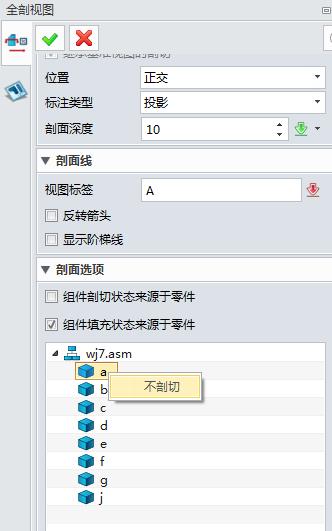

图3子零件选择剖切窗口

三维CAD制图教程:工程图剖视功能介绍

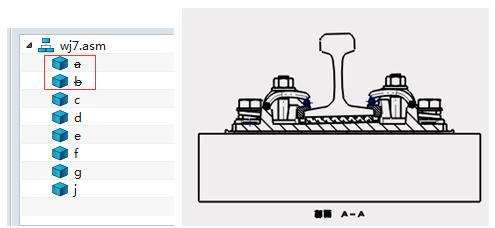

图4 a、b零件不剖切的效果

三维CAD制图教程:工程图剖视功能介绍

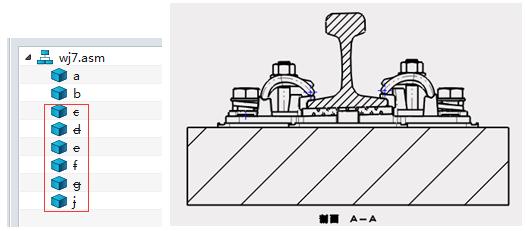

图5 只剖切a、b零件的效果

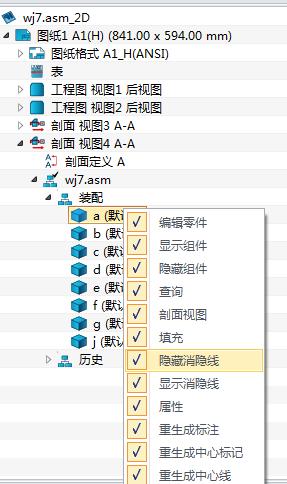

在设置好剖切效果后,建议设计师最好再检查一下剖切后显示线条的设置(如图7),这样有利于免去工程图后续的调整工作量,提升了工作效率。

三维CAD制图教程:工程图剖视功能介绍

图6剖切后显示线条的设置

以上就是小编是使用中望3D软件过程中发现的剖视功能的两个小提升,有助于提高工程图操作的便捷性,有兴趣的设计师可以亲自体验一下。如果你有更好的绘图技巧,欢迎留言与小编分享。
