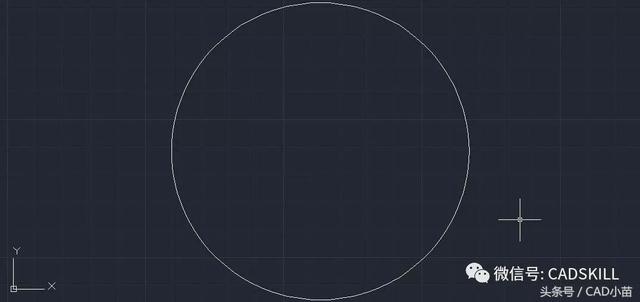

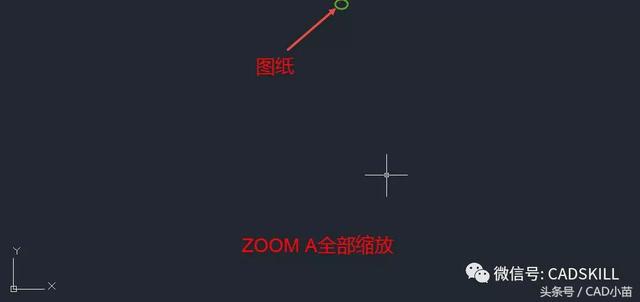

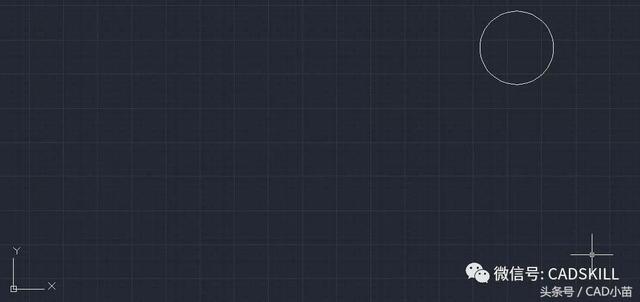

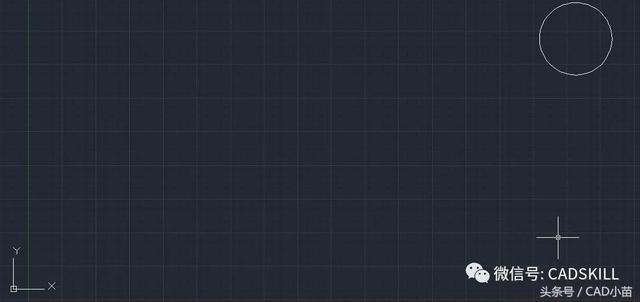

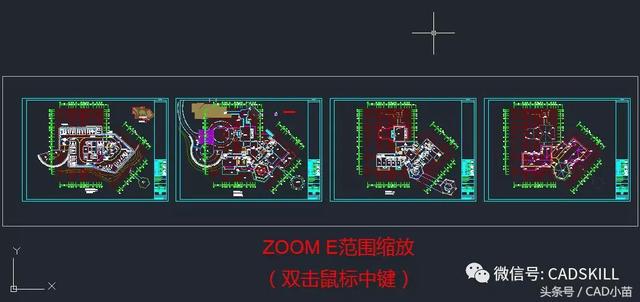

在CAD缩放ZOOM命令有两个选项:全部A和范围E,两者到底有什么不同呢? 之前我也没有关注过这个问题,今天正好有网友发过来一张图纸,双击鼠标中键图形可以居中,ZOOM A全部缩放后图纸却几乎看不到了如下图所示。 为什么会这样呢? 通过查看帮助和简单测试后我找到了答案,原来如此! 范围缩放也就是缩放到显示全部图形,而全部缩放会同时考虑图纸界限LIMITS和图形,保证两者都能完全显示,我们可以通过一个简单的实验来重现这个现象。 公众号相关文章:《什么是CAD的图纸界限(LIMITS)?图纸界限有什么作用?》 1、新建一张空图,模板文件中都自带图纸界限,不用设置。 2、在离原点比较圆的地方画一个圆,如下图所示。 3、双击鼠标中键,也就是范围缩放,就会全图显示圆,如下图所示。 4、Z回车,A回车,全部缩放的效果如下图所示。 总结一下: 全部缩放就是要将图纸界限和图形都显示出来。 如果图形的范围大于并包含了图纸界限的范围,全部缩放看上去的效果就跟范围缩放一样。如果图纸界限超出了图形的范围,那么全部缩放的效果就跟范围缩放不同。 全部缩放的作用 我们新建一张图纸后如果直接画图,会发现图形显示过短或者过长超出了视图范围,如果我们设置了合理的图纸界限,然后全部缩放,这样视图的尺寸跟图纸界限尺寸匹配,可以保证视图大小比较合适。 公众号相关文章:《CAD新建图纸的视图范围不合适怎么办?》 全部缩放图形显示很小的解决办法 图纸界限默认从原点开始,我们通常都不去设置图纸界限,如果图形距离原点很远,全部缩放的时候就会出现图形很小甚至看不到的情况。 遇到这种情况首先要看有没有必要去解决,如果我们只是想将图形全部显示出来,双击鼠标中键(范围缩放)既能满足要求、操作又简单,就可以不必使用全部缩放了。 如果就想要解决这个问题,方法有两种: 1、调整图纸界限。双击鼠标中键显示图形,输入LIMITS,回车,将图纸界限的角点设置在图形范围内。 2、调整图形。将图形移动到原点附近,覆盖图纸界限的范围。如果没有特殊要求,建议将图纸绘制在原点附近。默认的图纸界限应该是1:1的A3纸张的大小,如果你的图形比这个尺寸小很多,即使图形都移动到原点附近,全部缩放显示图纸界限,你的图形仍可能显示很小,按就只能再使用第一种方法将图纸界限调整到合适的尺寸了。 更多CAD使用技巧请关注我的头条号和公众号。 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
