CAD图纸中如何插入光栅图像?

时间:2018-05-26 17:53作者:图纸之家点击:

我们经常需要在CAD图纸中插入图像,比如说地形图、公司LOGO、个人签名或者一些辅助性的图片等。在插入光栅图像时有两种选择:

一种是插入一个光栅图像文件。图片可以正常显示和打印,但图纸文件大小基本不变,但如果打开文件时找不到图像的源文件,就只能显示图像文件的文件名;

一种是直接将图像以OLE的形式保存到图纸文件中,这就不存在图像文件找不到无法显示的问题,但图纸文件会增大,如果图像文件特别大,不建议使用这种方式。

虽然这两种方式操作都不难,但为了让初学者更清楚两者的区别,下面简单介绍一下相关的操作和可能出现的问题。

一、插入光栅图像

在CAD中插入光栅图像很简单,直接在菜单中选择:插入>光栅图像参照,或者在命令面板中选择:插入>附着,或者直接输入命令ATTACH或IMAGEATTACH,就可以打开选择参照文件对话框。在低版本中附着和插入图像的对话框还不一样,到了高版本就变成了统一的选择参照文件对话框了,跟插入外部参照是相同的对话框,选择DWG文件格式就可以插入外部参照了。

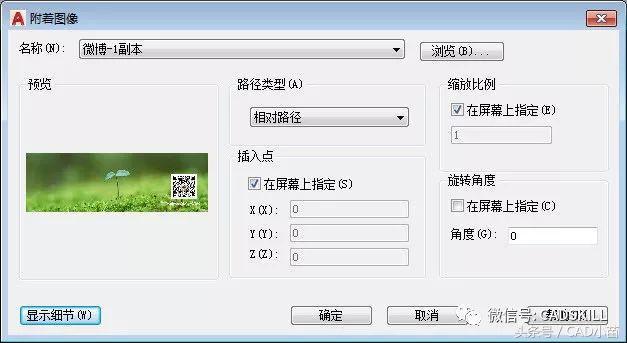

在对话框中可以选择各种格式的图片(*.bmp*.jpg*.tif*.tga等),选择一个光栅图像文件后,单击打开按钮,会弹出附着图像对话框,如下图所示。

CAD图纸中如何插入光栅图像?

在对话框中会显示图像的预览和插入的相关参数。剩下的操作不用说大家都应该会了,比例、插入点、角度,可以在屏幕上指定,也可以再对话框中预设一个值。

此对话框中唯一需要注意的是“路径类型”,我们可以根据需要设置成绝对路径或相对路径。但不管插入时的图像文件的路径是什么,如果图像放到跟图纸相同的目录下,都是可以被搜到的。

将图片以参照的方式插入图纸文件中,不会增加DWG文件的大小。但打开和编辑图纸文件时需要显示这些光栅图像,如果插入的光栅图像的分辨率很高,也会影响图纸操作性能。曾经见过一张DWG图纸里插入多个几十MB和上百MB的地形图,最终导致在低配置的机器上图纸打开后有些图像不能正常显示。

如果图像以参照的方式插入图纸,在将图纸传给其他人时必须同时将图像文件一起发过去,否则对方打开图纸时候就看不到图像。如果自己不小心移动或删除了图像文件,打开图的时候也一样无法显示图像。

二、将图像以OLE形式保存在图纸中

经常有人问:能不能将图像直接保存到CAD图纸里,这样就不用管图像文件了。

当然有办法了!那就是将图像以OLE的方式嵌入到CAD图纸中,而且方法还不止一种。

1、复制粘贴

OLE对象其实大家可能经常用,将EXCEL表格或WORD文档直接复制粘贴到CAD图中时就会生成一个OLE对象,从CAD里将图形粘贴在WORD和EXCEL也会生成OLE对象,其实图像也可以通过复制粘贴成OLE对象。

如何在WORD、EXCEL文档里插入CAD图纸?

WordExcel2007以上版本中粘贴CAD图形后如何裁减?

但从不同的图像软件和CAD版本复制粘贴的效果也不是完全相同的。假如你用的是Photoshop(PS),粘贴后可以直接显示图片,双击图片可以直接返回PS对图片进行编辑。如果你没有装类似PS及类似的的图像处理软件,可以使用WINDOWS附件中的“画图”,直接复制粘贴到CAD也可以,但在个别版本的CAD粘贴后会显示为白色方块,如果遇到这种情况就不妨装一个PS。

下面我们以PS为例简单说一下操作步骤。

1、启动PS,再PS中打开要插入的图片,然后选择要复制粘贴到CAD中的部分,如果要整图复制粘贴到CAD,可以直接按CTRL A,全选,如图所示。

2、按CTRL C,将选中的图片复制到WINDOWS的剪贴板。

3、切换到CAD软件,按CTRL V,软件会提示指定插入点,单击确定图像粘贴的位置后,高版本会弹出一个“OLE文字大小”对话框,如图所示。

当我们粘贴WORD文档或EXCEL表格的OLE对象时,这个文字大小是有有意义的,但粘贴图像时这个对话框可以忽略,直接关掉。

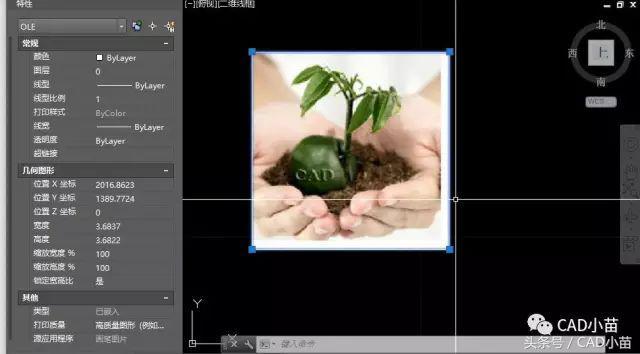

将图像以OLE形式插入到CAD图中就是这么简单,插入后我们可以通过拖动夹点或在特性面板中调整参数来修改图片的尺寸。

从PS里将图像以OLE形式粘贴到CAD图纸中后以后,双击图像还可以返回PS进行编辑。

2、插入OLE对象

从CAD内部可以直接打开画笔并将图片以OLE的方式插入,操作步骤如下。

在插入菜单或面板中找到插入OLE对象的命令,或者直接输入INSERTOBJ命令,打开插入OLE对象对话框。

对话框中我们可以看出CAD可插入的各种OLE对象类型,如果装了OFFICE,里面应该会有WORD、EXCEL,如果装了PS,也会有PS。我们到对话框的底部找到并选中“画笔图片”,,然后单击“确定”按钮关闭对话框,画图软件就会自动启动,如图所示。

单击粘贴按钮下面的箭头,选择"粘贴来源"。

浏览选择要插入的图片文件后,图片会显示到画图软件中。

单击文件菜单中最后一项“退出并返回到文档”或者直接单击画图软件右上角的关闭按钮,关闭画图软件,我们可以看到图片就已经以OLE的形式插入到图纸中了。

CAD图纸中如何插入光栅图像?

OLE对象不仅可以保存到图纸内部,还可以双击返回到原软件中进行编辑,我们可以从WORDEXCELPS画图中将文档、表格、图像以OLE的方式粘贴到CAD中,我们也可以从CA中将图形以OLE的方式复制粘贴到EXCELWORDPPT文档中。

相比于插入图像文件的好处就是OLE图像会保存在CAD图纸中,不需要附上图片文件,我们可以用OLE图片在图框中插入公司的LOGO和个人的签名的扫描图片,也可以在图中插入一些小的图片。

如果图像文件很大,比如高分辨率的地形图,我们还是建议用插入图像(ATTACHIMAGEATTACH)的方式。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。

更多CAD使用技巧请关注我的头条号和公众号。
