CAD基础教学:复制

时间:2018-05-27 22:21作者:图纸之家点击:

复制的操作方法跟移动基本类似,只是选定的图形不动,在新的位置会复制出一份相同的图形。CAD复制默认是多重复制,也就选定图形并指定基点后,可以通过定位不同的目标点复制出多份来。

1、 单击复制按钮或输入CO后回车。

2、 选择需要复制的对象并回车。

3、 指定基点

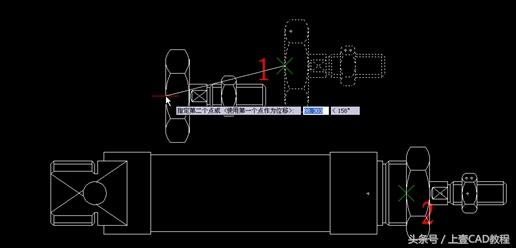

4、 指定目标点。在指定插入点之前移动光标,复制的图形会随光标一起移动。如下面的例图中1为基点,2为目标点。

CAD基础教学:复制

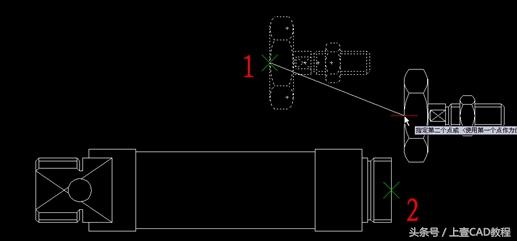

5、 复制完第一个后,我们可以继续移动光标将图形复制到其他位置,如下图所示。

CAD基础教学:复制

如果不需要再进行复制,按空格或回车结束复制命令。

如果你在操作的过程中注意观察命令行的话,你会看到旋转命令也有复制选项,也就是在旋转的同时可以复制图形,此外旋转还有参考R选项,可以参考图中其他图形的角度进行旋转。在浩辰CAD中旋转还有多重复制选项,旋转时不仅可以复制多个,还可以模拟环形阵列的效果。AutoCAD高版本复制还增加了等距、等分、沿线等多重复制功能。在完成基本操作练习后,不妨将这些选项都试试。

总结:本节介绍了最常用的三种编辑功能:移动、旋转和复制,这几个命令虽然简单,但在实际操作中如何选择基点、目标点,如何利用其中的选项,对提高操作也非常重要。

更多CAD使用技巧请大家关注(上壹CAD设计学院);qq群:421246724 每天下午15:00和晚上8:00有腾讯课堂直播
