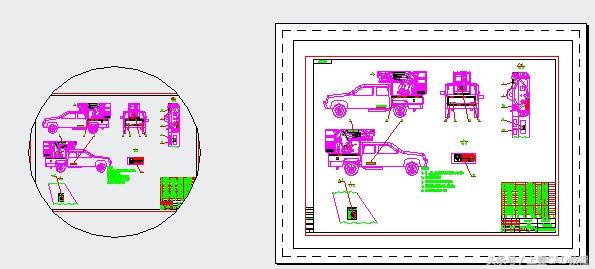

在CAD中我们不仅可以通过指定角点来创建矩形视口,还可以根据需要创建圆形、多边形等不规则的视口。如果形状比较简单的,可以在创建视口是确定边界,如果边界是圆或比较复杂,建议事先画好视口的轮廓。 1、 切换到布局空间,在默认视口旁边画一个圆。 2、 输入-vports命令,回车。 CAD在命令行会出现这样的提示: 指定视口的角点或 [开(ON)/关(OFF)/布满(F)/着色打印(S)/锁定(L)/对象(O)/多边形(P)/恢复(R)/图层(LA)/2/3/4]<布满>: 如果你比较细心,你会发现前面我们输入的是vports,会弹出一个对话框,而前面加了一个小横杠“-”,就不弹出了对话框,而是弹出了一大串提示。 是的,这是CAD内部一个规则,很多有对话框的命令如果在命令名前输入一个“-”,就切换成了命令行模式,不再弹出对话框,你不放试试B和-B,H和-H,I和-I。虽然大多数命令我们习惯使用对话框,但有些命令使用命令行时会有不一样的选项。其实CAD提供这两种方式主要是方便一些二次开发的插件和软件在调用一些命令时可以后台运行,不会弹出对话框。 3、 输入O,回车,选择用对象来生成视口。 4、 拾取刚绘制好的圆,看看圆形视口的效果,如下图所示。 如果感兴趣,可以直接按空格键重复命令,然后输入P选项后看看直接绘制多边形视口是什么效果。 我们简单地介绍了在布局创建视口的方法,视口的创建方法很简单,复杂是如果一个布局中有多个视口,而且视口比例不一致,怎么设置注释性,怎么再不同视口内冻结不同图层,等等,这些需要今后深入学习。创建视口或选对象创建视口在界面上能找到相应的菜单项或按钮,但本节我只介绍了命令,因为我个人觉得,去翻菜单太麻烦了,这个命令虽然有六个字母,应该不难记,vports就是视口(viewports)的简写。大家在逐步熟悉CAD后就应该尝试多用快捷键和命令。 更多CAD使用技巧请大家关注(上壹CAD设计学院);qq群:421246724 每天下午15:00和晚上8:00有腾讯课堂直播 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
