CAD提供了一个虚拟的绘图空间，为了帮助大家可以更快、更好地完成从设计、绘图到打印输出等各项操作，CAD提供了大量绘图、编辑和辅助的命令，同时还有很多概念和参数。初学者要掌握绘图编辑的命令的操作还不算难，但要真正了解CAD的这些参数和概念还真不容易。我将初学者最常问的问题总结了一下，找出来十条，简单讲一下，看看你有没有遇到过。

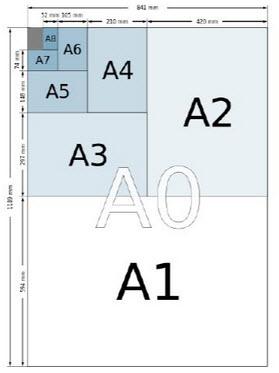

一、应该按什么比例画图？

CAD的比例问题是困扰很多初学者的一个问题，比如一张1:100的图是应该按照实际的尺寸画还是缩小100倍来画呢？这个问题之前我也发过多篇相关的文章介绍CAD中各种比例的概念，但一下子将这么多比例，反倒让他们更糊涂了。

这里简单总结一下：画图前要根据图形的总体实际尺寸和最终输出的打印纸张来算一下打印比例，但画图的时候通常按实际尺寸1:1绘图，只是需要根据打印比例和规范对字高、标注尺寸的要求来设置字高、标注比例。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

CAD中用到的各种比例

CAD出图比例问题详解，CAD绘图比例和打印比例应该怎么设置？

二、怎么将视图设置为合适的大小？

有些初学者新建图纸后就直接按开始画图，结果画线的时候要么显的特别短，要么输入坐标后线的端点跑到视图外去了，用滚轮缩放半天才看到线的端点，但能不能以开始就将视图设置成合适的尺寸呢？

其实将视图调整成合适大小的方法有很多，比如窗口缩放（Z-W）、设置图形界限LIMITS后全图缩放（Z-A），先插入规定尺寸的图框全图缩放（Z-E）等等，其实只要在绘图之前对要画图形的尺寸以及当前视图的尺寸有一定了解，而且知道怎么调整视图的话，这一切就变得简单了。

如果绘制的图形的总体尺寸都差不多，设置好后，还可以保存为模板文件，以后新建文件就不用重复设置了。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

CAD新建图纸的视图范围不合适怎么办？

CAD的模板文件存放在什么地方?模板怎么使用？

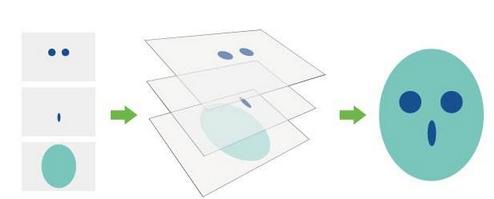

三、图层是不是必须要设置？应该怎么设置?

初学者大多关注绘图、编辑相关命令的学习，有不少人忽略了图层的设置和使用，所有图形都绘制在0层上的图纸我也见过。有些人注意到了图层的问题，于是会问，这个图层有什么用，应该怎么设置？

图层作为一个重要的管理工具，不仅可以用于设置图形的颜色、线型、线宽，还可以通过开关、冻结、锁定、是否打印来控制图形的显示、编辑和打印，利用图层根据编辑、打印输出的需要将图形进行分类管理，可以提高图形处理的效率。除非特别简单的图纸，常规图纸都需要设置图层，不同行业图纸图层的数量和设置不同，可以找一些行业内规范的图纸学习学习。一些行业内专业软件，例如天正建筑、浩辰建筑、浩辰机械软件等会自动设置图层。

公众号里发的图层相关的文章不少，可以通过目录或菜单去查看相关文章。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

CAD图层使用的部分技巧

CAD图层的冻结跟开关有什么区别？冻结、新视口冻结、视口冻结有什么不同？

CAD图层工具介绍

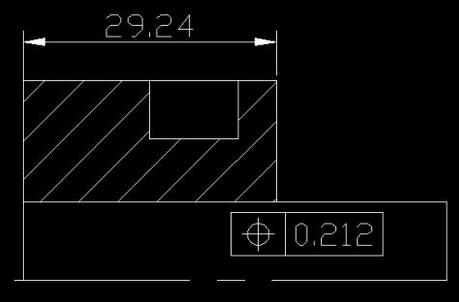

四、标注时怎么看不到尺寸值？

初学者画好图形后，直接就进行标注，结果发现标注没有箭头和尺寸值。这只是因为绘制的图形尺寸比较大，默认的标注样式的箭头大小和文字高度都比较小，放大后是可以看到文字和箭头的。

要想让标注的箭头和文字看起来正常，就需要用上打印比例了，将标注的特征比例设置成打印比例再来标注，标注看起来就正常了。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

为什么CAD标注后看不到尺寸值？

什么是CAD的标注特征比例？应如何设置？

五、设置成了虚线怎么还显示为实线？

将一条线的线型设置为虚线后发现图形还显示为实线，到网上搜到了答案，知道是线型比例设置得不对，但却不知道真正的原因，不断改大比例，结果发现始终是实线。线型比例过大或过小都有可能显示为实线，要想真正解决虚线显示为实线的问题，要对线型的定义和图形长度有所了解，才能知道是应该改大还是改小。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

为什么CAD中虚线显示为实线，应该怎么办？

为什么模型空间设置好的虚线到布局显示为实线？

六、打开图纸找不到字体怎么办？

打开从网上下载的或从他人传过来的图纸时经常会提示没有找到字体，不知道该替换什么字体，如果忽略的话就会有的文字不显示或显示为问号。CAD字体本来并不多，好多人喜欢改字体的名字，因此一个字体就有了好多不同名字，虽然网上能下载到近2500种字体的字库，但仍然可能找不到图纸缺的字体，替换成什么字体确实很难办，这不仅对初学者是一个难题，对于很多老设计师也是个难题。

于是有不少人到网上找万能字库或插件来处理这种问题，其实这些插件或万能字库也是替换成其他字体，只是替换成的字体字符全一点，但这并不是最好的方法，因为不可能有适合每张图的字体。

最好的方法当然是找到图纸使用的原字体，然后复制到CAD的FONTS目录下。如果一时找不到，可以先忽略，然后再打开文字样式ST对话框，然后查看哪些字体没有找到，可以先尝试设置成名字近似的字体试试。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

下载CAD字体库后应该怎么用？

CAD的文字样式应该如何设置？

CAD图纸打开文字显示成问号或不显示怎么办？

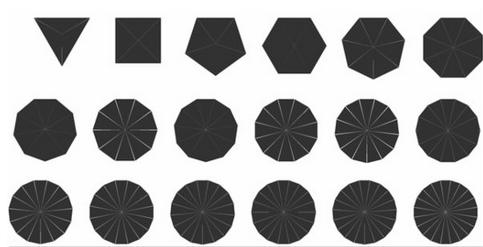

七、圆和弧怎么显示成了多边形？直线怎么看着也有锯齿啊？

初学者经常会问类似的问题，比如圆和弧怎么变成多边形了？放大后捕捉圆弧和直线交点的时候怎么捕捉点不在交点的位置？直线命名是跟圆或弧相切的，放大后怎么看着直线和圆没挨着？圆能不能始终显示为圆，不再显示成多边形啊？

这个问题很容易找到答案，CAD为了提高显示速度，根据圆在视图中的大小将圆优化显示为多边形，圆在视图中越小多边形边数就越少，突然放大就会看起来是多边形。只需输入RE重生成就会重新计算，就可以显示为圆了。当然，还可以设置圆和弧的显示精度VIEWRES，于是有些人为了减少重生成的次数，就将VIEWRES设置成最大值：20000，我并不建议这么做，因为这样会降低CAD的性能。

公众号相关文章：CAD中圆为什么会显示多边形?有没有办法让它始终显示圆滑？

圆的问题弄清楚了，但还有不少人问直线怎么也会显示锯齿啊，RE重生成也不管用啊？这个就跟CAD无关了，这是显示器决定的，因为显示器都是一个个像素点构成的，像素点不可能无限小，当直线倾斜角度比较小的时候，反倒会看到有锯齿了。

新浪博客相关文章：为什么CAD平滑度设置到最高圆弧看起来还不平滑？

八、为什么图块插入时离得很远甚至看不到？

定义好图块后在图纸中插入，却发现图块离得远远的，设置有时插入时没有任何错误提示，却根本看不到图块。

这个问题很简单，就是定义图块的时候忘记定义基点也就是插入点了，这种错误我有时也会犯，定义图块时默认的基点是0,0点，图块图形如果离原点很远，那插入时图块的图形就会离插入点很远。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

CAD图块插入点定义错了怎么办？

CAD插件-修改图块插入点

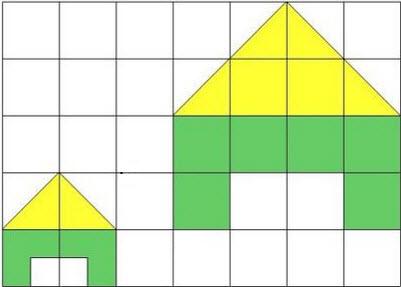

九、CAD中单位应该怎么设置？

初学者经常问CAD图中一个单位到底是多长，是毫米吗？CAD画图前是不是必须设置单位啊？

其实就单张图来说，单位并重要，你说一个单位是一米也可以，是一毫米也可以，单位的作用主要是设置精度和长度、角度的显示形式。

如果想进一步了解，请阅读我的公众号中发布的相关文章：

CAD中单位应该如何设置？CAD的单位到底有没有用？

如何将按英寸绘制的CAD图纸转为毫米单位？

单位的精度（也就是保留的小数位数）有时也会造成困扰，比如：为什么将文字的宽度因子改成0.7还显示为1？两个图块比例都是1,为什么看起来不一样大？其实这些问题只是因为单位精度不够，四舍五入后使不同的数值看上去一样了。

公众号相关文章：为什么相同比例的图块不一样大？为什么修改不了文字的宽高比？

十、布局是干什么用的？

这个问题就比较复杂了，很多有经验的设计师也对布局不是很了解，更不用说初学者了。

其实简单点说布局就是用来排图打印的，布局提供了一张虚拟的纸张，然后在上面通过不同比例的视口来排布模型空间绘制的图形、插入图框。在布局里看到的应该是接近于打印到纸张上的效果，建议一个布局一张图纸。

要用好布局，需要对视口设置、打印设置、图层管理等很多相关知识都有一定了解，需要通过多看、多用、多想，才能真正掌握。

公众号里关于布局和视口相关的文章将近20篇，遇到的问题的时候可以去相应的目录找找有没有自己需要的答案。

上面是我总结的是初学者常会遇到的问题，不一定全面。大家有什么令你困扰的问题，请留言！
