这次给大家讲个AutoCAD 2012开始引入的功能：关联性阵列。

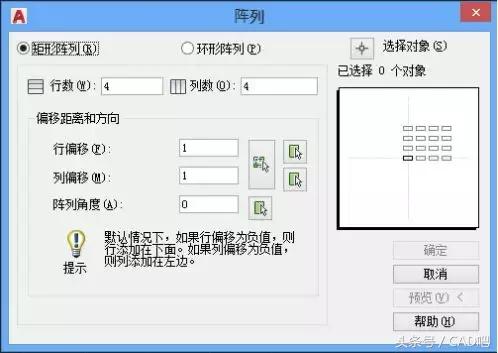

在AutoCAD 2012之前，阵列是要用到一个对话框的，恩，就是这个：

分环形阵列和矩形阵列两种，所谓阵列嘛，就是把对象按照一定的规律批量产生。

当然，这个对话框毕竟是上年纪了，有很多的不方便，所以在2012之后就以另外一种方式存在了。

回忆完毕

在AutoCAD 2012中引入的『关联阵列』功能，相比旧的阵列对话框，有三大优势：

• 每个对象之间都具有关联性；

• 比起旧阵列多了一种『路径阵列』（就像四大天王必有五个，十二黄金圣斗士其实有十三个其实是一样的）；

• 没有对话框打扰，所有的数据修改都是即时得到结果的。

在运行ARRAY命令之后，不会再弹出对话框了，而直接让用户选择对象。选完对象之后立马是阵列方式：

我们就以用户选择的矩形阵列为例吧。

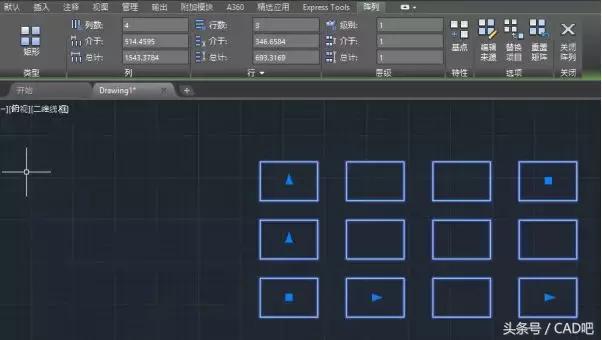

可以发现，整个阵列结果是一体的。不光如此，在阵列结果上还多了很多蓝色的夹点（箭头型和正方形），而且在面板上，多了『阵列』选项卡，上面罗列了一堆数据和控件（说实话，本来阵列就已经够密集恐惧症的了，这堆数据控件啊……简直是让我这种有密集恐惧症的人起鸡皮疙瘩啊啊啊啊啊啊啊啊）

以前要是阵列做错了，比如间距输错了怎么办？凉拌呗，呸呸呸，当然是删掉错误的重新画。关联阵列不一样，因为他是可以在生成以后编辑的。

这些蓝色的夹点和上面的数据控件的作用是一样的，就是让用户能够在阵列完成后简单的修改阵列的数据：如阵列对象的间距或者总距离。

小时候的数学课，对的，就是那些虐你千百遍的数学课，经常就换着条件，比如有的时候给你总价和数量，问你单价……又有时给个单价和数量问你总价。

这里其实一样，你可以在数量（行数/列数）、单价（介于）和总价（总计）之间任意取两个数据填，第三个自然而然就确定了……（麻麻再也不用担心我算不清楚4000/7了，因为我压根不用算了哇哈哈哈哈）

ヽ(｡◕‿◕｡)ﾉﾟ.:｡ ﾟ

关联阵列的方便还不止于此哦。

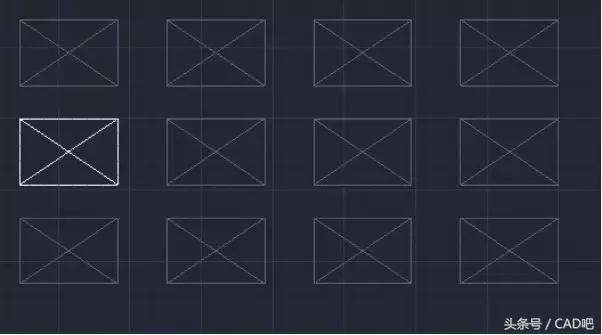

点击『编辑来源』按钮，然后任选一个矩形。这时候除了这个矩形，其他的都不会在编辑区间内，我就简单的在这个矩形里面加对交叉线。

可以看到，马上就所有的矩形都被加上了交叉线。这就是关联阵列的精髓：关联性。

当然，记得最后要保存修改哦。

接下来我要放大招了哦！！！！！

接下来讲讲那多出来的第十三个黄金圣斗士，呸呸呸，是路径阵列。

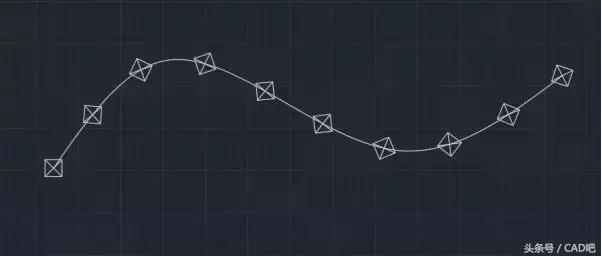

其实一张图就可以说明了……

这个就是路径阵列的定数等分的效果。

以前要做这个的话，需要首先定数等分DIVIDE命令。然后利用其中的块功能一下子弄上去。

现在直接就可以用阵列来完成了。

有同学私信我说，这个阵列的数据太多了，不知道怎么调。接下来我一个个部分来讲解。

单价x数目=总价……这里因为用的是定数等分，总长度=阵列路径的长度，所以下两项都是直接灰掉的……

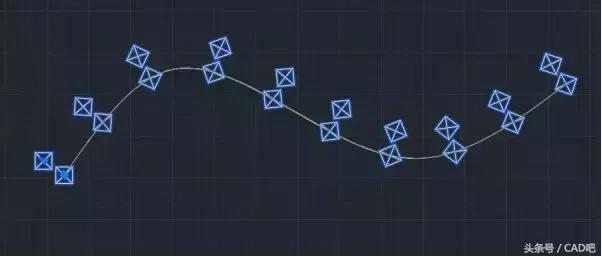

这个效果我就直接上图了，我把默认的1改成2会怎么样呢？

对了，就是在阵列对象的法向位置上多了一列。

级别其实就是Z方向……关联阵列不光是XY方向，连Z方向都可以一起搞定。

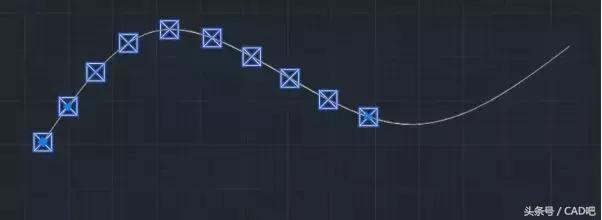

定数等分/定距等分：改变等分方式。定距等分表现形式如下图:

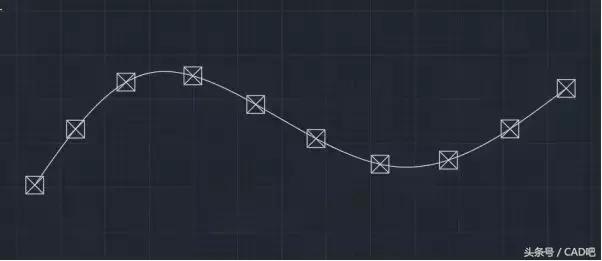

对齐项目：保证阵列对象是否按照阵列路径的切线方向对齐：

好了，整个阵列本来讲到这里就差不多了……结果快发稿的时候收到一条私信，问我原来的阵列对话框怎么出来？

原本我是不想说的，毕竟这种过时的东西就应该淘汰掉，但是想想还是算了……

旧版的阵列对话框调用命令：ARRAYCLASSIC
