CAD绘图实用技能,快捷键命令大全!附带上百张图纸

时间:2017-10-01 17:25作者:图纸之家点击:

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

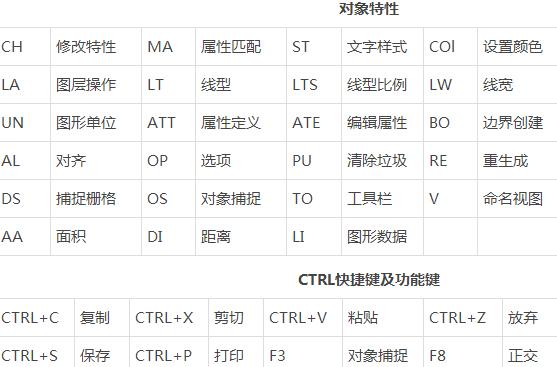

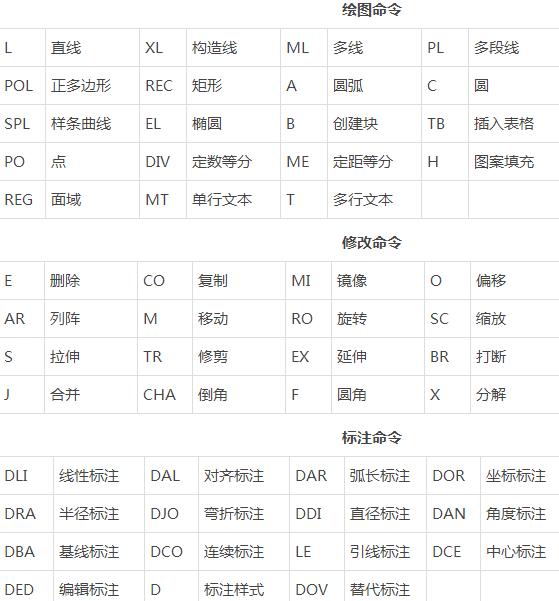

LA, *LAYER(图层操作)

LT, *LINETYPE(线形)

LTS, *LTSCALE(线形比例)

LW, *LWEIGHT (线宽)

UN, *UNITS(图形单位)

ATT, *ATTDEF(属性定义)

ATE, *ATTEDIT(编辑属性)

BO, *BOUNDARY(边界创建,包括创建闭合多段线和面域) AL, *ALIGN(对齐)

EXIT, *QUIT(退出)

EXP, *EXPORT(输出其它格式文件)

IMP, *IMPORT(输入文件)

OP,PR *OPTIONS(自定义CAD 设置)

PRINT, *PLOT(打印)

PU, *PURGE(清除垃圾)

R, *REDRAW(重新生成)

REN, *RENAME(重命名)

SN, *SNAP(捕捉栅格)

DS, *DSETTINGS(设置极轴追踪)

OS, *OSNAP(设置捕捉模式)

PRE, *PREVIEW(打印预览)

TO, *TOOLBAR(工具栏)

V, *VIEW(命名视图)

AA, *AREA(面积)

DI, *DIST(距离)

LI, *LIST(显示图形数据信息)

CAD绘图技巧!

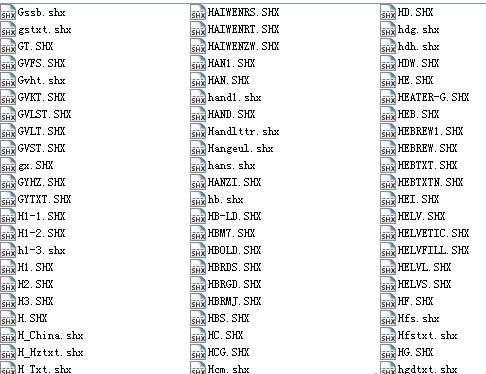

一,如何替换找不到的原文字体?

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

复制要替换的字库为将被替换的字库名,如:打开一幅图,提示未找到字体jd,你想用hztxt.shx替换它,那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份,重新命名为jd.shx,然后在把XX.shx放到font里面,在重新打开此图就可以了。以后如果你打开的图包含jd这样你机子里没有的字体,就再也不会不停的要你找字体替换了。

二,如何删除顽固图层?

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

方法1:将无用的图层关闭,全选,COPY 粘贴至一新文件中,那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

方法2: 选择需要留下的图形,然后选择文件菜单->输出->块文件,这样的块文件就是选中部分的图形了,如果这些图形中没有指定的层,这些层也不会被保存在新的图块图形中。

方法3:打开一个CAD文件,把要删的层先关闭,在图面上只留下你需要的可见图形,点文件-另存为,确定文件名,在文件类型栏选*.DXF格式,在弹出的对话窗口中点工具-选项-DXF选项,再在选择对象处打钩,点确定,接着点保存,就可选择保存对象了,把可见或要用的图形选上就可以确定保存了,完成后退出这个刚保存的文件,再打开来看看,你会发现你不想要的图层不见了。

方法4:用命令laytrans,可将需删除的图层影射为0层即可,这个方法可以删除具有实体对象或被其它块嵌套定义的图层。

三,打开旧图遇到异常错误而中断退出怎么办?

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

新建一个图形文件,而把旧图以图块形式插入即可。

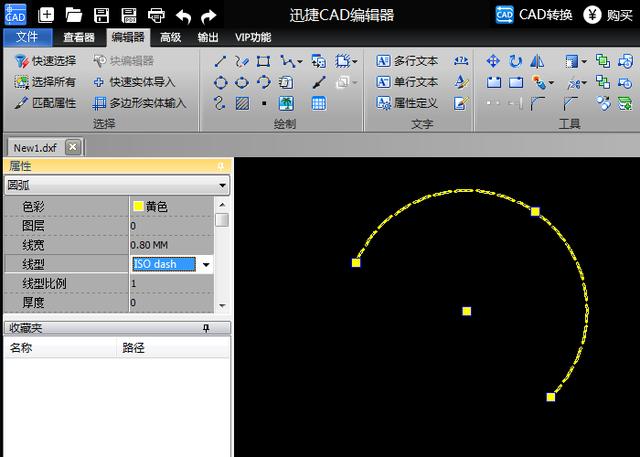

四:画圆弧的技巧

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

步骤2,请在CAD编辑器顶部工具菜单栏中选择“编辑器”选项卡,然后在“绘制”区域选择“弧”图标(以开始点、结束点及弦高创建弧形),将鼠标放在相应图标上可以查看到该工具说明。步骤3,在绘图区域分别输入开始点和结束点的X、Y轴坐标位置。步骤4,设置完圆弧的开始点和结束点后,然后在输入弦高,即可完成一个圆弧。步骤5,画完圆弧后,可以选中圆弧,在左侧的“圆弧属性”窗口中,设置圆弧的色彩、线宽、线型等。

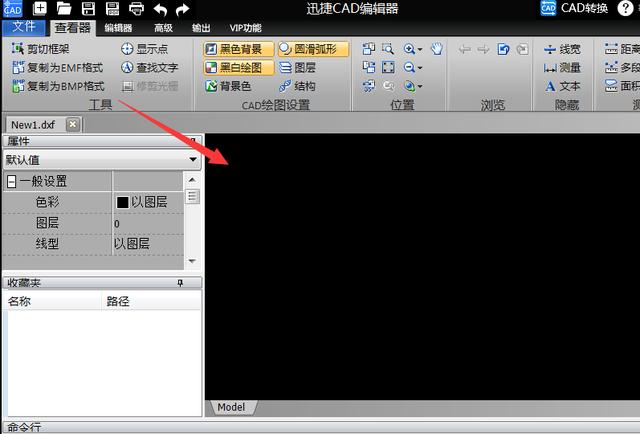

五:打印设置黑白的方法

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

  1、首先打开电脑浏览器搜索cad编辑器,找到最新版的软件资源进行下载,下载完成之后点击自定义安装。2、打开安装后的软件,在出现的界面坐上方点击“文件”—“打开”,在新弹出的窗口中进行要打开的cad图纸文件。3、打开完毕之后如果想对cad图纸文件进行编辑只需要点击界面上方“编辑器”,在接下来出现的下拉框中选择工具对文件进行编辑就行了,这里我就不做过多的解释了。4、编辑完成之后点击界面上方的“输出”按钮,在下拉框中找到打印,点击“打印”就会进入打印页面,进入之后在右侧找到“属性”选项进行点击,接着在弹出的窗口选择黑白,最后点击下方的确定按钮就行了。

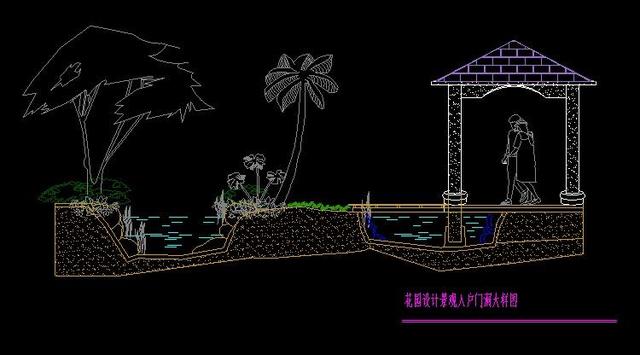

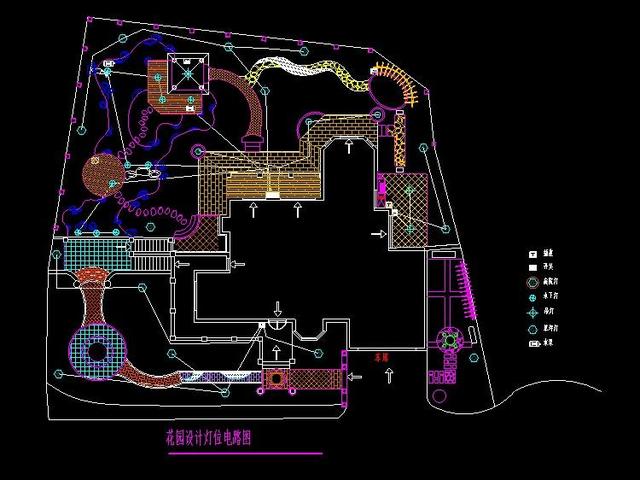

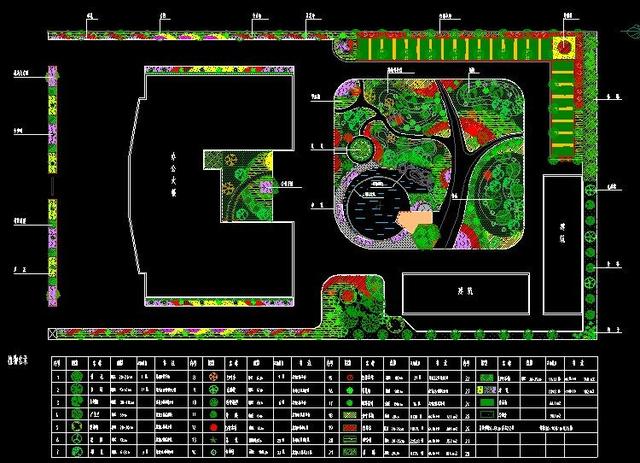

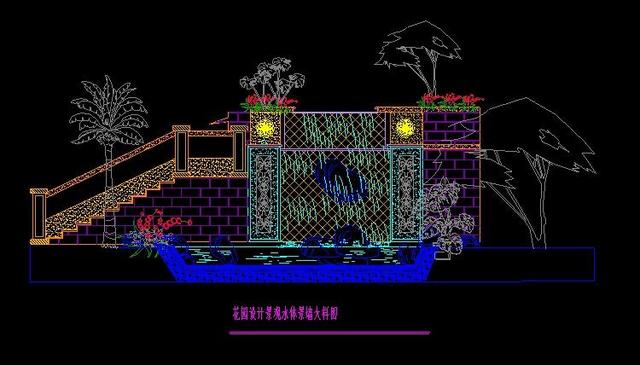

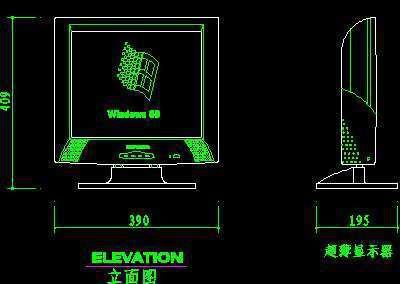

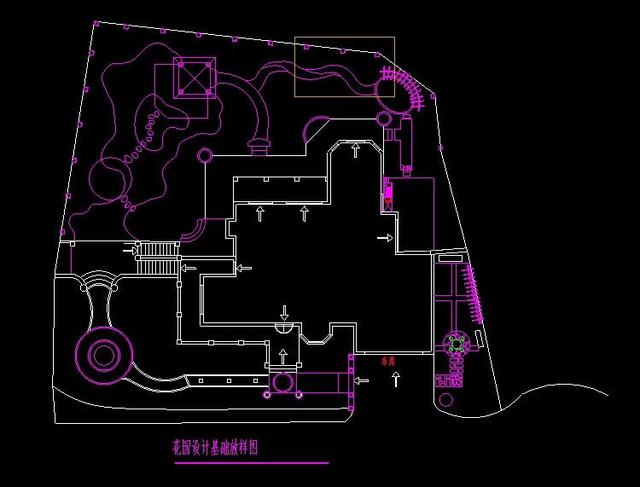

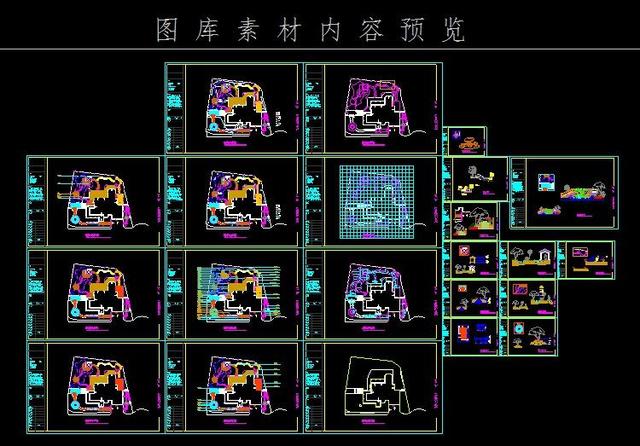

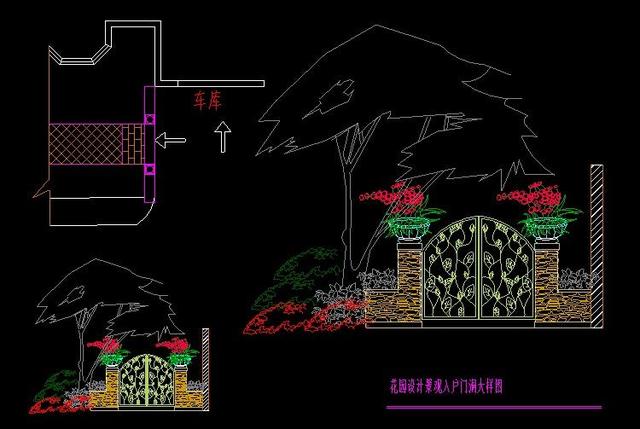

CAD图纸分享:有需要的赶紧收藏哦!

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

CAD绘图实用技能,快捷键命令大全!附带上百张图纸

图纸来源:迅捷CAD编辑器的“每日一图”。
