21【如果你想修改块咋办呀】

答：好多人都以为修改不了块，就将其炸开，然后改完在合并重定义成块，那不是有病吗嘻嘻~

看好了修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存

22【简说两种打印方法】

打印无外乎有两种

一种是模型空间打印

另一种则是布局空间打印

你说的一个框一个框的打印则是模型空间打印

这需要对每一个独立的图形进行插入图框

然后根据图的大小进行缩放图框

例：平面图，平面布置图，天棚图，地板图，部面图~............等等这你打图时就很慢

如果采用布局打印则可实现批量打印

不需插件

1.切换到布局，进行页面设置（纸张大小，或四周的边距等）

2.删掉原图

3插入1：1的图框（确定你有这个框）

4视图视口，拖出原来的图

5定义比例（针对图形）

命令：Z空格S空格

这时需用MS 或PS命令进行框内与框外的切换

6.Z空S空，如果给的比例为1/180

那么你这个图的比例就为1/180

以上就是对一个图进行了打印操作

为了和你说的清楚

我们设上面这个图为X

接下来为所有的图进行操作

关键在这里，看仔细点

1右键点击布局，选择移动或复制，这时会出现一个对话框

你把“副本”勾选

然后移到结尾

当然，这根据你打图的排列顺序有关，你可以自定

2这时又出现了一个副本

也就是X图形的副本

这时你用MS命令切换到框内，用P平移命令，找到第二个你想打印的图形

，然后进行比例缩放

如果图形都一样

我是说，如果X图为平面，这个图为天棚，我想这个比例就不用从调了

因为都是一样的大小

3.PS命令切换到框外

Z空格E空格，最大化，自己感觉一下图形是否合适

如不合适在进行调整

4.接下来的操作都一样

就是复制副本

注：你得把所有的图都画在一个模型空间里

这样才可实现批量打印

23.【画矩形或圆时没有了外面的虚框咋办啊】

这个问题也比较常见

前几天看了别人的贴子才想起来

答：系统变量dragmode ON勾选即可解决

24【画完椭圆之后，椭圆是以多义线显示咋办啊】

椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

为0时，显示的是实体

25【镜像过来的的字体保持不旋转咋办啊】

mirrtext值为0时，可保持镜像过来的字体不旋转

为1时，进行旋转

26.【平方怎么打出来呀】

这个问题看似简单吧，不过好像有好多人不知道

唉，以前别人都发过贴子咧，可你看不到

就在这里在说一下吧

1T文字命令，输入数字35 2

在2前面输入SHIFT 6，然后按B/A 键，此方法为下标

在2后面输入SHIFT 6，然后按B/A 键，此方法为上标（即平方）

27:【特殊符号的输入】

　我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入

可是在CAD里咋输入啊

1.T文字命令，拖出一个文本框框（不要告诉我你不会脱呀）

2.在对话框中右键-------符号------会出现一些选项

这时你想表示啥，就选啥

知道了没？

28:【打印出来的字体是空心的咋办啊】

唉呀呀，是空心的可真是麻烦

但似乎问题并不难解决哟

1.在命令行输入TEXTFILL命令

值为0则字体为空心。值为1则字体为实心的。

行了，解决

29【关掉这个层后，却还能看到这个层的某些物体的原因】

下面来解释一下我们所说的图层关闭为何还显示的问题

举个例子，“直线”~

操作步骤如下：

1.画两组两条直线（共四条）

2.左边这组直线为CAD默认颜色（A）

右边这组直线为自定义颜色（B），红，黄，蓝，任何颜色均可（需要说明的是，为此组线条建立一个新层）

3.分别为两组线条写入块（W）命令

注意：虽然都成为块，但A组线条是无图层的块，而B组线条是带图层定义的块

4.定义块结后，记住所保存的位置，以便插入

5.分别将两组图块插入到图纸界面

6.建立两个新层，然后将两组线条分别放到两个新建层当中

7.分别进行块冻结

8.你会发现，A项线条可以被冻结

B项线条不可以被冻结

因为我们凭时所插入的块，大部分都是从别的地方考过来的

而且也有大部分的图块都是分层建立

所以不能进行其整体关闭

解答：

问题的关键在于你所用的块(可能是别人的)，它本身是在不同的图层上作出来的。〔这本身就挺害人的！〕因此当你在对某一图层作‘关闭’、‘冻结’等操作时图形上似乎显示出命令无效。 解决问题的办法是：要自己找到这个图块的原始文件，打开该图，并将其改为都在同一图层上，再将原始图块文件另改名存放。重新打开你的图形，插入你新改好的图块，放在某一空白处，然后就用这个新图块，全面替换原图块。这时候你才可以用‘清理全图’(Purge)命令。这样一来就可以一劳永逸地解决了。

　　如果无法找到原文件，则在此另教你一招：将你的图中被你怀疑的块，拷贝一个，把它放在图中某一空白处。我假定你叫他作‘新样’然后就将这个‘新样’中所有实体全部改为某一图层，再把这个‘新样’作为块，另外命名，再用‘新样’图块作一次全局替换。这样就保证你的图中没有了旧的图块，这时你才可以用 Purge 命令。

我这里说的方法看上去很麻烦，事实上只有这样作才能真正解决问题。这个情况其实就是原图作者自作聪明，不经意间做了蠢事，犯了CAD作图的忌讳

即：做块的时候只能在一个层上做(最好是0层)，可以用不同的颜色，别用不同的层！其实很多人没注意到这个问题，我在此告诉你，希望引起注意。

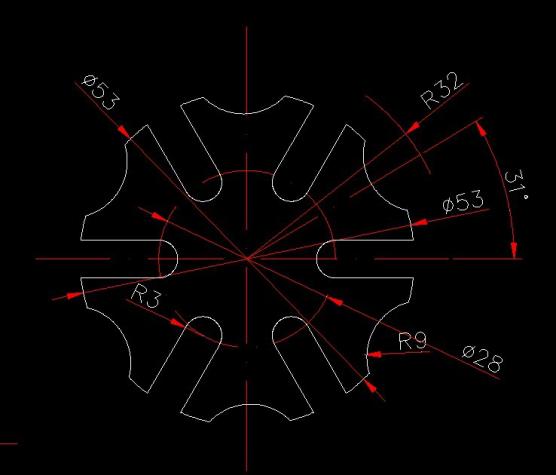

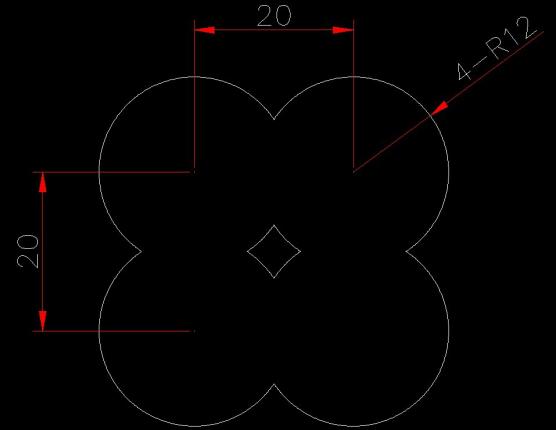

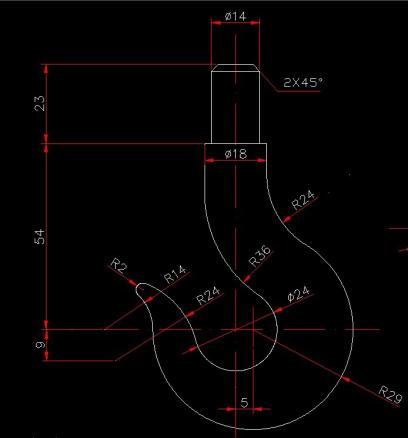

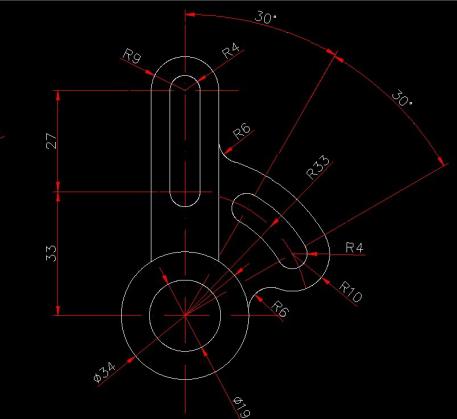

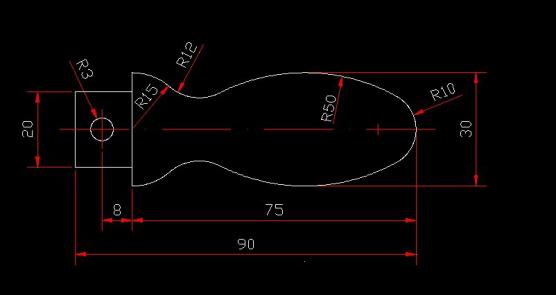

下面分享一套CAD练习图纸给大家，是比较复杂的，大家可以试着做一下。
