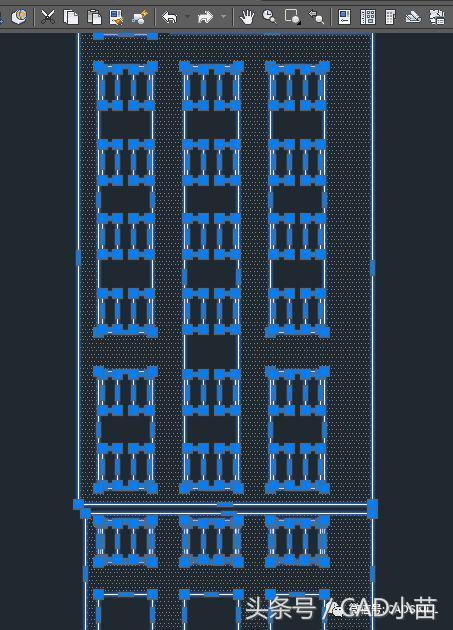

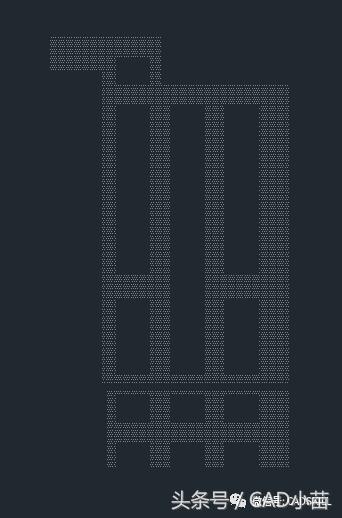

前几天有网友在群里问：为何填充生成边界后就会有很多多余的线段产生？开始我还以为是填充时有多余的重叠的线，等他发过来截图我就明白怎么回事了。如下图所示。

单独看上面的填充，我们认为应该只在有填充的地方才会生成边界，为什么中间空白区域会多出那么多线呢，其实如果我们有填充原来所在位置的图形，我们就会发现，其实这些线本身就是存在的。但为什么填充时没有用到这些线，这些线也会被记录到填充里呢？

关于填充的基本操作和概念请查看之前发布的文章：

CAD填充需要了解的重要问题之一（填充图案）

CAD填充需要了解的重要问题之二（填充比例）

CAD填充需要了解的重点问题之三（边界篇）

CAD填充需要了解的重要问题之四（其他）

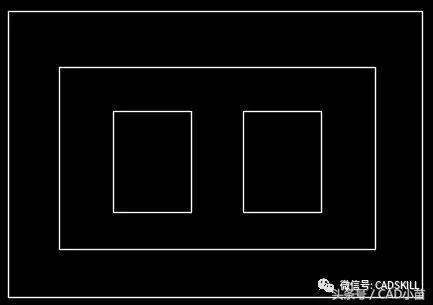

下面看一个简单的例子，我们就知道什么原因了。先绘制一个相对简化一点的图形，如下图所示。

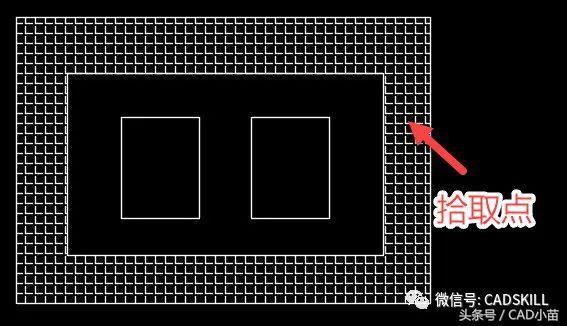

我们创建填充的时候拾取外部两个矩形的中间，创建的填充如下图所示。

在外部两个矩形中间拾取点时，只在两个矩形键生成了填充，中间两个小的矩形并没有生成填充。

我们将填充移动到一侧，也就是跟网友图一样，不再和原来的边界线关联，我们来看看生成边界是什么情况。

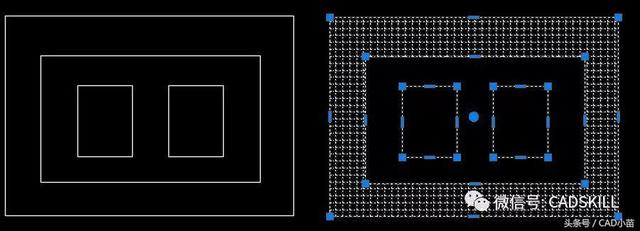

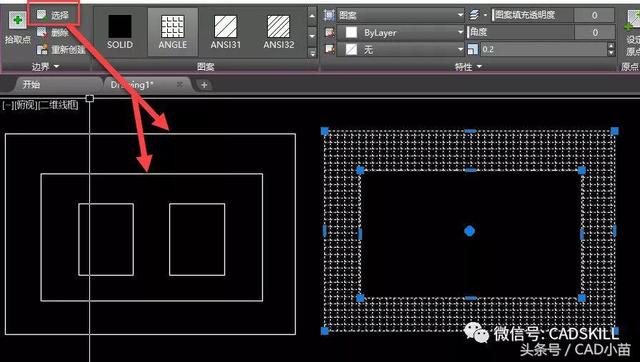

如果你的CAD版本够高，不用生成边界，只需选中此填充，其实就可以看到填充的边界线，不光包含外边两个矩形，还包含里面的两个小矩形，如下图所示。

为什么会这样呢？

什么是孤岛？

当我们在外侧两个矩形间拾取点时，CAD软件搜索到的封闭外边界是大矩形，然后会继续向内搜索所有图形，其中有三个封闭区域，这三个矩形封闭区域就像海中的三个岛屿Island。当初CAD没有中文版，国内有人做CAD汉化时将Island翻译成了孤岛，不知道是自创的还是参考了相关软件的翻译。这个词挺形象的，不仅大家接受了，AUTOCAD后来退出中文版的时候也采用了孤岛这个说法。中矩形是大矩形中的一个孤岛，两个小矩形是中矩形内的两个孤岛，孤岛形成了嵌套关系。

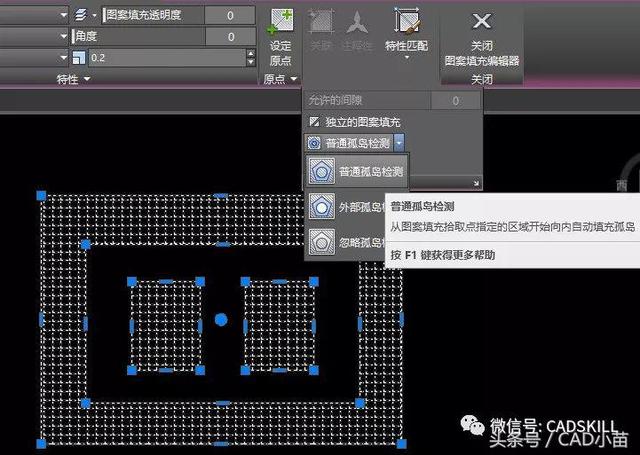

CAD填充检测到孤岛时提供了三种处理方式：外部、普通、忽略，早期版本默认方式是普通，但到高版本默认方式变成了外部。外部就是上图所示的效果下面看一下另外两种效果。

普通模式效果如下图所示。

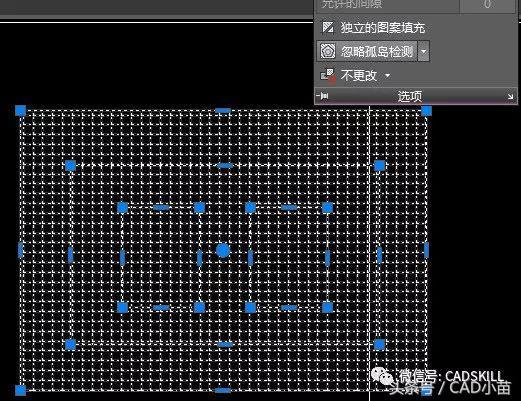

忽略孤岛的效果如下图所示。

只要我们拾取的点是两个大矩形之间的点，无论采用哪种孤岛检测模式，填充的边界都是一样的，目的就是填充后让我们可以切换不同的孤岛检测模式。

删除边界

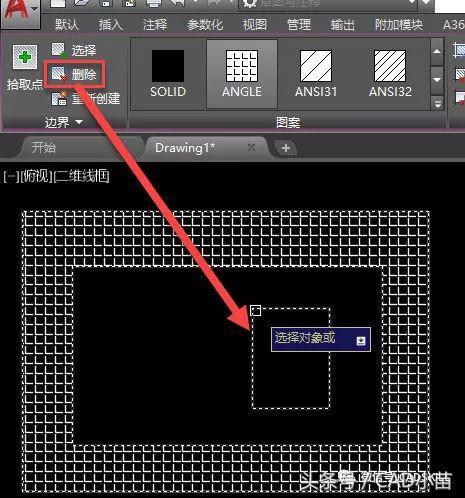

如果我们不想要中间嵌套的孤岛，在CAD高版本很简单，即使已经没有关联的边界，直接选中填充，然后在填充面板中单击删除按钮，就可以将多余的边界删除。

低版本双击填充打开编辑填充对话框后，单击“删除边界”按钮后，中间的边界也会显示出来，删除完编辑后会返回编辑填充对话框，稍微麻烦一点。

如果在填充时边界就不包含嵌套孤岛？

要想在填充时不包含中间嵌套的孤岛，也就是上面图中的两个小矩形，就是要让这两个矩形不参与填充的计算，方法有两种：

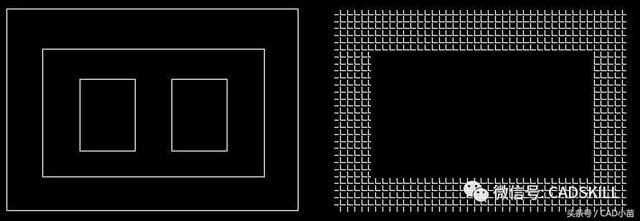

一、用选择对象的方式来填充。如果边界本身是类似矩形这样的封闭线，选择起来比较简单，我们可以用选择对象的方式，只选择外侧两个矩形来创建填充，如下图所示。

二、建立边界集。

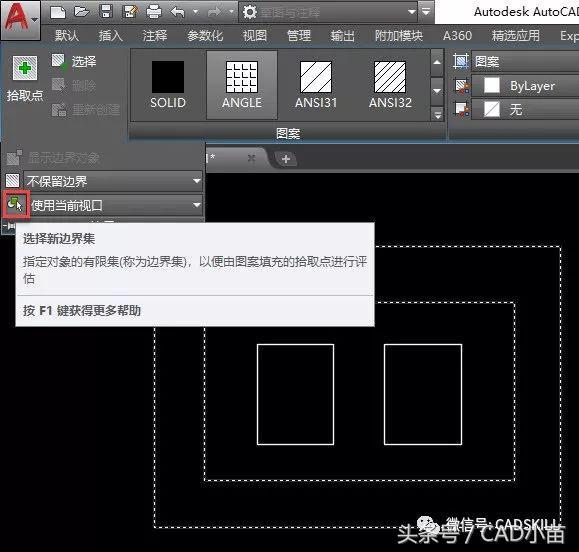

默认的边界集是当前视口内的所有对象，通过选择图中部分对象作为填充的边界集可以简化填充计算，提升填充的速度。我们可以预设哪些图形参与填充计算，不在选择集内的对象不处理。在这张图里我们就可以创建一个包括两个大矩形的边界集，然后即使在两个矩形间拾取点，两个小矩形也不会参与计算了。高版本的填充上下文面板中建立边界集的按钮隐藏得比较深，不太好找，如下图所示。

至于是否需要用选择对象、边界集或删除边界，主要取决于你要生成边界做什么，这些多余的边界是否会影响你的后续操作。

填充参数比较多，虽然之前发过多篇关于填充的文章，但有些细节还是没有讲到，大家在遇到类似问题时最好到CAD的界面或之前发布的文章中找找线索，如果找不到答案可以在公众号或群里留言。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
