CAD中如何通过选择对象冻结视口中的图层?

时间:2018-06-29 16:45作者:图纸之家点击:

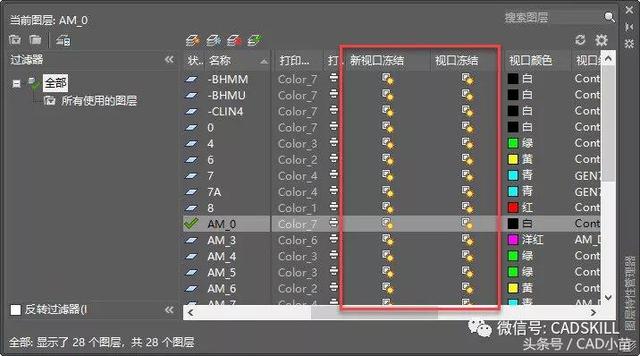

在布局里可以在不同视口中设置冻结不同的图层,从而让不同视口显示不同的图形,冻结适口图层的操作可以进入视口后打开图层管理器,在图层管理器中设置,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

CAD图层的冻结跟开关有什么区别?冻结、新视口冻结、视口冻结有什么不同?

有时一张图纸中有很多图层,我们很清楚图面上哪些图形所在的图层需要冻结,但要将这些图层的名字都记住,然后到图层管理器里再去讲这些图层一一找出来进行冻结就不太容易了,因此,前几天有网友问有什么办法可以通过选择图形来冻结它们所在的图层,其实CAD提供了好几个相关的命令,这里将跟几位网友交流后总结的几种方法跟大家分享一下。

CAD提供多种图层工具,这些命令在执行后,就可以通过选择图形来确定要处理的图层,其中跟图层冻结相关的命令有几个:图层冻结、图层隔离、把图层隔离到当前视口,这几个命令分别适用于不同的情况。

一、选择当前视口要冻结图层上的对象

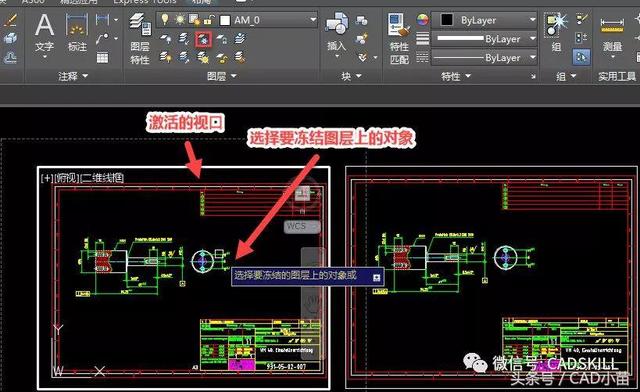

如果想直接通过选择对象来冻结图层,可以直接执行图层冻结LAYFRZ命令,然后在视口内选择对象,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

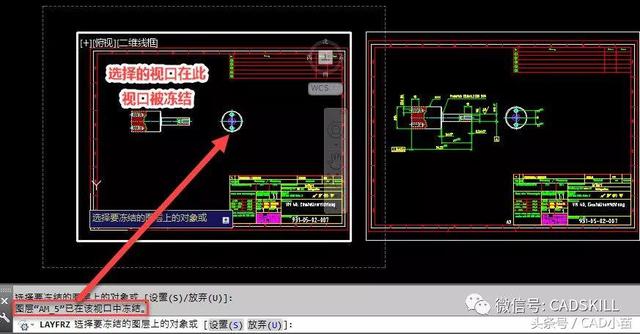

执行图层冻结命令后,可以继续选择其他要冻结图层上的对象,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

在模型控件中使用图层冻结命令选择对象时是在所有适口冻结此图层,进入视口后就只会在当前视口冻结对象所在图层。

从命令行可以看到图层冻结有一个设置(S)参数,输入此参数后显示视口或块选择选项,视口选项可以设置置是所有视口冻结还是当前视口冻结,块选择是控制在拾取到图块的时候,是按照图块对象所在图层进行冻结,还是拾取的块内图形所在的图层进行冻结。

二、选择视口内不要图层上的对象

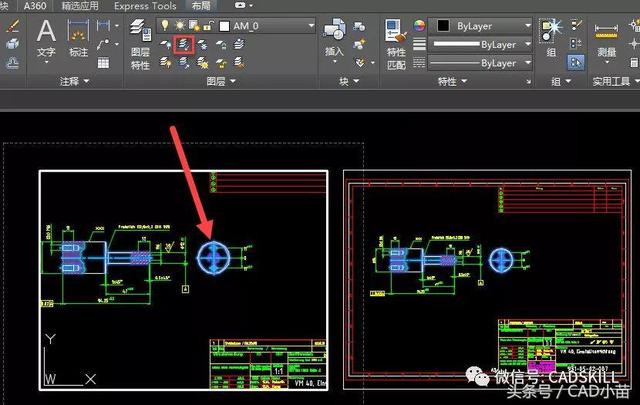

如果视口内要冻结的图层比较多,而要保留显示的图层不多,更容易选出来,就可以使用图层隔离LAYISO命令,这个命令在视口中的操作跟图层冻结命令效果正好相反。图层冻结命令一次只能单击一个对象冻结一个图层,图层隔离则可以一次将需要隔离图层上的所有对象都选中后在确定,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

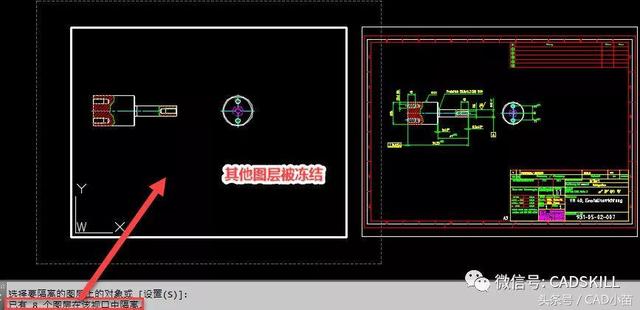

选择时并不需要将所有要显示的图形都选中,只要选择的对象能覆盖所有要显示的图层就好了,选定对象后回车确认,其他图层就被冻结了,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

在模型空间中图层隔离只是将其他图层关闭,但同样提供了设置选项,在模型空间可以设置是关闭还是锁定其他图层,在布局的视口则可以设置是关闭图层还是冻结视口图层。

三、选定要在其他视口中冻结图层上的对象

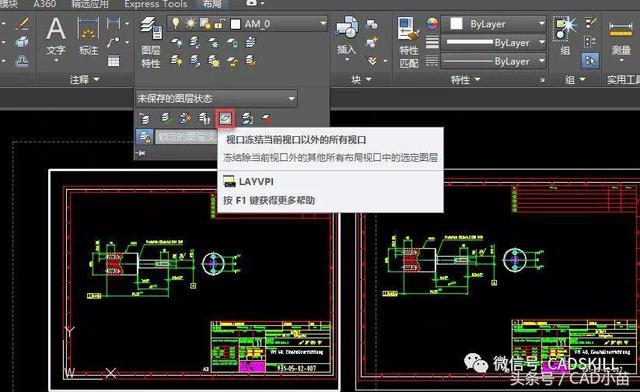

将图层隔离到当前视口LAYVPI这个命令估计知道和用到的人不多,国外设计人员布局用得比较多,使用的人相对多一点,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

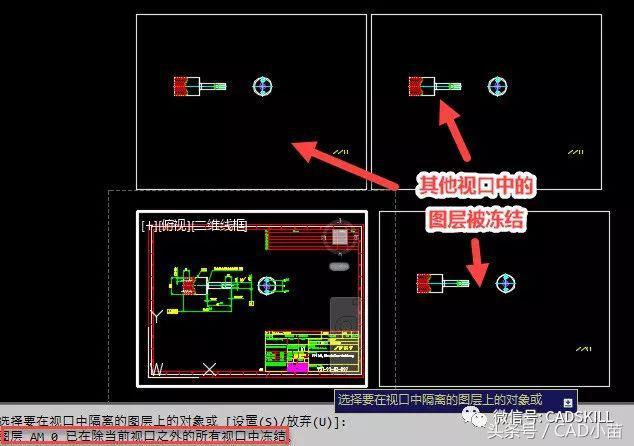

LAYVPI命令的操作跟图层冻结类似,也是依次单击其他视口中要冻结图层的图形,然后布局中所有其他视口中此图层都将被冻结,如下图所示。

CAD中如何通过选择对象冻结视口中的图层?

此命令同样有设置选项,大家可以试试这些设置选项,这里就不再介绍了。

图层工具之前文章里介绍过,不过都写得比较简单,大家如果感兴趣可以自己研究一下其他工具。
