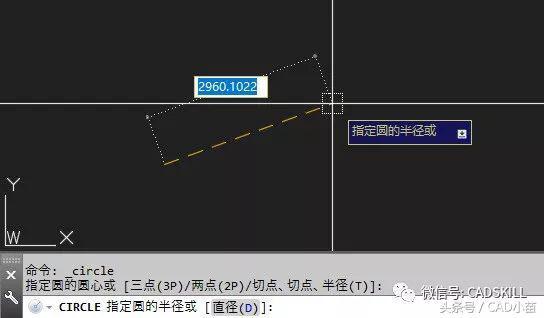

不知道你遇到过这种情况没有，画图的时候没有任何错误提示，命令行和提示都正常，不仅拖动的时候看不到预览效果，画完也看不到图形，如下图所示。

前两天在群里就有网友问到过，其实之前我也遇到过。其实原因很简单，就是:

当前图层被关闭了!

出现这种情况的话，只要网上看一下图层列表，看看图层列表中当前显示的图层是否关闭了，比如网友发过来的图纸中当前图层被设置成了Defpoints，如下图所示。

解决方法当然很简单了，就是设置其他图层作为当前图层或者将当前图层打开。网友图纸中的当前图层是Defpoints，这个图层默认是不打印的，因此不适用于绘图，最好在列表中选择另外一个合适的图层作为当前层，如果当前图层就是需要画图的图层，那直接将图层打开就好了。

其实从这个问题中我们可以复习一下图层的一些特性：

1、图形是绘制在当前图层上。

2、当前图层是可以关闭的。

3、关闭的图层上是可以绘制图形的，只是图层上的图形不显示而已。

关闭图层上图形的显示数据是会生成的，只是没有显示到屏幕上，不仅可以作为当前图层、绘图，而且全选（CTRL A）的时候也会将关闭图层上的图形选中；而冻结图层上图形的显示数据不会生成，因此当前图层无法冻结，通过这个问题我们也可以更清楚关闭图层和冻结图层的区别。

如果不清楚原因，可能会以为CAD出了问题，但其实原因和解决办法都是这么简单。如果画的图形看不到，但不是因为当前图层被关闭，请留言，只能根据具体图纸具体分析了。
