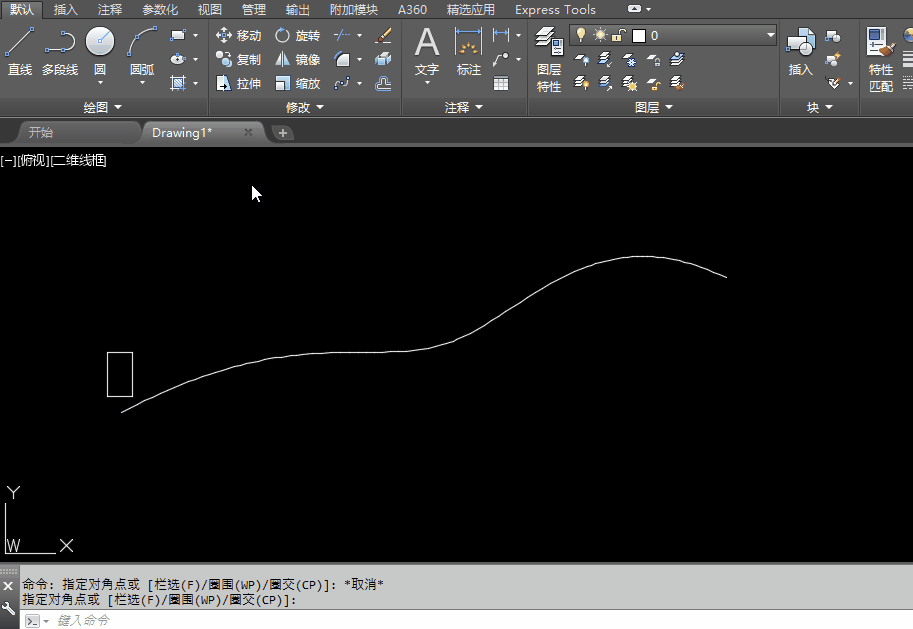

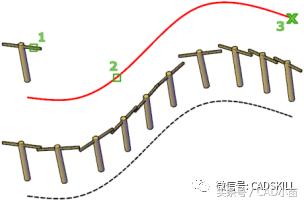

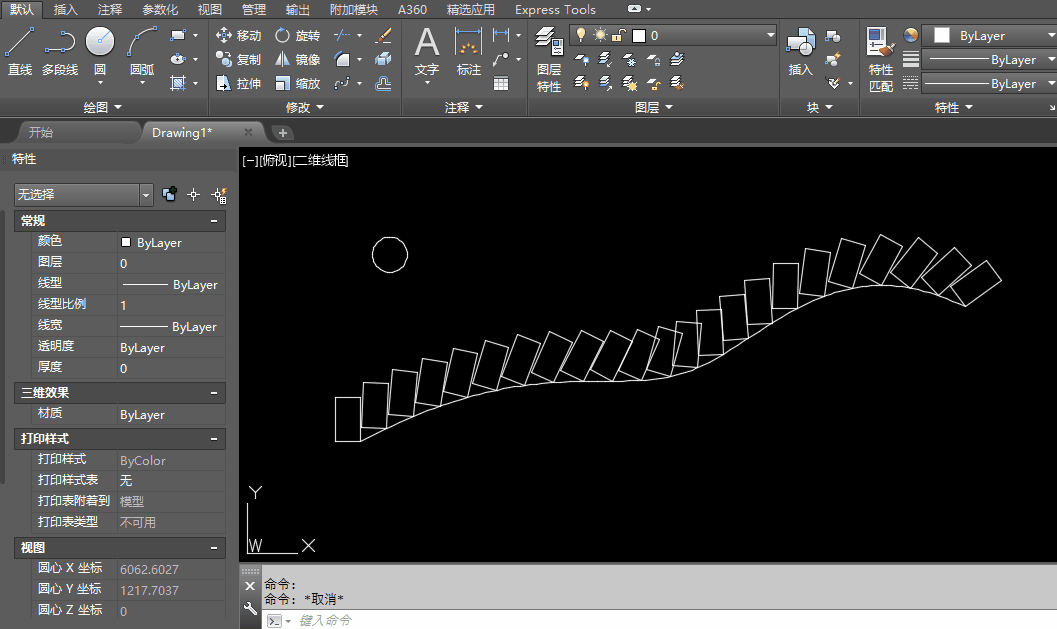

如果你用的CAD版本比较低,没有提供路径阵列的功能,如果要想沿一条路径线排列对象,只能利用点对象的定数等分DIVIDE(DIV)或定距等分MEASURE(ME)功能,而且还需要将图形定义成图块,操作比较麻烦。到了高版本,可能是2011或2012版开始,AUTOCAD提供了路径阵列的功能,完成这样的操作就简单多了,这里就给大家简单介绍一下路径阵列的使用方法。 路径阵列的功能简介 路径阵列可以沿一条路径线等距复制图形,命令名是ARRAYPATH,通常在命令面板或工具栏调用此命令,如下图所示。 路径线可以是直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆。路径可以是二维也可以是三维的,二维路径线阵列的效果如下图所示。 三维路径线阵列的效果如下图所示。 路径阵列的操作很简单,执行路径阵列命令后,根据提示选择对象,一次选择多个对象,回车确定选完要整列的对象后,再根据提示选择阵列路径,阵列就创建好了。 旧版阵列采用对话框方式,参数需要先在对话框设置好了,一旦阵列创建完,无法再修改参数。高版本就不一样了,选择完对象和路径后马上就生成了路径阵列,但此时还可以根据需要在命令行或和命令面板调整阵列参数。不仅如此,因为高版本的阵列利用了动态块的技术,实现了参数化,即使此时退出了阵列命令,只要选中阵列,随时都可以在阵列命令面板和特性面板中调整阵列的参数。因为参数比较多,这里只能简单演示一下调整几个参数的效果。 路径阵列参数的简介 由于路径参数比较多,没有办法都详细介绍,下面将CAD帮助中的说明文字摘录出来,如果觉得哪个参数能用得上,可以自己试试。 命令行提示的相关选项: 选择对象 选择要在阵列中使用的对象。 路径曲线 指定用于阵列路径的对象。选择直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆。 关联 指定是否创建阵列对象,或者是否创建选定对象的非关联副本。

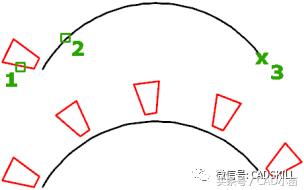

方式 控制如何沿路径分布项目。
基点 定义阵列的基点。路径阵列中的项目相对于基点放置。

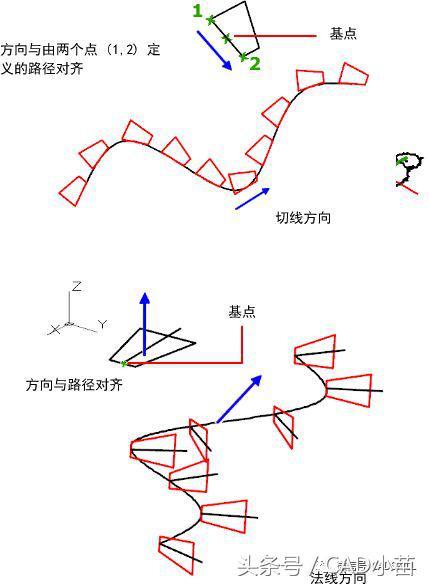

切向 指定阵列中的项目如何相对于路径的起始方向对齐。
项目 根据“方法”设置,指定项目数或项目之间的距离。
行数 指定阵列中的行数、它们之间的距离以及行之间的增量标高。
层 阵列中的标高指示沿 Z 轴方向拉伸阵列的行样式和列样式。

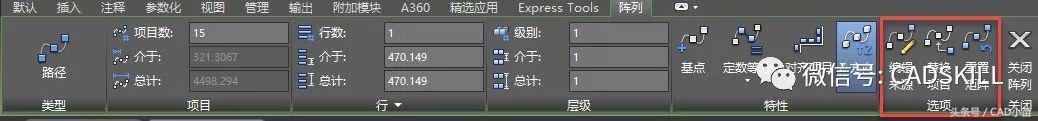

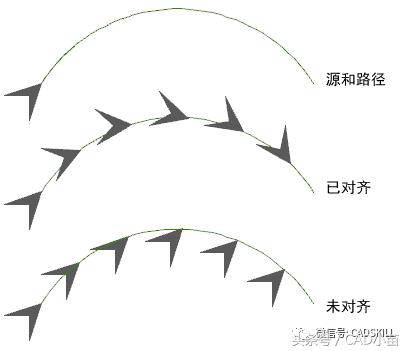

对齐项目 指定是否对齐每个项目以与路径的方向相切。对齐相对于第一个项目的方向。 Z 方向 控制是否保持项目的原始 Z 方向或沿三维路径自然倾斜项目。 在创建阵列时命令面板显示的选项基本跟命令行相同,而且显示更直观,调整更方便。创建阵列后再选中阵列时也会显示阵列的上下文命令面板,此时会增加几个编辑阵列的命令,比如上面演示中看到的“替换项目”,可以将阵列中的某一个或多个图形替换成其他图形,此外还有编辑来源、重置矩阵,如下图所示。 编辑来源可以编辑被阵列的对象,类似块的在位编辑似的;替换项目可以用其他图形替换阵列的多个或全部对象;重置阵列则可以将阵列恢复到编辑来源和替换项目之前的状态。 由于阵列的参数非常多,无法一一给大家介绍,大家如果有时间,可以每个参数依次调整试试。 更多CAD使用技巧请关注我的头条号或公众号。 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
