视口是布局中用来显示模型空间图形的窗口，它可以控制模图形显示的范围和比例，从而帮助我们完成排图打印的工作，创建视口的操作并不复杂，但要创建一个合适的视口有时候却不那么容易，下面将创建视口的命令和各种方法简单给大家介绍一下。

每日一贴——CAD布局有什么用？怎么用？

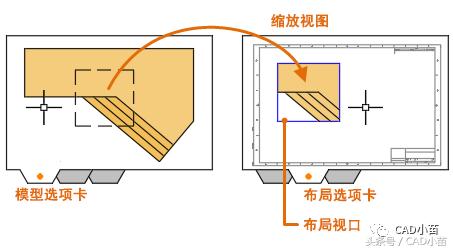

在每个布局可以创建一个或多个视口。每个视口类似于一个按某一比例和所指定方向来观察模型视图的摄像头。

创建视口后，您可以根据需要更改其大小、特性、比例以及对其进行移动。

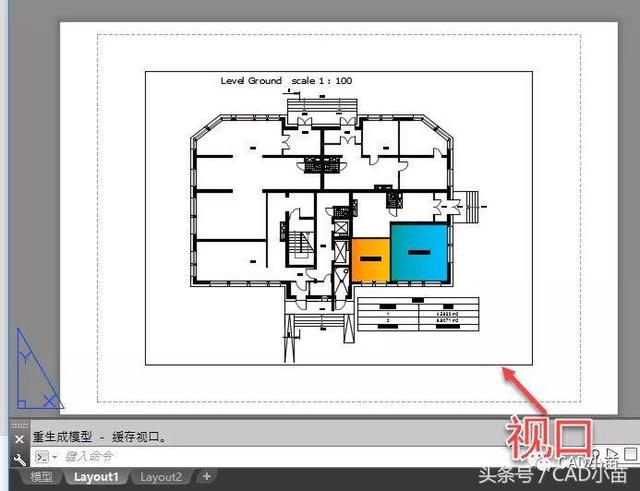

用CAD自带的模板文件新建图纸都会带两个布局，每个布局都会自带一个视口，如下图所示。

默认视口的大小是固定的，当第一次从模型空间切换到布局时，视口会显示模型空间中的所有图形，所以视口比例根据模型空间图形的尺寸会不一样。默认视口的大小、比例或显示的视图都不一定是我们需要的，所以需要去编辑这个视口或删除此视口后重新创建视口。

创建视口的命令

创建视口可以用不同的命令：

一个是模型和布局空间通用的视口创建命令VPORTS（也就是菜单：视图>视口>命名视口，视口下面的几个子菜单项其实都是对应VPORTS命令的某个参数），

一个是MVIEW命令，比较常用的是MVIEW命令，命令别名是MV。用MVSETUP命令也可以创建视口。

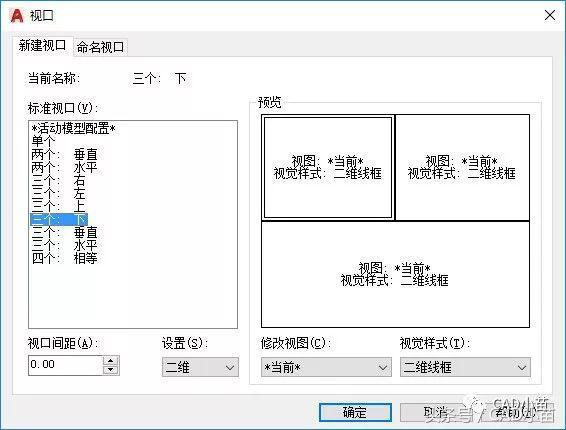

VPORTS命令可以在模型空间或布局空间创建一个或多个视口，VPORTS视口命令对话框如下图所示。

MVIEW是专门针对布局空间创建视口的命令，其实它跟VPORTS命令的作用是一样的，我们切换到布局空间后，输入-VPORTS命令，也就是使用VPORTS命令的命令行模式，可以看到命令的参数和选项跟MVIEW是完全一样的，如下图所示。

既然两个命令是一样的，下面讲解中就直接用MVIEW命令创建不同视口的常用方法。

--提示：下面是广告，不是本文图片--

指定角点创建矩形视口

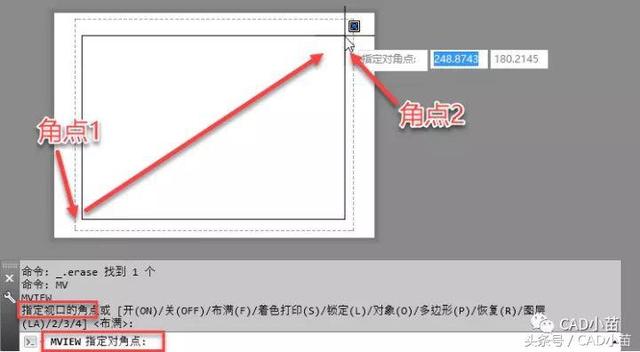

如果要创建的是矩形视口，而且视口的尺寸比较明确，MV命令执行后，此时不需要输入任何参数，就可以直接在图形中单击确定矩形视口的第一个角点或输入第一个角点的坐标，然后在继续在图面直接指定另一个角点或输入另一个角点的坐标。

如果布局只需要一个视口，可以在布局中先插入图框，然后就用这种方式直接捕捉图框内框的角点来创建视口。

调整视口比例

这种方法创建视口时，视口内默认会显示模型空间所有的图形，也就是说视口的比例是不确定的，创建视口后要调整视口比例，调整视口比例的方法有两种：

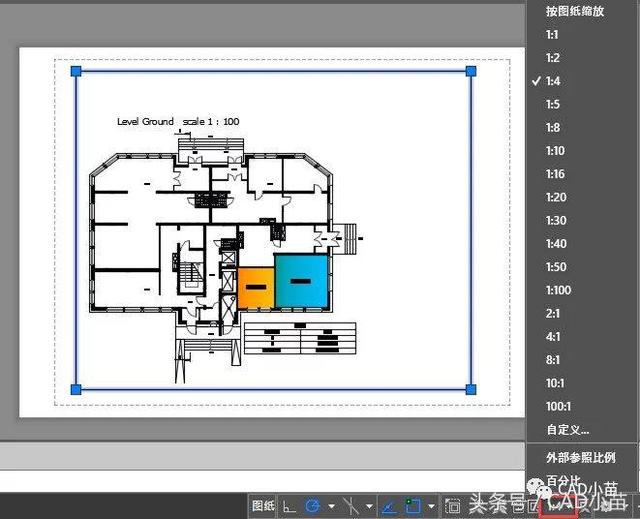

一种是选中新创建的视口后，在底部状态栏、特性面板或视口工具栏中修改视口的比例，如下图所示。

二是双击进入视口，输入Z回车，然后输入4XP或0.01XP，可以通过Z缩放的输入实际的比例值。0.01就等同于1:100。

相关文章：《CAD需要掌握的视图调整技巧》

《CAD中的各种比例你了解多少？》

设置好比例后，还需要按住鼠标中间平移（PAN）来将视口中的图形调整到显示合适的位置。

创建布满布局的视口

执行MV命令后<>里的默认选项是布满，直接回车，就会自动根据当前的布局尺寸来生成一个视口，如下图所示。

页面设置默认是按A4纸张设置的，如果要打印其他幅面的图纸，就需要先调整页面设置后才能使用这个选项，这种方式虽然简单，但估计平时很少会用。

相关文章：《CAD布局中如何保存打印设置？布局中如何显示打印样式？》

创建多边形视口

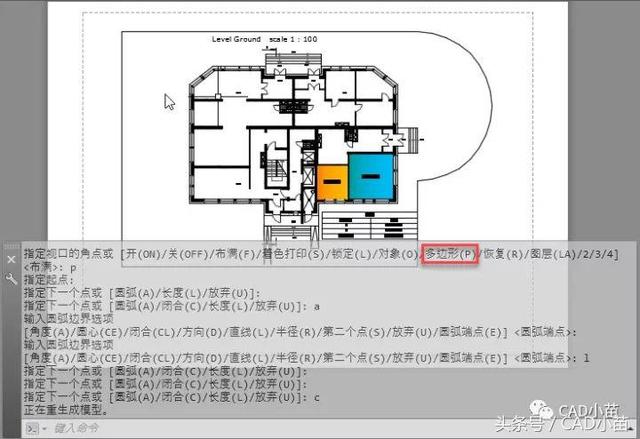

执行MV命令后，输入P选项，就可以直接在布局中绘制一个多边形的视口，绘制多边形的参数与多段线类似，也可以绘制弧线段，最后输入C闭合即可，如下图所示。

如果你习惯用菜单，也可以直接菜单创建多边形视口，菜单项：视图>视口>多边形视口。

利用多边形视口命令可以创建与图框或其他视口边界匹配的L型或异型视口，当然创建视口后，视口比例和显示范围通常也需要进行调整。

利用绘制好的边界创建视口

如果要创建圆形或多边形视口，最好是现在图纸空间利用圆或多段线绘制好视口的形状，然后利用绘制的封闭图形来创建视口，这样比直接绘制视口的多边形边界更好控制一些。

已创建的视口也可以用CLIP命令和封闭图形裁剪成我们需要的形状。如果习惯于用菜单的话，可以在菜单里选择：视图>视口>对象。

相关文章：《CAD中如何裁剪图块、外部参照、图像、视口?》

恢复模型空间视口设置

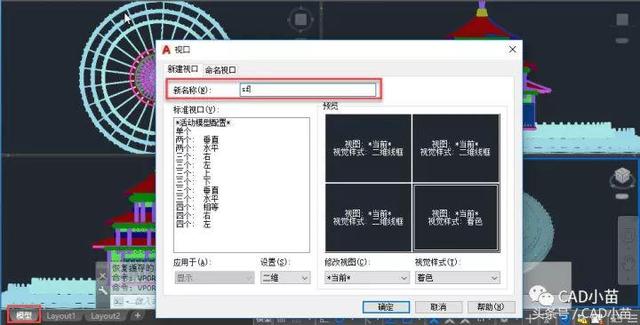

如果在布局空间中希望保存恢复模型空间保存的视口配置，可以在MV命令中用R恢复选项，假设模型空间中的视口配置如下图所示。

默认会有一个*活动模型配置*，也可以给模型空间的视口配置取一个名字。

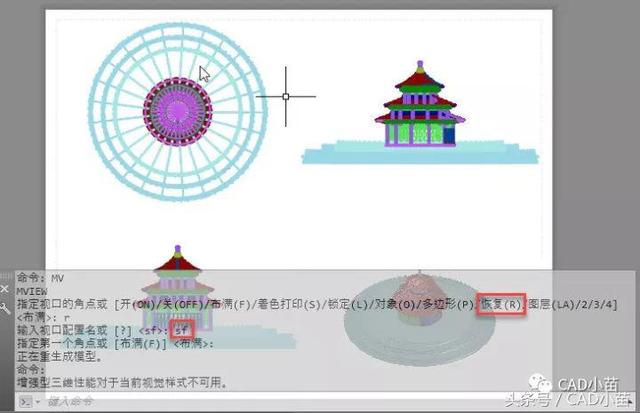

然后进入布局空间执行MV命令并输入R选项后，可以输入保存的视口的名称，就可以将模型空间的视口布局搬到布局中来，如下图所示。

一次创建多个视口

MV提供了2、3、4的选项，也可以一次创建多个视口，这个跟在视图菜单里选择两个视口、三个视口、四个视口效果是一样的。

如果创建多个视口的话，不妨用VPORTS命令，在对话框里还可以预设视口的排列方式。

上面简单介绍了用创建视口的几种方法，虽然方式有很多种，但大多数时候我们只创建矩形视口，偶尔会使用多边形或对象来创建异型视口，创建视口的操作并不复杂，关键是如何控制视口中显示的图形范围（视图）。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
