CAD绘图高级教程:不用缩放的局部放大方法

时间:2018-06-08 11:05作者:图纸之家点击:

机械设计中需要绘制非常多精密且复杂的零件图,设计师需要经常进行缩放来查看一些局部图形的具体内容。不少设计师抱怨,频繁的缩放操作不仅降低绘图效率,而且容易造成眼睛疲劳。确实如此。传统的图纸局部放大,我们需要先将该需要展示部分复制一份,然后利用缩放功能得到所需要得到的内容,然后摆放在该零件的一侧。这样的操作,步骤繁重,还容易漏掉关键内容。

今天,小编就给大家介绍CAD绘图实用功能——局部详图,设计师仅需一个操作步骤就能快速对零件进行局部放大,并且放大的局部图纸可以随意放在该零件的旁边,展示更加直观。

CAD绘图高级教程:不用缩放的局部放大方法

图1

CAD绘图高级教程:不用缩放的局部放大方法

图2

局部详图功能的具体使用方法如下:

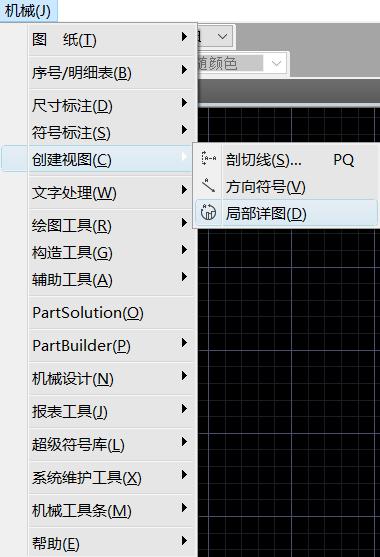

启动中望CAD机械版软件,依次打开菜单文件——【机械】——【创建图纸】——【局部详图】,即可启动该命令。

CAD绘图高级教程:不用缩放的局部放大方法

图3

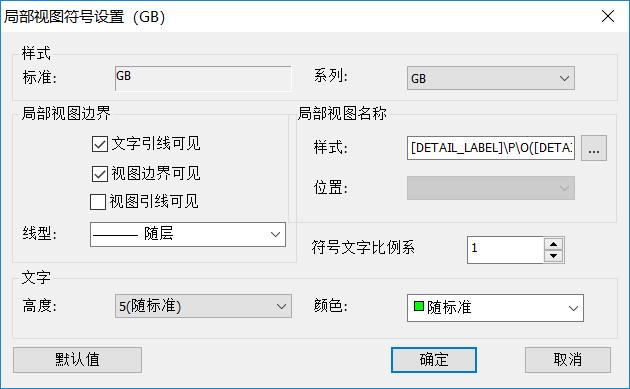

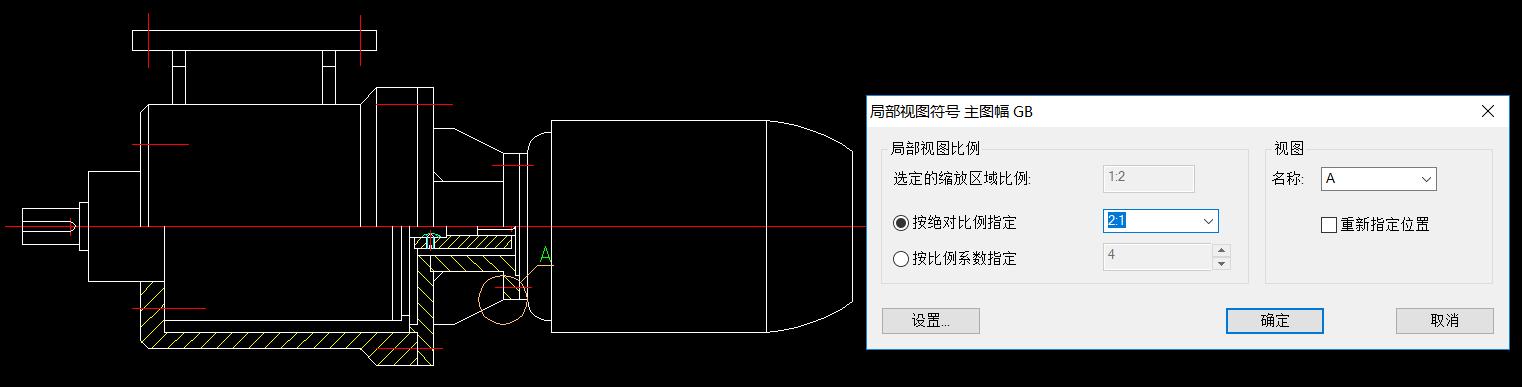

选择需要放大的零件内容,系统默认是以圆形展示,设计师也可根据绘图要求选择矩形展示。确定样式之后系统自动弹出【局部视图符号】对话框,可进行比例显示、视图名称、局部视图边界、文字、样式等设置操作。

CAD绘图高级教程:不用缩放的局部放大方法

图4

CAD绘图高级教程:不用缩放的局部放大方法

图5

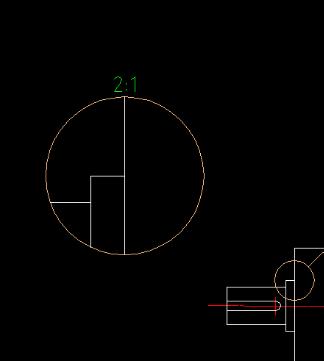

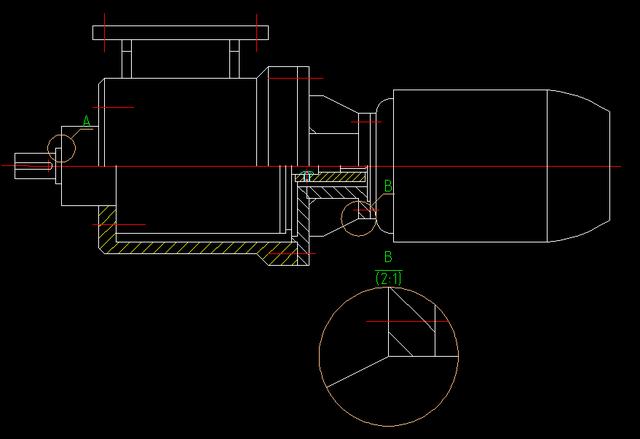

在基本信息确定之后,该零件需要放大的部分即可自动得到局部的放大图,无论是线框、字体甚至是标注都可以一步显示,完全不用担心是否会少对象。

CAD绘图高级教程:不用缩放的局部放大方法

图6

此外,局部详图还支持重生成方式。当原图的形状、尺寸、比例发生改变后,设计师只需执行重生成,放大的详图就会同步显示修改后的图形,而无需像以往那样重新绘制局部详图,从而提高了设计效率。有兴趣的设计师可以亲自体验一下。如有更好的方法,欢迎留言评论与小编分享。
