关于设计师完成图纸设计后的出图，通常是要给到施工单位施工或车间进行生产加工，常见的出图分为白图和蓝图，从费用成本考虑总的原则是份数少出白图，份数多出硫酸图晒蓝图。

那么，怎么出图呢？白图可直接通过中望CAD软件打印即可，但大多数情况下，我们出的是蓝图，通常需要将CAD文件打印成PDF版。

而根据企业自己相应的制图标准，通常会有模型出图和布局出图两种方式

今天就给大家介绍一下这两种出图模式

方式一：模型出图

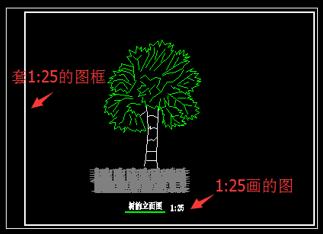

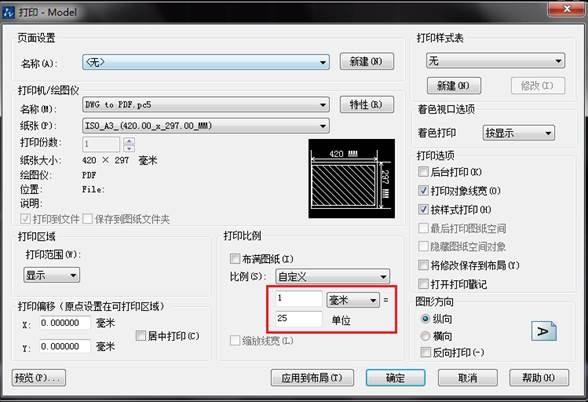

模型出图，简单理解就是，按多少比例绘制的图纸就套用多少比例的图框。如下图，1:25比例画的树，套1:25比例的A3图框。有一点设计师要特别注意，在打印时打印页面中的打印比例须设置成1:25。

图1

图2

方式二：布局出图

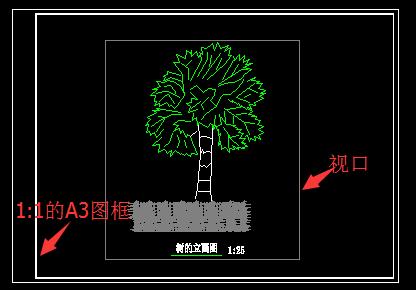

布局出图，也就是按照实际尺寸出图，按照1:1出图。所以这里所套的图框是1:1的图框。

图3

我们一般是在模型中画图，所以做布局出图的时候需要通过“视口”，使模型中的图纸内容显示在布局中。具体操作是：在中望CAD界面中依次点击【视图】——【视口】——【一个视口】，然后在布局中拉一下，即可建立一个新视口。如果在新建视口中没有看模型中的图，可在视口空间内双击鼠标，就能找到模型中的图了。不过此时视口比例还未定，需要定义视口比例。

双击鼠标进入视口，在下图箭头所示的位置输入画图比例1:25，然后敲回车键，比例就设置好了。万一图未完全显示出，设计师可按住鼠标滑轮，当鼠标变成手形后移动图的位置，或将鼠标放在视口外，双击跳出视口，然后拉视口边缘调整视口的大小。最后再套上图框，打印PDF即可。

图4

关于出图模式就讲解到这里了，有兴趣的不妨亲自体验下。私信“免费体验”有干货。
