我的CAD为什么不能填充了?这几种解决方法请收藏一下

时间:2018-06-29 08:59作者:图纸之家点击:

填充在CAD的意义是用来表示图形中一些特殊的区域,它可以是一些重复的图案单元,也可以是单色或渐变的填充。

其创建方法也很简单,可以拾取一个封闭的图形,也可以在封闭区域中拾取一个点。

填充的参数有很多,在实际使用过程中也经常会遇到一些问题,以下列举几种情况的解决方法,希望可以帮助到大家。

例如我们在进行填充的时候有时会发现没有任何的错误提示就是看不见填充。

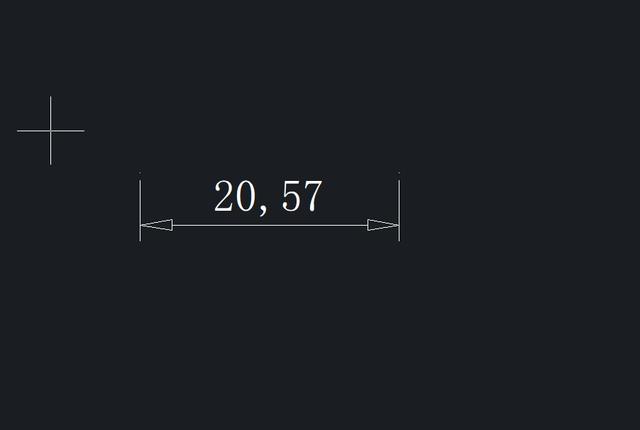

图纸中无论什么样的区域,无论什么样的填充图案和比例,操作一切正常,但填充完却看不到任何图形。遇到这种情况是什么原因呢?我们可以简单分析一下遇到这种情况,我们可以绘制一个标注,我们会发现标注的箭头也是空心的。

我的CAD为什么不能填充了?这几种解决方法请收藏一下

图1

如果遇到这种情况的话,是比较好解决的,对于填充显示,在CAD中有一个控制变量当我们图中密集的填充比较多,影响了操作性能的时候,是可以将填充的显示关掉的。要想让填充显示出来,只需做简单的设置即可。设置方法有两种:

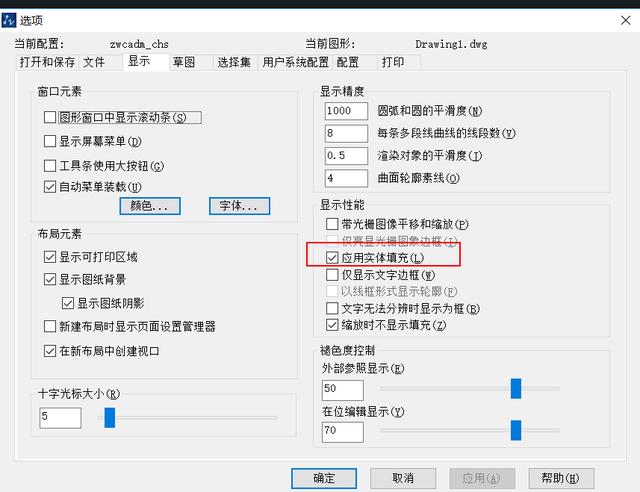

第一种办法:我们可以通过设置选项中的参数完成设置

我的CAD为什么不能填充了?这几种解决方法请收藏一下

图2

第二种办法输入命令

控制填充显示的系统变量是FILLMODE, 我们可以调整系统变量的开启或关闭

我的CAD为什么不能填充了?这几种解决方法请收藏一下

图3

在我们设置完选项或变量后,我们会发现填充箭头和多段线以及之前的填充并没有显示出来,但如果我们现在再进行填充,填充应该可以正常显示了。之前绘制的填充之所以没有显示,只是没有重新生成显示数据。

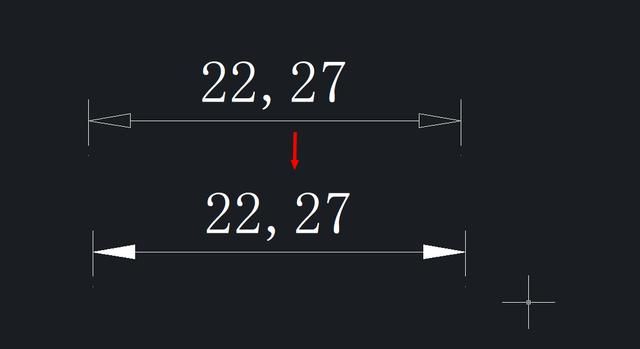

输入RE,回车,标注箭头、宽多段线和填充就都显示正常了。

我的CAD为什么不能填充了?这几种解决方法请收藏一下

图4

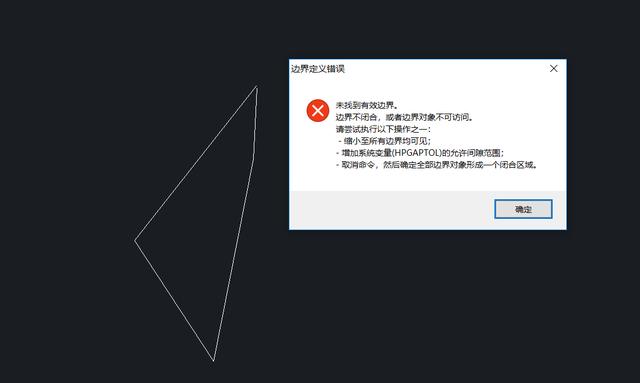

除了以上的两种情况以外边界不封闭也会导致无法填充

我的CAD为什么不能填充了?这几种解决方法请收藏一下

图5

这种状况有两种解决方法:

一、找到有间隙的位置,编辑图形将图形连接起来。

二、设置填充的间隙值,让填充允许的间隙值大于间隙的宽度。

以上就是几种常见的不能填充的原因及解决方法,当然,如果填充边界更复杂的话,也是要具体问题具体分析。如果大家有任何问题欢迎提问邀请回答或者留言...
