资深设计师分享干货:CAD中怎样快速修改轴号

时间:2018-05-30 10:23作者:图纸之家点击:

在建筑设计中,设计师绘制的轴号可以根据具体的需要,进行细节的调整。今天,小编以中望CAD建筑版为例,就轴号修改的一些常用功能给大家进行介绍和说明。

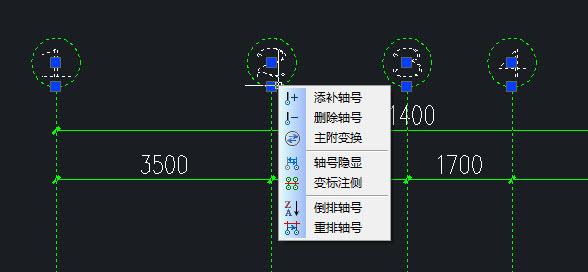

轴号修改功能大多在选择轴号后,右键鼠标菜单里。比如,需要在两个轴号中间的位置添加一个轴号的时候,可以使用"添补轴号",选择前一个轴号,然后选择两个轴号的中间位置的某一点,定出添加轴号的位置,这样新的轴号就生成了。并且新的轴号生成后后面的轴号值会自动进行调整,同样,对于轴号的删除,剩余的轴号也会自行调整号码。

资深设计师分享干货:CAD中怎样快速修改轴号

图1

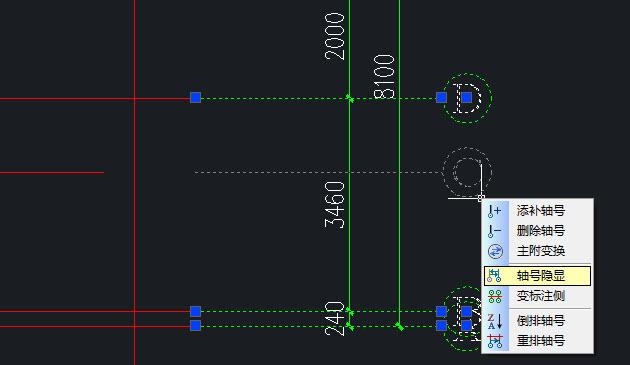

有部分轴号,有时我们不需要显示,或者只需要单侧显示,那么可以用中望CAD建筑版的"轴号隐显"功能进行处理。轴号隐藏后,一般情况下在图纸中就消失了,但是在选择轴号对象时,会以灰色的方式显示出来,这样就能判断是否有消隐的轴号了。与删除轴号不同,消隐后的轴号号码依然保持不变,并随时可以选择再次显示。

资深设计师分享干货:CAD中怎样快速修改轴号

图2

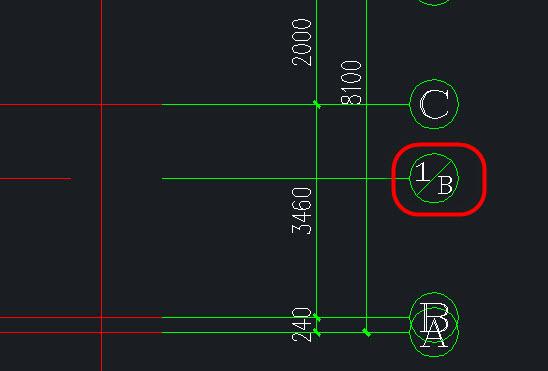

如果需要将轴号变为附加轴号,则可利用软件提供的"主附变换"功能,可对轴号进行调整,如下图变换一个轴号为附加轴号。

资深设计师分享干货:CAD中怎样快速修改轴号

图3

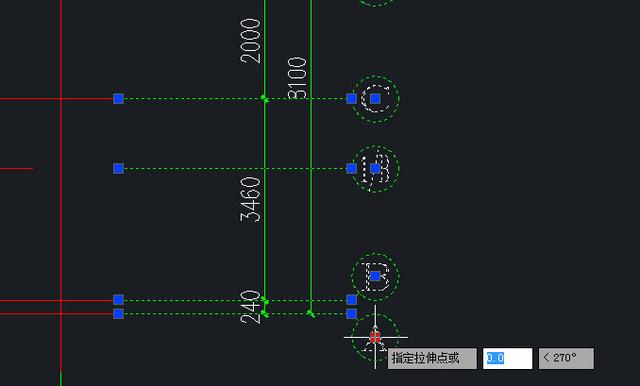

细心的设计师会发现,图中AB轴号有重合,对于这种间距很近的轴线标号来说,容易产生这种问题。当然,解决起来也十分简单:选择轴号后,选取轴号圆心中间的夹点,鼠标拖动进行调整。软件里已经有设定好调整的效果,对于图上这种,只能上下两个方向进行,结果如下图,不用担心由于鼠标拖动不准导致调整后的轴号位置不确定或者不规范。

资深设计师分享干货:CAD中怎样快速修改轴号

图4

而对于轴号的重新排序,中望CAD建筑版也有相应功能,小编在这里就不多说了。需要注意的是,以上针对建筑的轴号修改的功能,必须是建筑软件绘制的轴号对象,如果图纸是普通CAD通过建立图块或者其他方式绘制的,无法利用上面的功能进行调整。

如果你有任何疑问或者建议,欢迎留言与小编互动。
