CAD设计智能化功能推荐:圆孔标记

时间:2018-06-12 14:19作者:图纸之家点击:

众所周知,在机械绘图中,标注是必不可少的。直观明了的标注能让图纸更具体更形象,一目了然。而其中圆孔的标记也显得尤为重要,传统的圆孔标记,您是怎么做的呢?今天就给大家介绍一些圆孔标记的方法和具体操作步骤。

CAD设计智能化功能推荐:圆孔标记

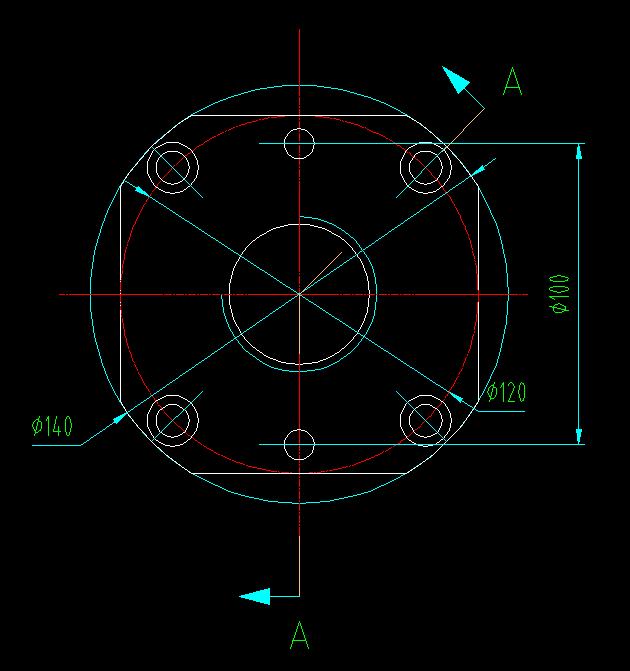

图1

通常情况下,使用中望CAD画好图纸,在其他标注都完成后,才进行圆孔标记。首先,选择其中一个圆,开启捕捉后使用直线命令使该圆分成4等分。

CAD设计智能化功能推荐:圆孔标记

图2

然后,选择填充命令BHatch,修改图库样式和样例选择好标注的颜色。

CAD设计智能化功能推荐:圆孔标记

图3

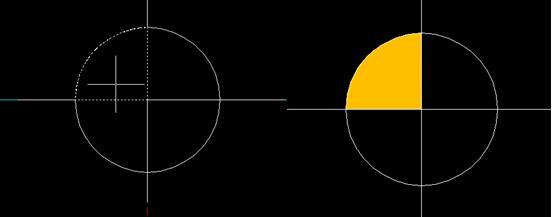

其次,选择圆孔中要标记的某一部分,有可能是四分之一,也有可能是八分之一。设计师需根据图纸实际标记要求来定。点击确定后,该部分被填充完毕,即完成一个圆孔的标记。其他圆孔可以通过插入块得到或直接复制粘贴。

CAD设计智能化功能推荐:圆孔标记

图4

通过以上的步骤就可以完成圆孔的标记了,不过会耗费较多的时间。下面,跟大家分享一个更加便捷实用的方法,单单是圆孔标记就可以节省很多时间。

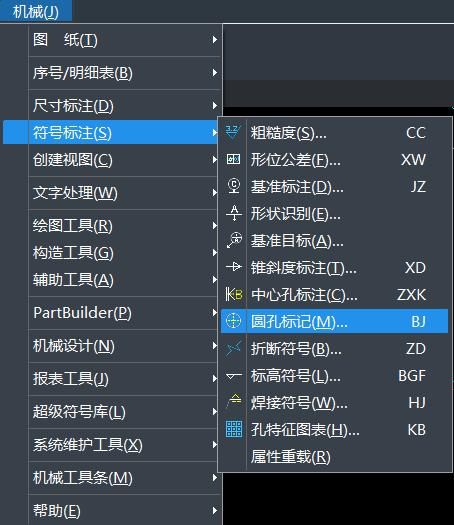

打开中望CAD机械版2018软件,依次选择【机械】—【圆孔标记】功能。软件提供了12种圆孔标标记方式,且全部是按照机械制图标记的规定显示的。

CAD设计智能化功能推荐:圆孔标记

图5

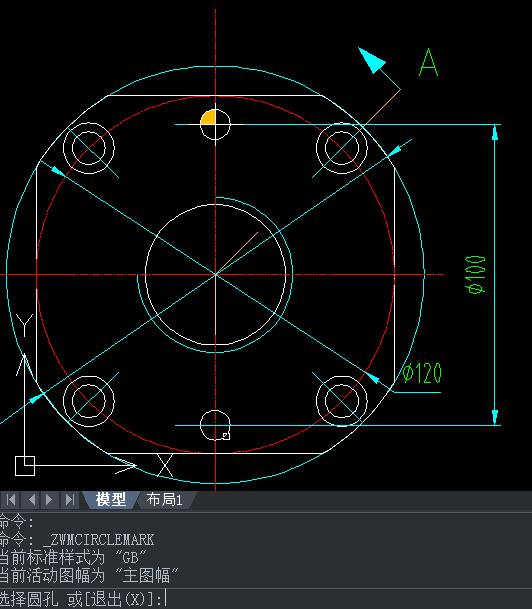

设计师选择【设置】后,在【圆孔标记设置】对话框中可以选择系列与标记属性。在选择标记形式后选择孔即可自动完成绘制,且能够连续标记多个同类型的圆孔,操作简单快捷。

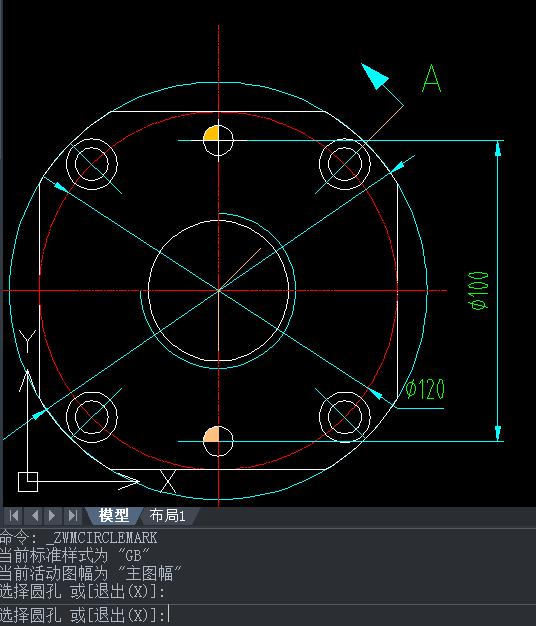

CAD设计智能化功能推荐:圆孔标记

图6

CAD设计智能化功能推荐:圆孔标记

图7

使用圆孔标记功能,设计师可一步实现圆孔的归类标记,提高设计绘图效率,有兴趣的设计师可以亲自体验一下。
