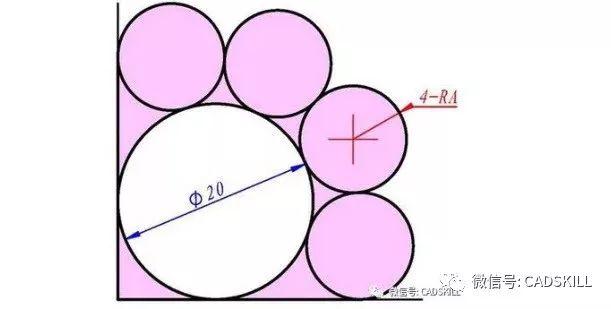

前几天有网友在群里问一张练习图怎么画，这应该是一道CAD考试题，可以说一道纯粹是几何题，如下图所示。

前几天在贴吧看到有人提过类似问题，这种题目用参数化约束肯定能画出来，如果想不用约束画出来难度比较大，因此也就没去研究。

但这位朋友还比较执着，一直再研究，于是研究了一下用约束怎么画这张图，这里将方法简单给大家介绍一下，同时也给大家看一下约束的用法。

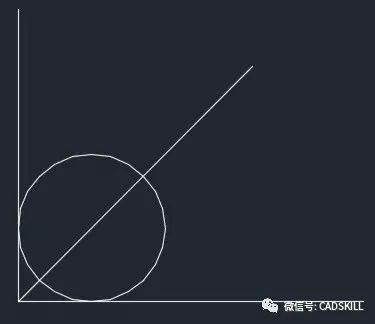

首先分析一下这张图，已知条件只有一个圆的直径是20，其他其实都是图形之间的相互关系，圆和直线相切，圆和圆相切，四个圆的半径相等，这些其实就是约束条件。如果我们自己一个个去添加这些条件，还是很麻烦的，我们可以将这张图进行适当的简化。我们从直线交点做一条45度的线，这条线正好将图形切成两半，这样我们就只需要设置两个小圆的约束就可以了，如下图所示。

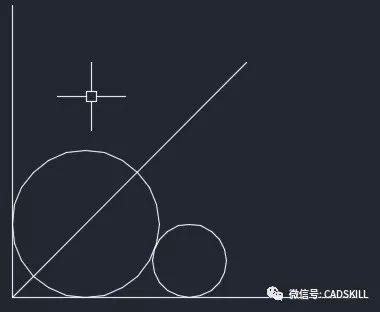

用相切相切半径T先画一个跟竖线或横线相切，同时与圆相切的圆，半径可以先设置为5，如下图所示。

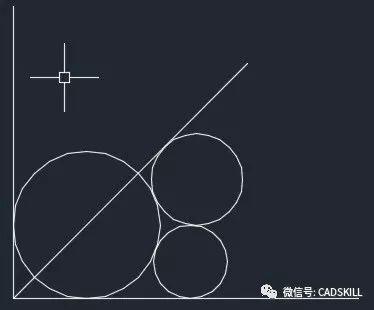

然后用相切相切相切的方式画另外一个小圆，让它与两个圆和45度斜线相切，如下图所示。

下面我们就可以用约束了，首先用自动约束，让软件根据图形当前的状况自动添加各种相切、水平、竖直的约束，然后就只需要设置两个圆相等，大圆直径为20就可以了，操作步骤如下：

确实针对这种靠几何题，让CAD软件自己来算尺寸是简单多了，但这种图对熟悉参数化约束的操作是有帮助的，但如果花过多时间研究这种图怎么画就有点得不偿失了。

如果你知道不用参数化约束可以快速画出此图形的方法请留言。
