AUTOCAD从2006版就提供了块编辑功能，国产的浩辰CAD也在2012版添加了此功能，利用块编辑功能不仅可以编辑图块，还可以给图块添加参数、动作、可见性、查询列表等，让图块动起来，成为动态块（DYNAMIC BLOCK）。之前发过几篇文章简单介绍动态块，现在有不少朋友希望能讲解一下动态块的操作，我手里有一些素材，随后整理一下慢慢分享给大家。

CAD中的动态块是什么？动态块到底有什么用？

教你定义CAD动态块的可见性参数

CAD动态块的链动作怎么用？

下面给大家分享一下粗糙度图块的制作方法，讲解中图形绘制和属性文字的定义步骤不再详细介绍，重点介绍参数和动作的定义。

一、绘制图形并定义属性文字

按照尺寸绘制粗糙度的图形，图形由直线和圆组成，如下图所示。

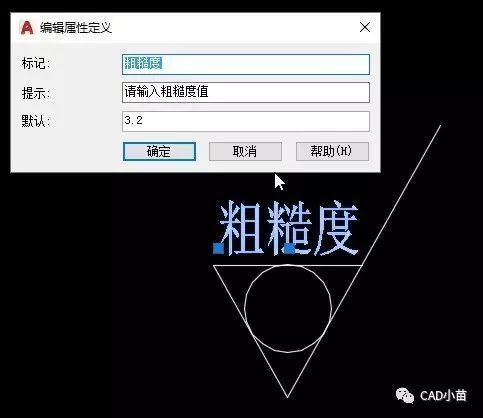

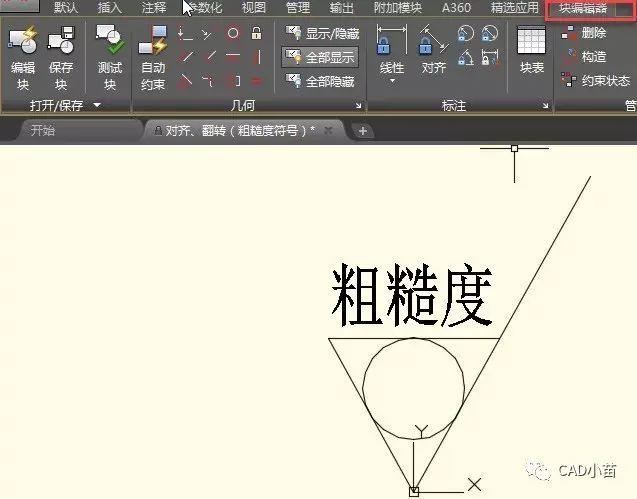

用属性文字（ATTDEF）书写粗糙度，最好设置为居中对齐方式，文字高度按照规定设置，将属性文字定位到图形的上方合适位置，如下图所示。

什么是属性块？CAD属性块如何创建？属性文字和普通文字有什么区别？

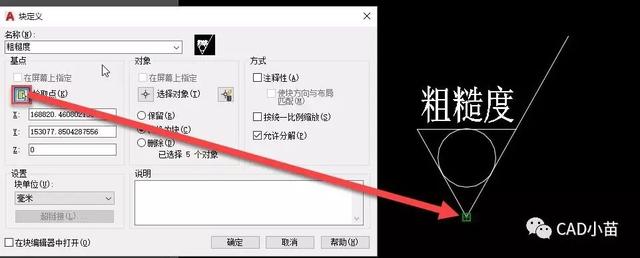

框选图形，输入B，回车，创建名为粗糙度的图块，基点定义图形的底部，如下图所示。

其实用块编辑命令也可以直接创建图块，先输入图块名，然后再绘制图形。但通常大多数人都习惯先创建图块然后再进入块编辑。

因为这个图块加入了属性文字，双击会弹出增强属性编辑器，需要单击块编辑按钮或输入BEDIT命令来编辑进入块编辑器。

二、设置可见性

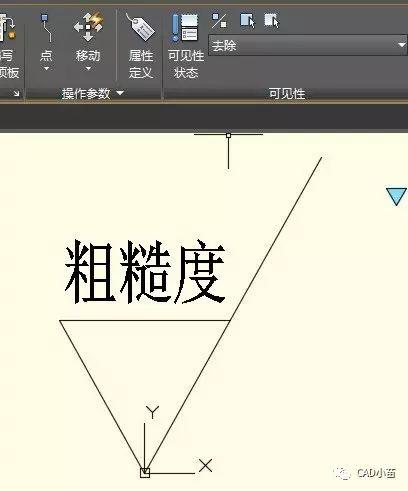

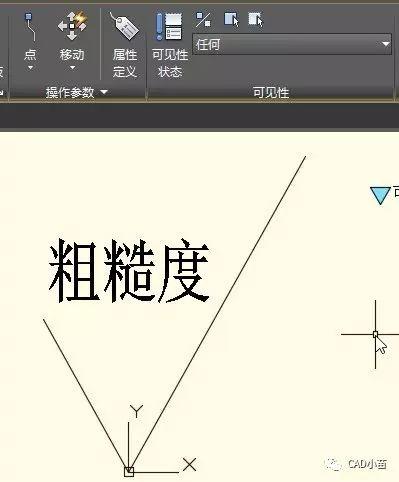

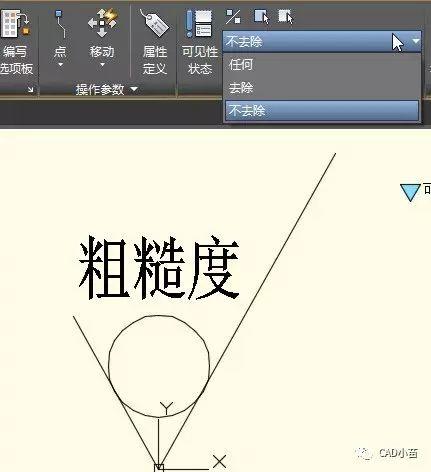

之前发过介绍可见性操作的文章，这里简单说一下，创建三个可见性状态，在三种状态下分别设置一些图形不可见，如下图所示。

设置完可见性后可以单击“测试块”按钮测试设置的效果是否正确，如果不正确可以关闭测试块直接返回块编辑器修改。

三、添加对齐动作

粗糙度在插入时，希望跟所在平面方向对齐，可以通过对齐参数来实现这样的效果。

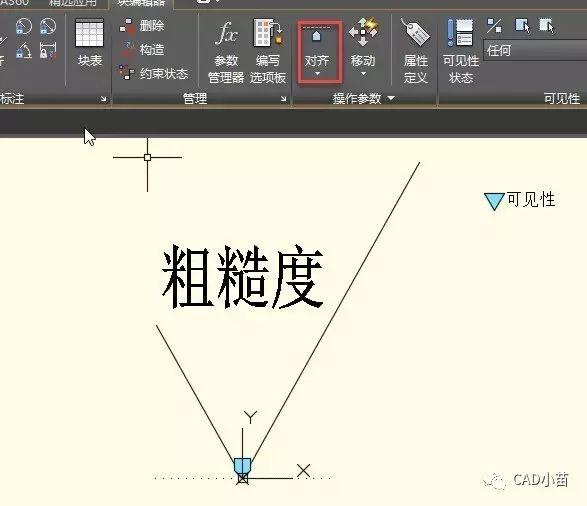

在动态块的工具选项板或顶部的命令面板中选择对齐参数，捕捉图块底部的点，然后水平拖动确定对齐的方向，如下图所示。

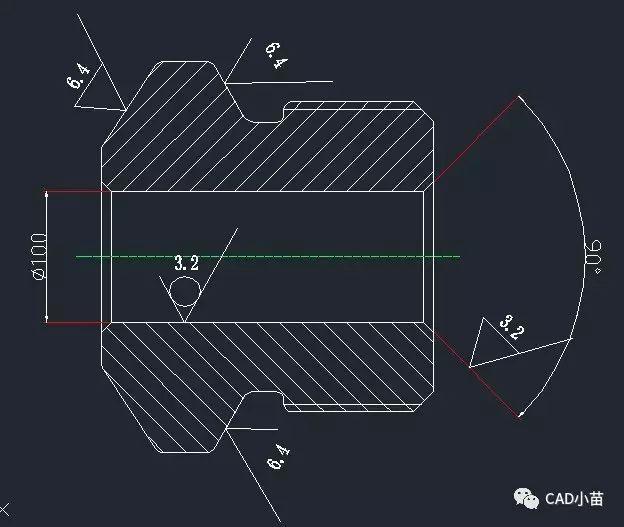

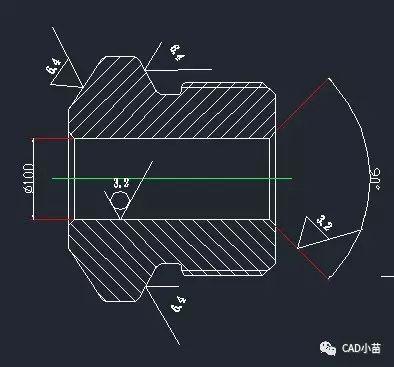

虚线方向就是设置的对齐方向，对齐参数可以赋与动态块自动对齐功能，省去旋转图块的步骤。当我们将粗糙度放置到图形的线上时，会根据线的方向调整方向，如下图所示。

如果不放心也可以先测试块然后再返回继续编辑。

四、设置 翻转动作

粗糙度与选定线对齐后，虽然图形对齐了，但文字却有可能因翻转而不可读，为了得到正确的标注，需要增加文字翻转功能。

1、添加翻转参数

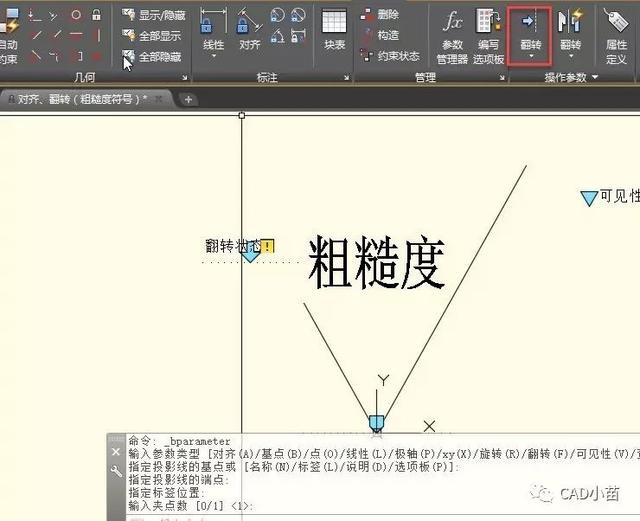

点击翻转参数图标，先指定翻转的基点，基点最好与文字的中间位置对齐，然后水平拖动光标，设置投影线的方向为水平，也就是说要让文字上下翻转，标签的位置随意，夹点默认设置成一个就可以了，如下图所示。

第一次如果定义的效果不好没有关系，后面如果发现问题，我们可以返回块编辑器里再调整。

2、添加翻转动作

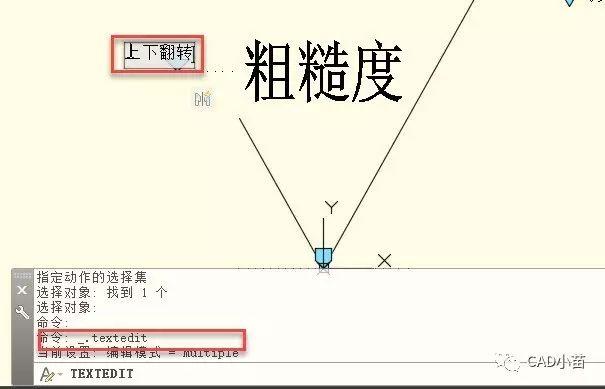

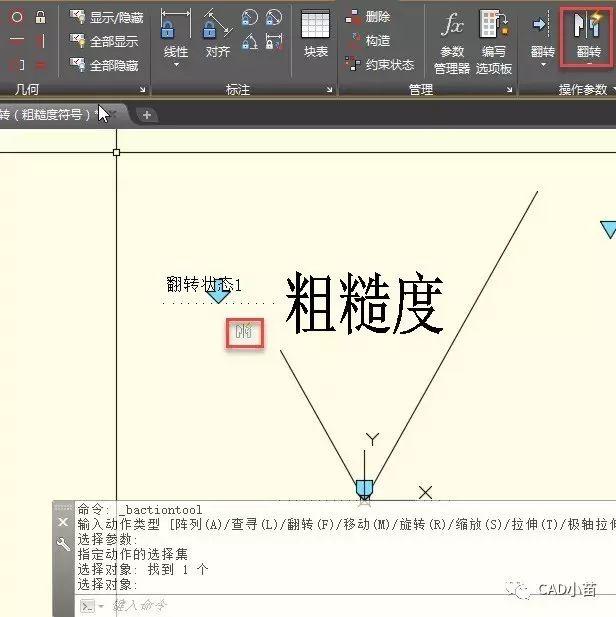

单击动作面板上的翻转动作图标，根据提示选择刚才定义的翻转参数和文字对象，如下图所示。

如果为了便于跟其他参数区分，在创建参数和动作后可双击文字进行编辑动作名称，如下图所示。

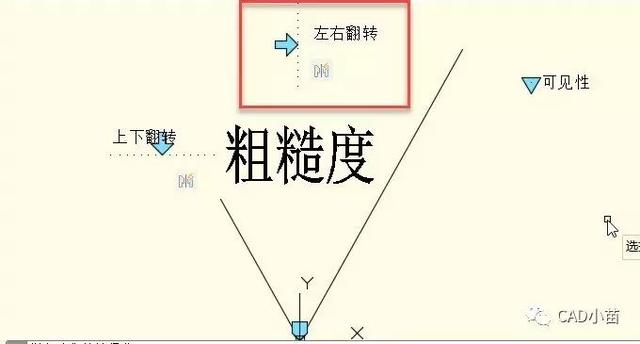

用相同的方法添加一对垂直方向的翻转参数和动作，如下图所示。

3、测试动态块

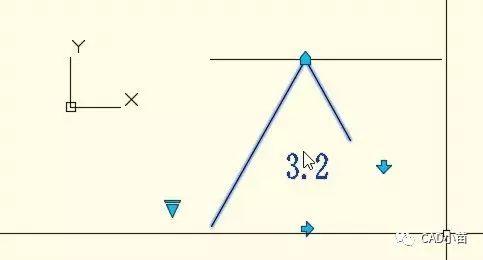

可以看到，增加翻转参数以后，只要单击翻转夹点，便可以将文字翻转到正确的位置，如下图就是文字通过左右和上下翻转后的效果。

经过上述操作后我们的动态块就彻底完成了，可以保存图块并退出块编辑器了。

这么一个动态块几乎可以满足我们在各种图形中标注粗糙度的需要，，不仅可以利用属性文字输入不同的粗糙度值，还可以利用可见性设置三种形式，利用对齐让粗糙度与标注的平面对齐，利用翻转在文字颠倒的时候保证文字的可读性。

由于时间有限，步骤写得不是太详细，大家如果操作中遇到问题，可以反复多尝试几次，相信大家都可以做出来。

以上技巧适用于AUTOCAD和浩辰CAD等提供了块编辑功能的CAD软件。

更多CAD使用技巧请关注我的头条号或公众号。
