学CAD制图的,请问别名和快捷键怎么区分啊?

时间:2017-10-20 09:35作者:图纸之家点击:

熟悉CAD设计绘图的用户,经常会听到别名和快捷键这两种说法,当然也是如数家珍。但对于刚刚接触CAD软件的学生或者新手来说,准确地分辨两者的区别还是有一定压力的,好比问“CAD哪个版本好用”这样的问题,很难以用三言两语说出个所以然。下面,小编就通过简单的栗子来给大家科普一下。

学CAD制图的,请问别名和快捷键怎么区分啊?

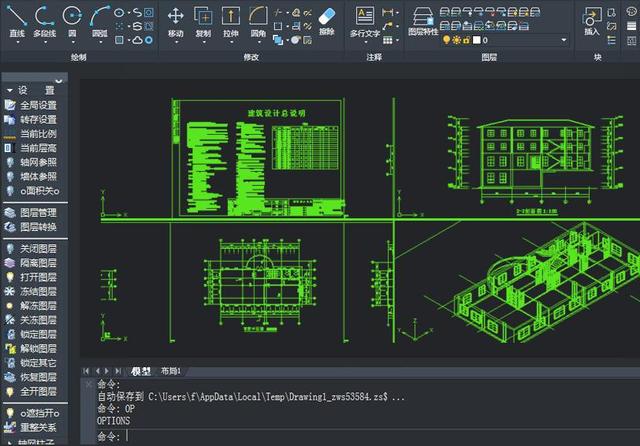

图1

比如说,我们要画条直线,在中望CAD的命令行中输入字母L就可以调用直线(LINE)命令,所以L是直线命令的快捷键,而在软件中则被称为LINE的别名。可能很多用户感觉更加的云里雾里。那小编说的更加直白一点吧,快捷键就是诸如F1、CTRL S这样的功能键和组合键,按快捷键可以直接执行命令或修改设置,比如我们常用CTRL C,直接把选中的内容复制到剪贴板(也就是执行了COPYCLIP的命令)。

学CAD制图的,请问别名和快捷键怎么区分啊?

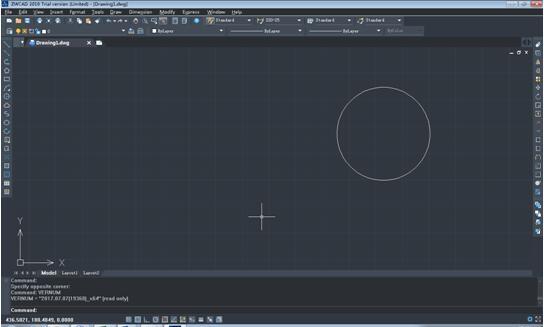

图2

而别名是将命令的简化版,我们输入别名后会出现在命令行,需要我们敲回车键确认才能执行,比如输入字母“L”后,如果不回车软件是不会有任何动作的,当用户敲回车键后才会执行直线命令。

从这点来看,别名的作用与快捷键差不多,主要是简化了操作提高制图效率。所以通常情况下别名也叫做快捷键。在中望CAD中,快捷键是在菜单和界面文件中定义的,最新的版本可以用CUI命令定义。而别名通常是由一个特殊的文本文件(扩展名为*.PGP)定义的。

PGP文件的格式很简单,基本格式如下:

A, *ARC

AD, *ATTEDIT

……

前面A和AD就是命令的别名,*号后面的是命令。很多时候,我们习惯将经常会用到的命令定义为单个或两个字母,这样可以节省命令输入的时间,从而提高绘图速度。不过特别需要注意一点,那就是不要把多个命令都设置成为同一个别名,否则只有最前面的一个会起作用。

学CAD制图的,请问别名和快捷键怎么区分啊?

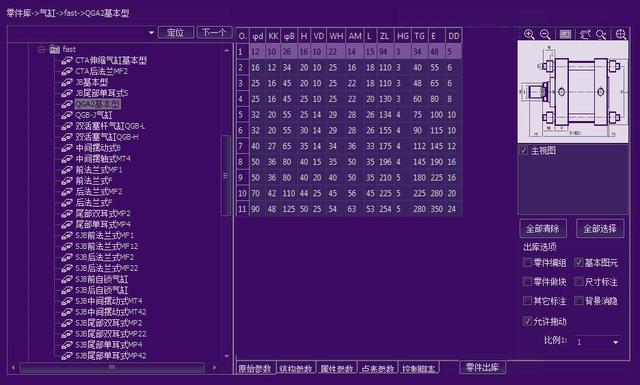

图3

作为专业设计师,一款好用的CAD软件必不可少,如果需要正版激活码,可关注中望CAD微信号领取。
