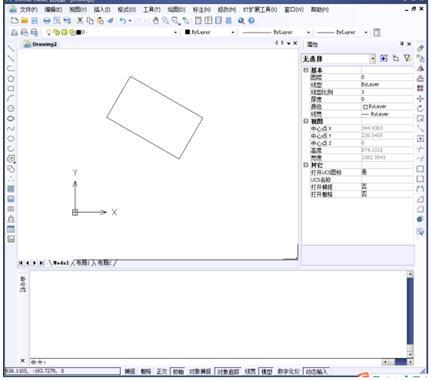

设计师在打开CAD图纸后，有时候会遇到一些倾斜的图形需要“扶正”，如下图所示的图形。如果不把图形变正，在进行下一步绘图操作时可能会比较麻烦。那么，大家知道摆正图形需要怎么操作吗？有没有更快捷的方法呢？小编仍旧使用中望CAD来给各位解答这个问题，以下就是小编为大家准备的CAD实战教程。

图1

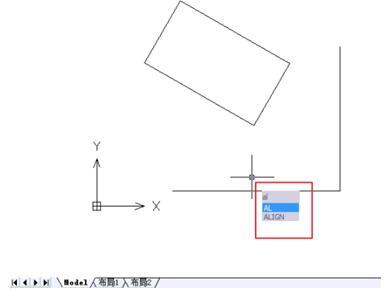

1.启动中望CAD软件，在绘图界面画两条垂直相交的直线，如图所示。然后输入al 空格键。

图2

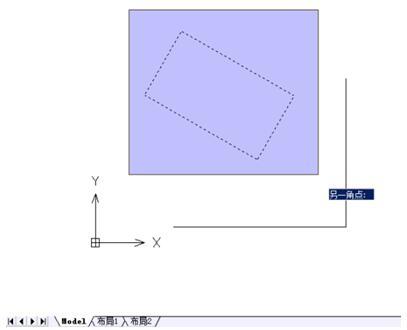

2.选择需要旋转的对象，再按空格键。

图3

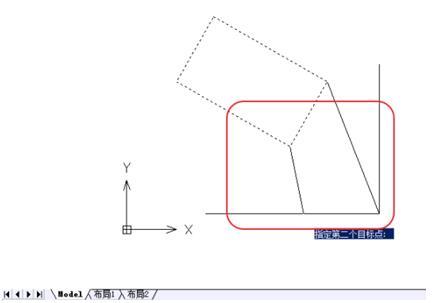

3.如图，虚线部分为被选中的图形，点击图形的一角并连接到垂足。

图4

4. 再选择图形的另一角，并连接到下面一条平行的线的任意一点。

图5

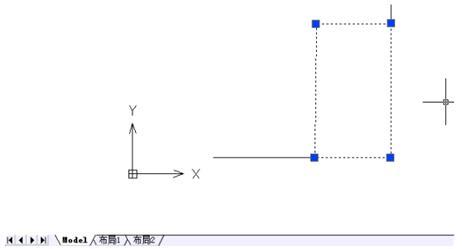

5. 按空格键，此前倾斜的图形已经变正了。

图6

经过几步简单的操作就可以将倾斜的图形变回正常，而后续的操作也能够更加的顺利。其实，相比2007版、2010版，最新的中望CAD2018具备了更多实用性的功能，同时设计师还可以手机关注中望CAD微信号领取到激活码。如果你有一些关于CAD设计技巧，欢迎与小编分享。
