新手必收的CAD练习图,内附详细步骤教程!

时间:2018-02-01 14:20作者:图纸之家点击:

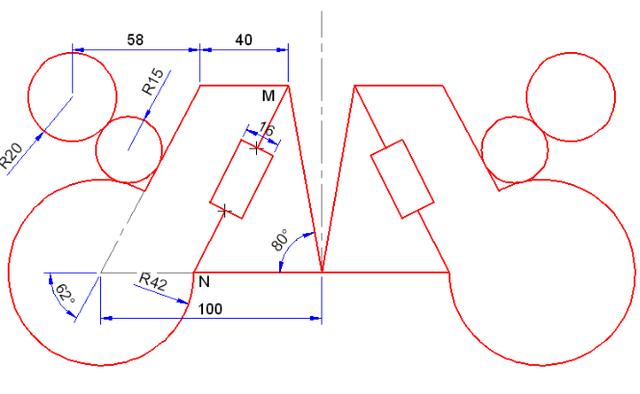

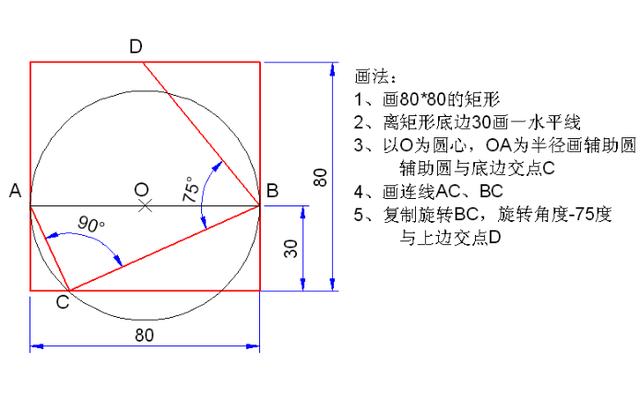

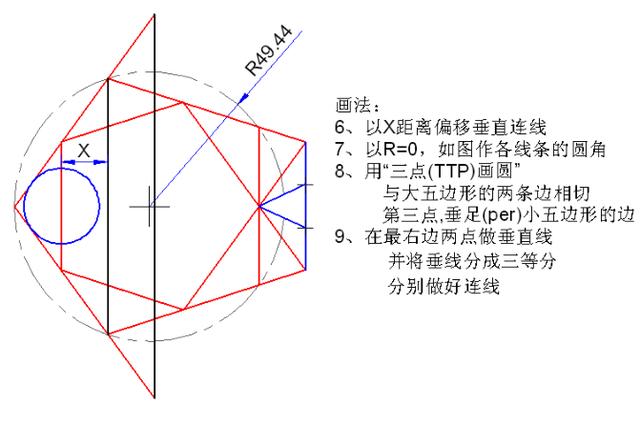

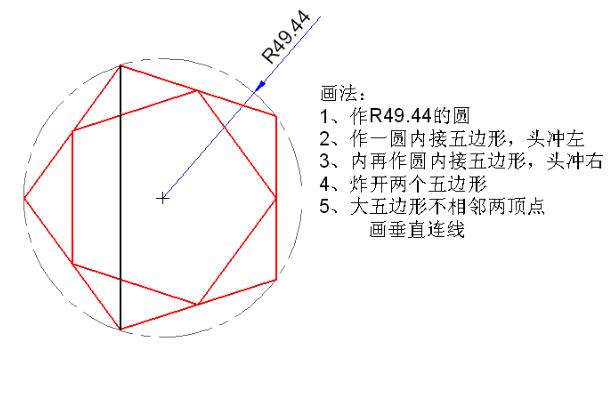

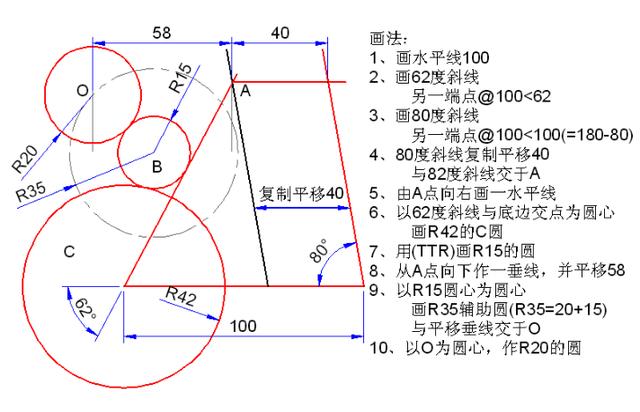

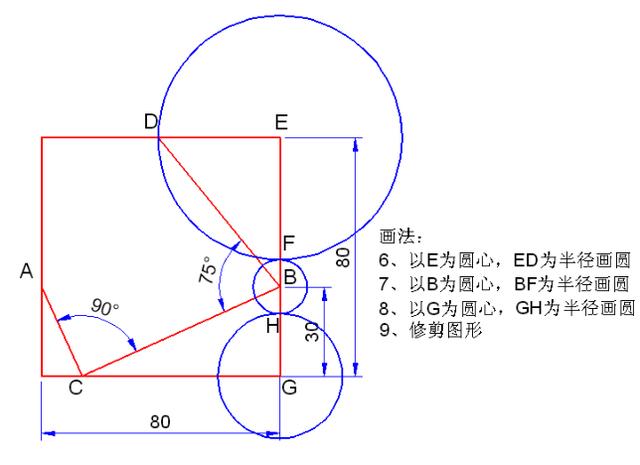

想要学好CAD绘图怎么可以少的了,CAD图纸的练习呢?毕竟这是一门需要动手能力十分强的工作,一个成功的设计师,在前期的绘图过程中必定是要不断的练习,才会有后来的辉煌,今天就和大家一套练习图纸,带有详细的教程,十分的适合新手绘图,一起看看吧。

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

新手必收的CAD练习图,内附详细步骤教程!

以上的练习图,对于大家的绘图都是会有着很好的帮助。勤加练习对于绘图能力必定是有着或多或少的提高,当然一个好的设计师,同时也需要考虑到绘图的效率,就需要大家适当的运用快捷键了,具体有哪些快捷键呢?这里分享给你。

【Ctrl】+1PROPERTIES修改特性

【Ctrl】+2ADCENTER设计中心

【Ctrl】+BSNAP栅格捕捉

【Ctrl】+CCOPYCLIP复制

【Ctrl】+FOSNAP对象捕捉

【Ctrl】+GGRID栅格

【Ctrl】+LORTHO正交

【Ctrl】+NNEW新建文件

【Ctrl】+OOPEN打开文件

【Ctrl】+PPRINT打印文件

【Ctrl】+SSAVE保存文件

【Ctrl】+U极轴

【Ctrl】+VPASTECLIP粘贴

【Ctrl】+W对象追踪

【Ctrl】+XCUTCLIP剪切

【Ctrl】+ZUNDO放弃

【F1】HELP帮助

【F2】文本窗口

【F3】OSNAP对象捕捉

【F7】GRIP栅格

【F8】ORTHO正交

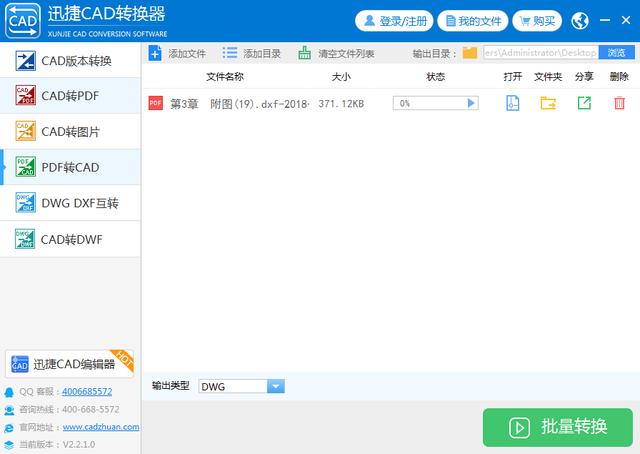

在CAD绘图中经常的会遇到CAD文件格式的转换?如何快速的进行转换呢?不妨试一试迅捷CAD转换器,支持各种格式的转换,而且简单容易操作,下载安装就是免费的进行使用。
