如何自定义CAD线型

CAD（无论是AutoCAD还是国产浩辰CAD等同类CAD软件）中的线型是以线型文件（也称为线型库）的形式保存的，其类型是以“.lin”为扩展名的纯文本文件。可以在CAD中加载已有的线型文件，并从中选择所需的线型；也可以修改线型文件或创建一个新的线型文件。

1. 线型定义格式

线型定义由标题行和模式行两部分组成。

(1) 标题行：由线型名称和线型描述组成，标题行以“*”为开始标记，线型名称和描述由逗号分开，其格式为：

*线型名称[，线型描述]

(2) 模式行：由对齐码和线型规格说明组成，中间由逗号分开，其格式为：

对齐码，线型规格说明…）

例如：在默认线型文件中对BORDER（边界线）的定义如下：

其中对齐码“A”表示该线型采用两端对齐方式。

2. 简单线型的定义

简单线型是由短划线、点和空格组合而成。在简单线型的规格说明中，正数表示其值为长度的短划线，负数表示其绝对值为长度的空格，0表示点。例如在BORDER的规格说明“A，.5，-.25，.5，-.25，0，-.25”中，.5表示0.5个单位长的短划线，-.25表示0.25个单位长的空格，0表示一个点。

3. 复杂线型的定义

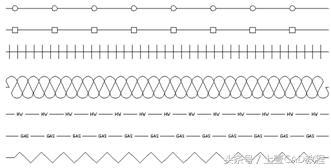

复杂线型是在简单线型中嵌入符号、字符串或形等其它元素而成的。如图1-1所示。

(1) 在线型规格说明中嵌入文字的格式为：

["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中：

“string”：嵌入的文字，须用双引号括起来。

style：嵌入文字所用的文字样式名。

R：嵌入文字相对于画线方向的倾斜角度。

A：嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。

S：嵌入文字的比例因子。

X：嵌入文字在画线方向上的偏移量。

Y：嵌入文字在画线方向的垂向上的偏移量。

例如：对“GAS_LINE”线型的定义如下：

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--

A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25

(2) 在线型规格说明中嵌入形的格式为：

[shape,shape file,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中：

shape：嵌入的形。

shape file：嵌入形所在的形文件，该文件应在CAD的字体路径中，常用的符号形有LTYPESHP.SHX和AAA.SHX.

R、A、S、X、Y的意义同上。

例如：对“FENCELINE2”线型的定义如下：

*FENCELINE2,Fenceline square ----[]-----[]----[]-----[]----[]---

A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1

4、 线型的创建和修改

通过前面的学习已经了解了线型是如何定义和保存的，在此基础上对标准线型进行修改或自己创建新的线型。在

实例1 创建”interval”和“ARROW”线型

(1) 使用Windows附件中的“记事本”程序创建一个名为“user.lin”的文件。

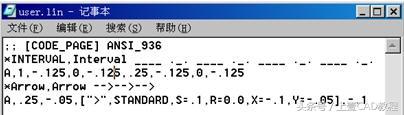

(2) 在该文件中添加如下内容，如图3所示。

*INTERVAL,Interval___._.____._.____._.____

A,1,-.125,0,-.125,.25,-.125,0,-.125

*Arrow,Arrow -->-->-->

A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1

(3) 进入CAD，载入线型文件“user.lin”，即可使用该文件中定义的“INTERVAL”和“ARROW”线型，图4显示了使用这两种线型的例子。

说明 使用“-linetype”命令，如果该线型己在库文件中存在，则系统会提示用户该线型已经在库文件中定义，并询问用户是否重新定义。用户可对其重新定义来实现对已有线型的修改。
