100平方米新农村住宅二层小别墅设计CAD图纸及效果图,10x10米

图纸编号:E826 占地面积:96平方米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★,
发布时间:2016-02-02
官方网站:https://tuzhizhijia.com 主体造价:14万左右(仅供参考)
软件介绍

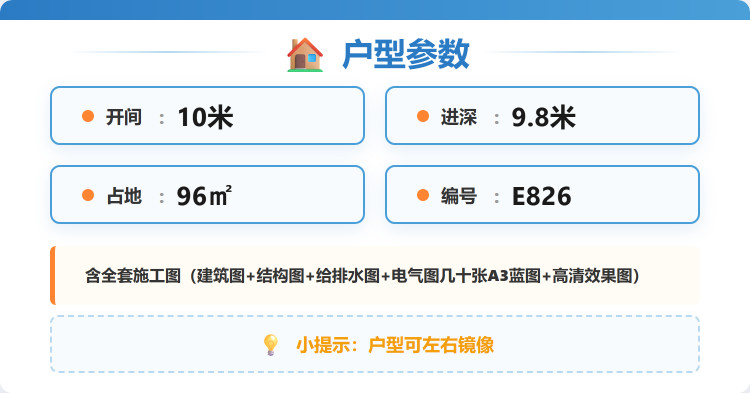

 开间:10米  进深:9.8米

占地面积:96平米

建筑面积:192平米

造价预算:14万

设计功能:

一层:客厅、卧室x2、厨房、餐厅、胜间、洗衣间;

二层:卧室x2、卫由司、客厅上空、起居室、棋牌室、阳台。

图纸详情:

建施:建筑设计总说明、门窗表、一层平面图、二层平面图东立面图、南立面图、 西立面图、北立面图、剖面图、楼梯平面图/剖面图、门窗大样图、天沟大 样图、门楼大样;

结施:结构设计说明、结构构造详图、基础平面布置图、基础大样图、基础大样图 —层柱位布置图、二层柱位布置图、3.770M梁施工图、屋面板施工图、 3.770M板施工图、屋面板施工图、樹弟结构图;

水施:给排水设计说明、 一层给排水平面图、 二层给排水平面图、屋顶给排水平面 图、 卫生间大样图、给排水系统图

电施:电气设计说明及图例、一层照明平面图、二层照明平面图、一层插座平面图 二层插座平面图、一层接地及弱电平面图、二层弱电平面图、屋顶防雷装置 平面图、酉胞系统图卫生间局部等电位联接示意详图、弱电系统图。

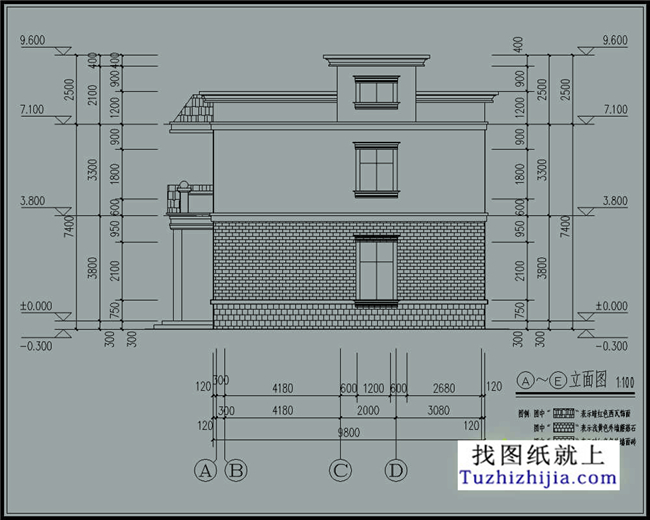

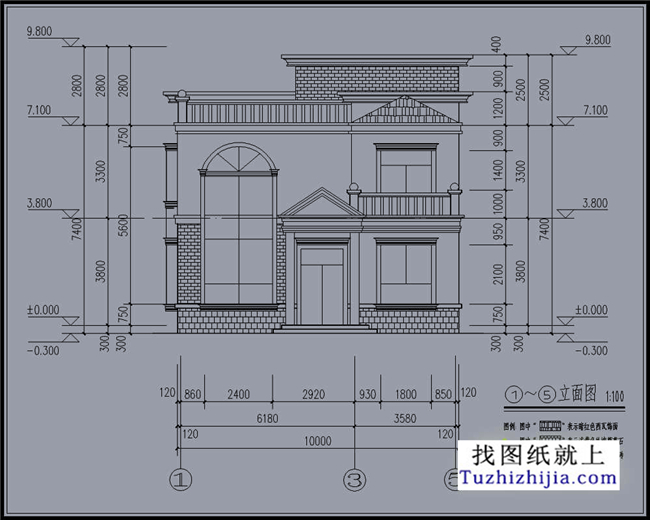

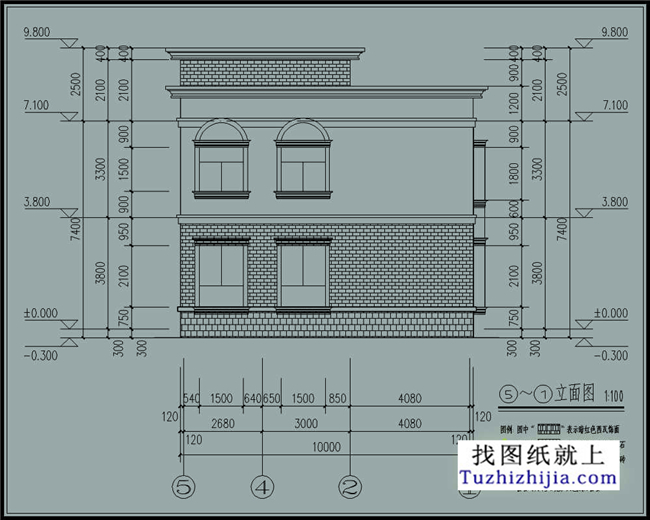

96平方米新农村住宅二层小别墅设计CAD图纸及效果图,10x10米
96平方米新农村住宅二层小别墅设计CAD图纸及效果图,10x10米
96平方米新农村住宅二层小别墅设计CAD图纸及效果图,10x10米
96平方米新农村住宅二层小别墅设计CAD图纸及效果图,10x10米
【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
