有网友问了这样一个问题：明明fonts里有ltypeshp.shx，但是打开图纸文件时读不到这个字体？

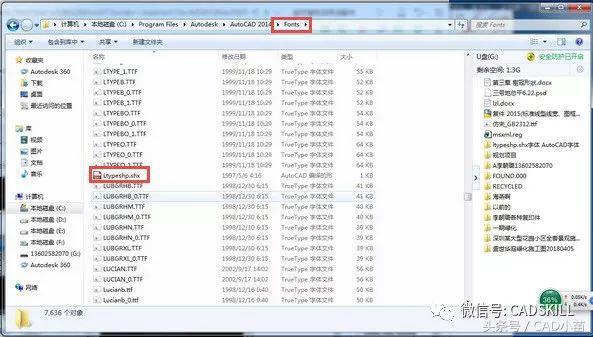

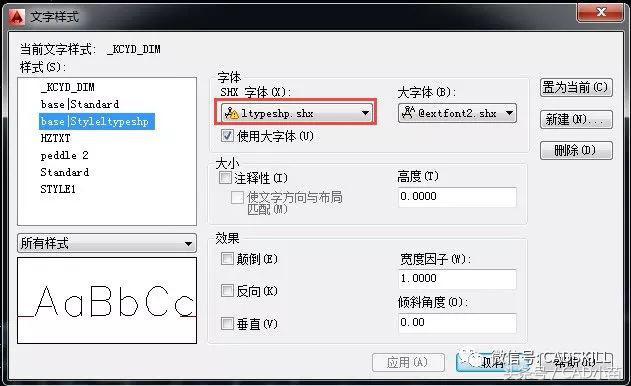

他并没有将图纸发过来，只是根据这个字体名和他的截图我就知道是什么原因了。下面是他发过的截图：

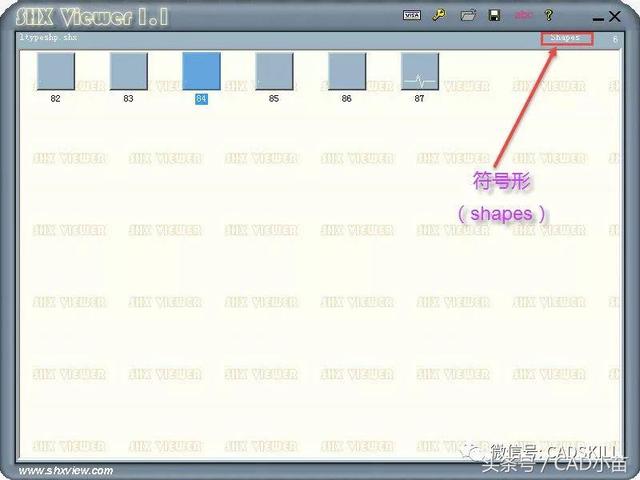

Ltypeshp.shx 从名字看就应该是一个符号形文件吗，而不是一个字体文件，里面保存一些线型用到的符号，如下图所示。

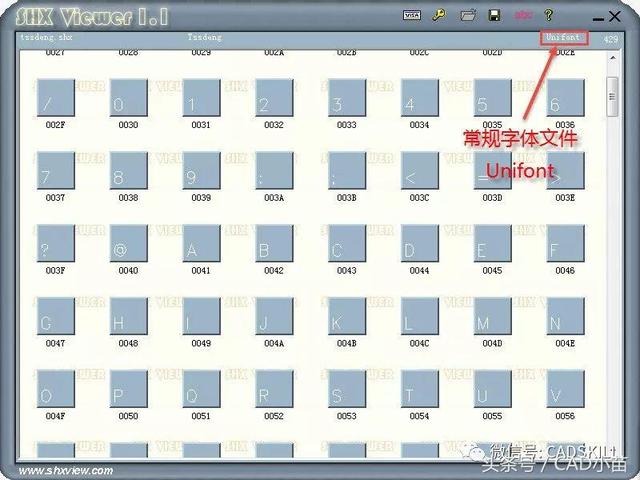

而画那张图的人却将一个正常的字体文件的名字改成了Ltypeshp.shx，这类字体保存的是一些单字节的字母、数字和符号，例如我们常用的txt.shx、simplex.shx和tssdeng.shx，如下图所示。

虽然文件名完全相同，但符号形文件在文字样式对话框中是看不到的，也就是不能替代字体使用。

同样常规字体文件或大字体文件也无法替换符号形文件使用，关于CAD字体文件的分类详细介绍请参看之前的讲解。

遇到这种问题要怎么办呢？

建议的采用方法是：在文字样式对话框中将此字体替换成txt.shx、simplex.shx或tssdeng.shx等常用的字体文件。

由于从他的截图看文字样式是外部参照图用的，因此需要打开外部参照的原图去修改文字样式中的字体。

省事但不建议的方法：在字体目录下将ltypeshp.shx改名，然后复制一个txt.shx、simplex.shx或tssdeng.shx，改名成ltypeshp.shx，自己造一个同名字体。当然如果图纸是同事画的，那就把他使用ltypeshp.shx字体拷过来。

这样打开图就不会出现找不到字体的情况了，但如果将来遇到图中使用了常规ltypeshp.shx文件中符号的就麻烦了！

所以在使用字体的过程中不要随意改名，这样可以避免其他人找不到字体，也可以避免类似同名文件是不相同的类型无法互换使用的情况。
