多线MLINE(ML)并不不是一个常用的命令，低版本有经典界面，我们还可以再菜单中找到多线和多线样式，在高版本的RIBBON界面中，绘图面板中都找不到多线的命令。

多线常用于绘制墙体、道路等图形，但随着天正建筑、浩辰建筑以及一些市政些专业软件的出现，墙体和道路的有专用的绘制工具，绘制和编辑非常简单，因此多线用得人也就越来越少了。多线用得少的另外一个原因就是多线有很多限制，例如只能绘制直线段，早期版本只能用专用工具进行编辑，到高版本才能用修剪、延伸等工具等等，很多人觉得还不如画一条线后再偏移。

尽管如此，还是有不少人用多线，因为经常有人问多线的问题。既然如此，还是简单给大家介绍一下多线使用的相关技巧。

多线(Mline)是Multiple line的简写，也就是多条线，可同时绘制多条平行的由直线段组成的线，快捷键是ML。

一、多线样式

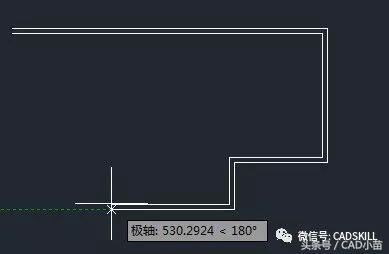

CAD默认提供了一种名为STANDARD的多线样式，这个样式比较简单，可以直接绘制出两条平行线，如下图所示。

多线还可以同时绘制多条平行线，并且可以设置这些线的线型、宽度、间距，还可以设置两端封口的形式，这些都可以在多线样式对话框里设置。

需要注意，多线样式与文字样式和标注样式不同的是：必须先设置样式再绘制多线，如果多线已经绘制好，就无法再编辑它使用的多线样式！

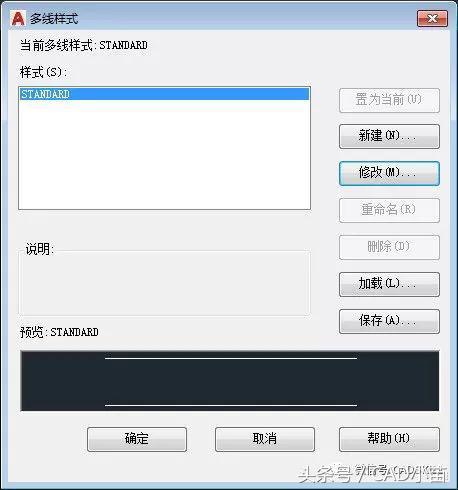

如果你使用的是经典界面，可以在格式菜单中找到多线样式，如果是高版本，建议直接使用命令MLSTYLE，也挺好记的，多线样式对话框如下图所示。

这个对话框比较简单，就是显示可使用的多线样式及预览图，然后我们可以新建和修改多线样式，可以设置当前多线样式，对多线样式进行重命名、删除，此外还可以将设置的多线样式保存为*.mln文件，或加载之前保存的*.mln文件中的多线样式。

可以看到当图中只有STANDARD一种样式的情况下，置为当前、重命名或删除都没有激活，如果我们在图中已经用STANDARD样式画了一条多线，“修改”按钮也会变灰。

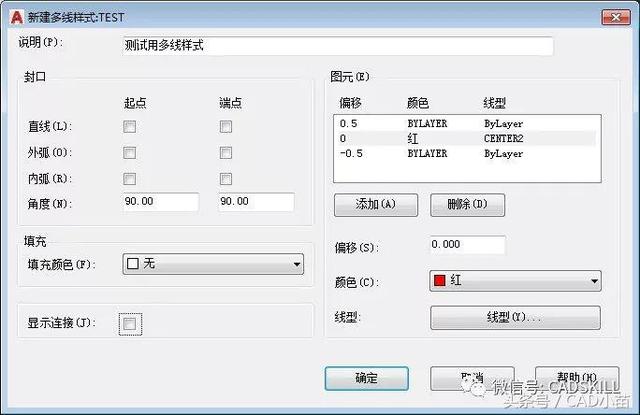

单击“修改”按钮可以直接修改选中的多线样式，单击“新建”按钮会提示我们输入新样式名后继续，最终弹出的修改多线样式和新建多线样式的对话框是完全一样的，如下图所示。

这个对话框看上去很复杂，其实不难。顶部可以添加对多线样式的说明。右侧可以添加线并编辑线距离中心位置的距离、颜色、线型。默认样式在距中心0.5的两侧各有一条线，上图中在偏移为0处，也就是中心位置添加了一条线，线型设置成了中心线，颜色设置成了红色。左侧可设置封口形状，是否填充颜色，以及在多线转折的位置是否显示连接线。设置后可点确定按钮，返回多样样式对话框中查看预览效果，如果效果不对，可以返回继续修改。

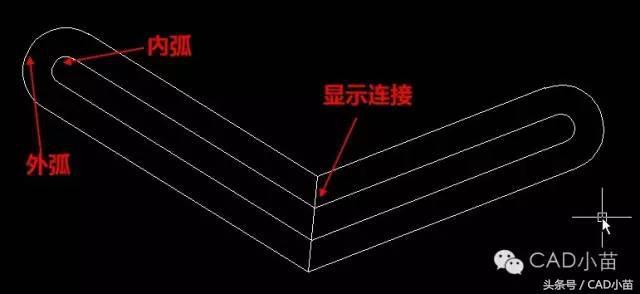

这些参数中其中比较难理解的就是外弧和內弧，只有设置四条线才能看出內弧效果来，如下图所示。

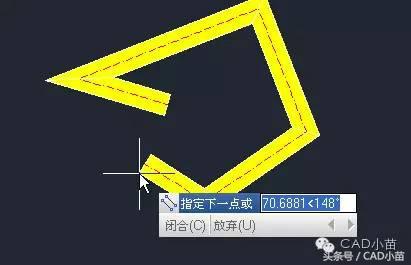

填充颜色就是给多线设置上底色，如下图所示。

如果需要使用多线，这些参数可以都试试，这里就不再详细介绍了，如果遇到问题请留言。

二、多线的绘制

如果多线的样式类似，但宽度不一样，例如我们要绘制240的墙和120的墙不需要分别设置两个样式，只需要在绘制的时候设置对应比例就好。

如果你有多种多线样式，你需要在绘制前在多线样式对话框中设置好当前多线样式，也就是要使用的样式。

输入ML回车后弹出下面提示：

当前设置: 对正= 上，比例 = 20.00，样式 =STANDARD

指定起点或[对正(J)/比例(S)/样式(ST)]:

命令行首先会告诉你当前多线的对正形式、比例以及样式名，如果某项不满足需要，即可输入J/S/ST参数后进行修改。

如果要调整多线之间的间距，可以输入S，设置一下比例，比如多线样式中两条的间距是1，我们要画240宽的墙，就可以将比例设置成240。对正和样式参数可以自己试一下，这里就不再详细介绍了。

如果参数正确，就可以直接在图面上指定各个点来绘制多线。

三、多线的编辑

多线由于比较特殊，早期版本无法用常规的二维修改命令进行修改，只能用多线编辑（MLEDIT）命令来编辑，估计不少用户提出这样编辑太不方便了，在AutoCAD高版本才开始支持多线使用延伸、修剪、拉伸等命令进行编辑了。这些编辑命令这里就不介绍了，重点介绍一下专门用于多线的多线编辑命令。

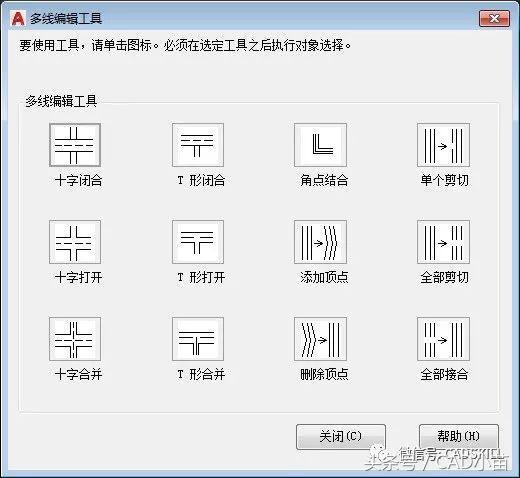

绘制好多线后，双击多线就可以弹出多线编辑（MLEDIT）命令，也可以直接输入MLEDIT命令回车打开多线编辑命令，如下图所示。

对话框中列出了12种编辑工具，每种工具都有示意图，我们可以根据需要选择一种工具来编辑多线。

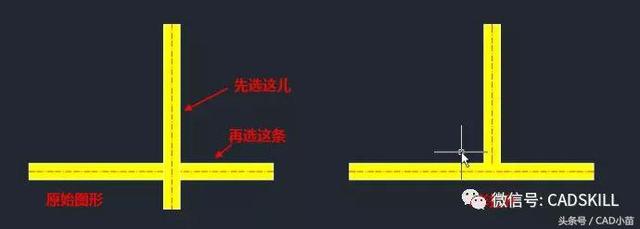

假设我们有两条十字交叉的多线，我们可以选择三种十字或三种T形编辑方式来进行编辑。假如选择选择T形打开的方式，先选哪条线，点在什么位置也很重要，首先要选择被修剪的多线要保留的那一段，如下图所示。

单击的顺序和位置不同，会得到不同的结果，使用熟练的人估计不会出错。如果想熟练使用多线编辑，就需要各种不同状况下尝试一下各种编辑方式，看看最终结果如何，这里就不再一一介绍了。

多线编辑不仅编辑方式比较少，操作比较麻烦，而且有些时候选择了正确的编辑方式却得不到我们需要的结果，AutoCAD也会如此，经常用的人可能会深有体会。

如果想用多线的话，建议将这些对话框、命令行的不同参数和选项都试一下。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
