CAD反转功能有什么用?

时间:2018-04-19 11:34作者:图纸之家点击:

我们平时画线的时候并没有关注线的方向,因为大多数情况线的方向对我们并的重要,但在一些特殊的状况线的方向的确会对图形产生影响,因此在CAD的多段线编辑PEDIT和样条线编辑SPLINEDIT中都提供了反转的功能(如果多过低版本可能没有此参数),如果是直线只能用旋转或镜像来反转。

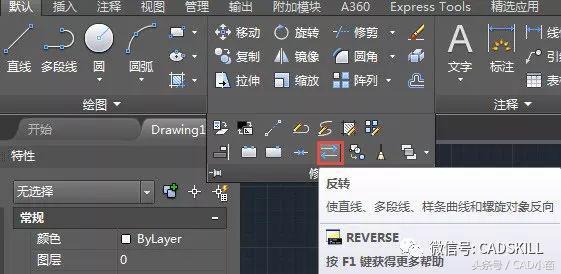

到了高版本CAD,专门提供了反转REVERSE的功能,直接可以反转选定的直线直线、多段线、样条曲线和螺旋线的方向,如下图所示。

CAD反转功能有什么用?

反转到底有什么用呢?

虽然应用场景不多,但如果遇到这些问题,用反转可以很快解决问题,下面简单介绍两种应用场景。

一、当图中线型的文字或符号颠倒显示的时候

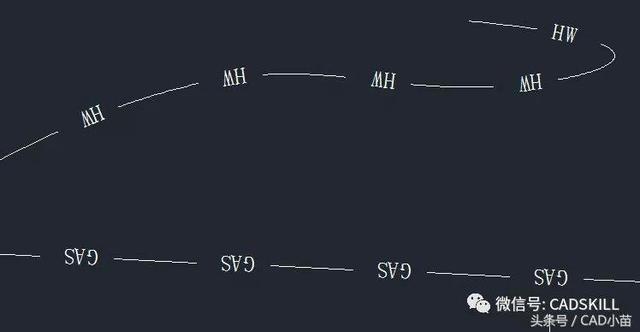

CAD常规的带文字的线型,无论我们往哪个方向绘制线,线上的文字都会保持正常,但如果线型定义中文字和符号设置的是相对旋转的方式时,线型中的文字就可能颠倒,如下图所示。

CAD反转功能有什么用?

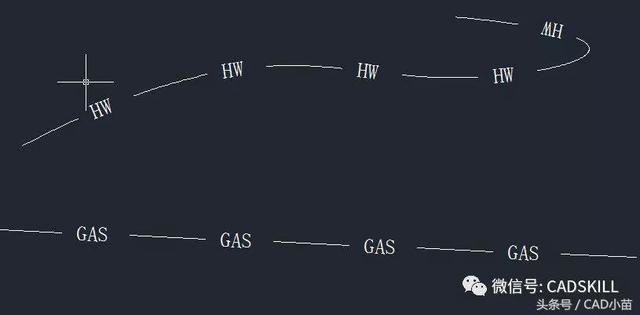

如果遇到这种情况,就可以用反转功能调整线的方向,图形就可以恢复正常了,如下图所示。

CAD反转功能有什么用?

二、当图形作为路径阵列、放样、扫略的路径需要调整起点时

如果多段线或样条曲线作为路径阵列或三维建模时用作放样、扫略等命令的路径线时,方向也很重要,如果开始线的方向不满足要求,也需要用到反转命令。

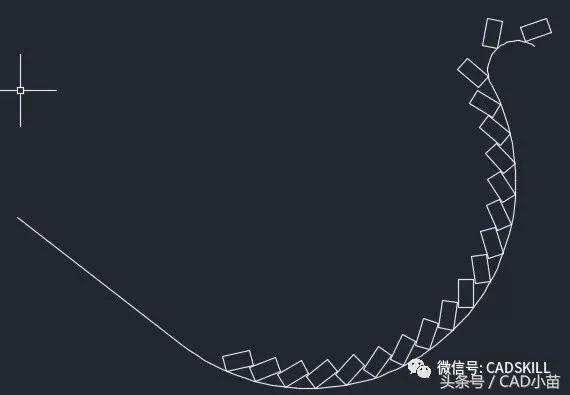

比如路径阵列的起点和方向如下图所示。

CAD反转功能有什么用?

将路径线的方向反转后,效果会完全不一样,如下图所示。

CAD反转功能有什么用?

CAD高版本之所以将一些复杂的功能的选项提取出来做成独立的功能,比如昨天介绍的合并和今天介绍的反转功能,是因为这些小功能没有任何选项,操作简便,在一些特定场景下可以提高操作效率。

这些功能大家也不一定能马上用得上,只需要记住有这样的功能,等到需要的时候知道到哪儿找这个功能就好了。

以上技巧适用于AUTOCAD和浩辰CAD支持反转命令的高版本。

更多CAD使用技巧请关注我的头条号和公众号

CAD反转功能有什么用?
