绘图过程中经常需要调整视图，缩放和平移应该是使用频率最高的操作。由于大家都习惯用鼠标滚轮（中键）来平移和缩放，很多人都不知道平移和缩放的命令是什么，有时在视图遇到问题的时候不知道如何调整，我觉得有必要将可能会用到的一些视图调整技巧总结一下。

一、最常用操作：利用鼠标滚轮缩放和平移

1、鼠标滚轮上下滚动实时缩放。

默认状态下向上滚动是放大视图，向下滚动是缩小视图。利用ZOOMWHEEL变量可以改变滚轮方向，ZOOMWHEEL设置为1时，可以改成向上缩小，向下放大。

利用ZOOMFACTOR变量可以改变滚轮滚动一次缩放比例的大小，默认值是60，数值改大，滚轮滚动一下视图变化跟大。

2、按住鼠标中键移动鼠标可实时平移。

3、双击鼠标中键可范围缩放，将所有图形都显示到当前视图当中。

二、视图调整中经常会遇到的问题、

1、缩放时提示无法进一步缩放

在CAD中利用滚轮缩放视图的时候，有时会视图无法继续放大或缩小，在底部状态栏会提示：已无法进一步缩放。

这是因为CAD为了优化显示性能，在打开图纸的时候只是根据当前视图生成部分显示数据，当缩放到一定程度，之前生成的显示数据已经不够时，就需要重新生成显示数据。

解决办法：输入RE，回车，重新生成显示数据，就可以继续缩放了。

2、双击鼠标中键后图形变成一个小点或消失

有很多网友遇到过这个问题，原因是在离主图形很远的地方有多余的图形，双击鼠标中键显示全图后，视图的宽度往往是10的几十甚至99次方。在这种情况下想用鼠标滚轮不断放大来显示图形是不可能的。

这时候就必须要使用缩放的命令ZOOM了，ZOOM有一个窗口W选项，可以直接在图中拾取窗口放大，也可以输入窗口的两个角点坐标来放大，当视图的尺寸极大时只能用输入坐标的方式了。

解决办法：

输入Z，回车，输入W，回车，第一点输入0,0，第二个角点输入10000,10000。

我们绘制的图形通常在原点附近，按上面的窗口缩放后，应该可以看到全部或部分图形，然后再通过滚轮缩放和平移显示我们的图形。

但要想图形恢复正常，还需要通过全选，按住SHIFT键框选要保留的图形，将多余图形选中后删除。

CAD鼠标中键双击后图纸不见了或者变成了小点怎么办？

3、调整了UCS或视图后如何快速恢复俯视图

当调整了UCS的方向后十字光标转了一个方向，怎么将是在光标变正？视图的方向被旋转后，怎么能快速回到平面视图。

公众号文章：什么是CAD中的UCS(用户坐标系)？UCS的基本应用有哪些？

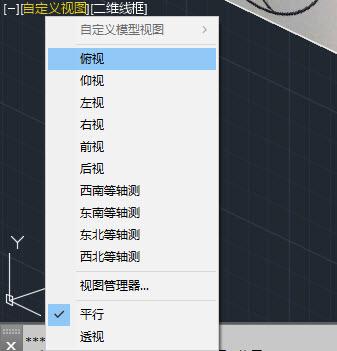

在CAD高版本，视图的左上角会显示当前视图的方向和着色方式，如果当前视图是自定义视图或其他视图，只需点开视图菜单，换成俯视图即可，如下图所示。

低版本没有这个菜单，要到菜单中去找俯视图太麻烦了，你最好记住这样一个命令：PLAN。

直接输入PLAN命令，回车，再回车，就可以恢复了。

如果当前UCS不是世界坐标系，我们还可以选择恢复当前UCS或世界坐标系的平面视图。

三、视图缩放平移的其他技巧

因为总用鼠标滚轮缩放，于是忽略了平移和缩放的命令。建议大家有空是执行一下平移PAN和缩放ZOOM命令，看一下他们有哪些选项，在一些特殊情况下我们可能会用到这些选项，例如上面讲到的缩放的窗口W选项。

下面再介绍几种比较有用的操作技巧。

1、按指定距离平移

在布局空间设置了视口比例后，我们需要通过平移来调整图形在视口中的位置，粗略的调整可以按住鼠标中键直接操作，但如果有时我们需要按指定的距离平移时，可以：

输入-P，回车，然后根据提示指定基点和目标点或直接指定位移。

这种操作与移动相似，可以精确控制平移的距离和方向。

2、按指定倍数缩放

如果只是为了观察模型，我们并不关注缩放的倍数，用滚轮来回缩放就可以了。但在一些特殊情况下，我们可以按一定倍数放大和缩小视图。

输入Z，回车，输入2X或0.5X，回车就可以将视图放大一倍或缩小一倍。X前是缩放的倍数。

倍数也可以直接输入数字，比如输入2或0.5，这种情况是按照图纸界限LIMITS的大小进行缩放，用得比较少。

什么是CAD的图纸界限(LIMITS)？图纸界限有什么作用？

3、通过缩放来设置视口比例

进入布局的视口后，可以通过输入缩放倍数来设置视口比例，比如：

输入Z，回车，输入0.01XP，回车，就可以将视口比例设置成1:100。

缩放还有动态、对象、全图（图纸界限）、上一个等选项，这里就不再一一介绍了，感兴趣的话可以试试，没准什么时候用得上。

视图调整的命令和技巧还远不止这些，还有旋转视图、切换视图、环绕视图等等，由于我们通常绘制平面图，这些操作用得不太多，之前公众号文章介绍过一些，大家可以看看。

以上技巧适用于AUTOCAD及浩辰CAD等类似的CAD软件。
