前面介绍了创建图块中需要注意的一些问题，如果对其中一些讲解还不太清楚，比如图层、颜色如果控制的问题，可以自己试试用不同设置创建图块，然后再插入到不同图层，对图层、图块颜色属性做调整，观察在不同状况下图块的效果。

其中提到的一些原则并不是绝对的，比如说创建图块前图形最好放到0层，这是针对一些我们要在相同图纸甚至不同图纸中反复使用的图块（作为图库的图块）。在实际操作中并不是所有图块定义时都需要这么做，比如说要将一张建筑图创建成一个图块，我们肯定需要墙、门、窗等各类图形仍然在原始图层上，就不需要将所有图形都移动到0层上。

规则我们必须要了解，但不要被规则束缚，而是要知道如何更好低去利用这些规则。

昨天讲解了创建图块时需要注意的一些问题，但并没有讲怎么创建图块，昨天讲解的那些主要针对BLOCK（块）和WBLOCK（写块）这两个功能。其实在CAD中创建图块的方法远不止这两种，今天就将CAD中可以创建图块的各种方法简单给大家介绍一下。

一、创建块BLOCK

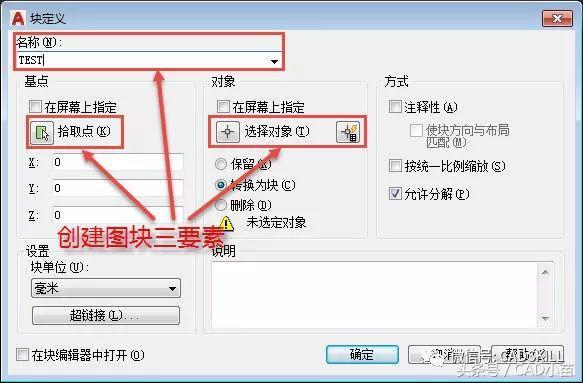

创建块的快捷键是B，是最常用的创建图块的方法。我们可以先选择要定义成图块的图形，也可以执行命令后再选择，执行命令后会弹出一个创建块的对话框，这个对话中必须定义两个要素是选定的图形和图块名，但千万不能忘记的是指定合适的基点，其他参数如果没有特殊需要可以忽略，如下图所示。

基点用拾取点的方式比较方便，如果你的图形就是在原点处绘制的或者你知道基点坐标，也可以用默认值或直接输入坐标。

通常我们会选择对象后再创建图块，如果之前没有选择对象，可以单击“选择对象”或“快速选择”按钮来选择。

给图块取名的时候不要图省事，最好起一个容易记又不容易重名的名字，避免在不同图纸复制粘贴图块的时候出现问题。

相关文章：CAD图形粘贴到另一张图后发生变化的原因和解决办法

二、写块WBLOCK

写块就是将图块的图形保存成一个独立的文件，快捷键是W，有人也把这种方式叫做定义外部块。

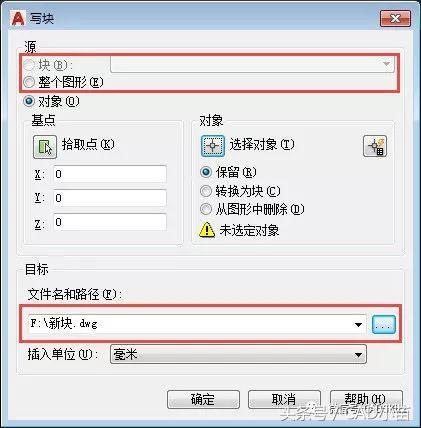

写块对话框界面跟创建块类似，只是块名变成了文件名，如下图所示。

还有一些不同的地方就是：不仅可以将选定的图形写成块文件，还可以直接将整图或者图中已定义的图块写成块文件；还有就是写块时没有注释性和超链接相关的设置。

如果我们打开保存的块文件会发现它跟普通的图纸并没有什么区别，等同于将选定的图形复制粘贴到一张新图中，只是将指定的基点定位到了原点处。

其实在用插入I命令浏览图纸作为图块插入时，选择一个块文件或一张普通CAD图纸文件是没有什么区别的。

三、复制粘贴为块

很多设计人员都喜欢这种方式，因为这种方式只要选择图形就可以了，无需指定基点和块名，直接复制CTRL C，然后粘贴为块CTRL SHIFT V，软件就会自动给图块起个名字，基点会定位到图形边界框的左下角点，如下图所示。

块名是A$C开头，后面是一长串十六进制的随机数。凡是图中看到这类块名，就是复制粘贴为块的结果。

这种方式操作很简单，但对图块的使用是有限制的，这类图块创建后，通常会用复制CO命令来创建新的块参照，用插入图块(I)功能时虽说可以通过预览图来区分，但如果图块类似或复杂就很难区分了。

如果要重复插入的图块不建议使用复制粘贴为块的方式创建。

四、右键拖动

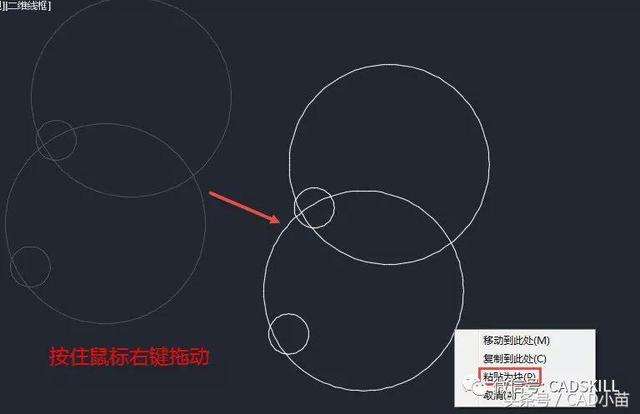

在选中图形后，鼠标停留在图形边界上，按住鼠标右键拖动，图形会跟随移动，松开右键的时候会弹出一个菜单，可以选择移动、复制或粘贴为块，如下图所示。

看到此提示时可以直接用光标选择粘贴为块的选项，或者输入P回车，可以选定的图形转帖为块。

这种方式跟复制粘贴为块的结果类似，会生成一个随机命名的图块，至于用哪一种就取决于你喜欢哪种操作了。

五、直接插入图纸成为块

我们用写块W功能写了一个块文件后，当前图中并没有添加这个图块的定义，要想使用写好的块，必须使用插入（I）功能浏览到保存的块文件，才能将块加到到当前图纸中。

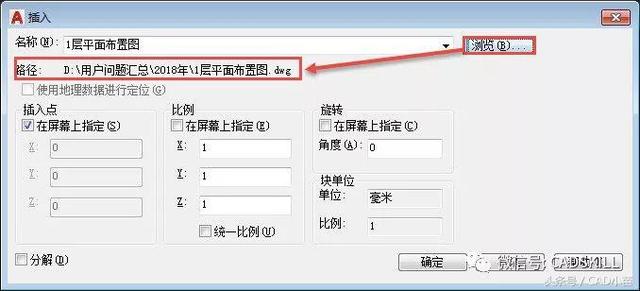

其实插入时并没有严格限制要插入块文件，你可以浏览任意一张DWG或DXF的图纸，作为图块插入到当前图中，如下图所示。

在将图纸作为图块插入到当前图中时，图纸的原点将作为图块的基点。知道这一点，我们不用写块W功能，自己也可以创建符合要求的块文件了。

六、直接从资源管理器将图纸拖放到图面上

我们可以直接从资源管理器找到图纸并拖放到CAD界面中，根据拖放的位置不同，图纸的处理方式也不同:

• 如果拖放到命令行、标题栏、特性面板等处，图纸会被打开

• 如果拖放到工具选项板（CTRL 3）中，会作为图块添加到工具选项板。

• 如果拖放到图形窗口中会作为图块插入，而且会提示确定插入点、输入比例，其实就是激活了命令行模式的插入命令：-insert。

七、外部参照绑定为块

这个其实不能算创建图块了，只能算是转换成图块。外部参照是独立的图纸，在当前图中只是记录了图纸名和插入的位置、比例等相关信息，如果要将图纸归档或发给他人时，就可以将外部参照绑定为块，之前有专门介绍过绑定功能，这里就不再介绍了。

暂时就写这么多，也许还有其他方式可以创建图块，如果有要补充的，请留言。

在CAD中提供了各种方式创建图块，可繁可简，这也说明图块在设计中应用非常广泛。至于如何创建图块取决于图块的使用方式，更重要的是要了解昨天文章中介绍创建图块可能会遇到的那些问题。

注意：图块虽然方便，但也不要随意使用，比如随意将图形复制粘贴为块后再炸开，需要知道图块别炸开了，图块定义还是保留在图中的，过多的垃圾图块数据会导致图纸成倍变大，导致图纸操作性能下降。因此，使用图块要谨慎，多余的图块数据要及时清理PU。
