设计师对工程图草图再熟悉不过了。它是把建模草图的参数化引入到工程图里，从而让工程图里的几何绘制可以使用尺寸和几何约束、变量等参数化手段。在实际绘图工作中，工程图草图支持直接与关联工程图视图的投影边线，产生尺寸或几何约束，实现对投影视图的补充；同时可直接在工程图里绘制没有3D对象的自定义视图。今天，小编就给大家介绍它在工程图里绘制虚拟部件的具体应用吧。

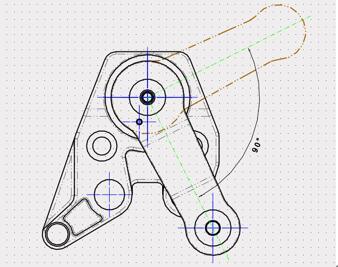

图1 虚拟部件

第一步，启动中望3D软件，依次打开文件Detail_Mech_Assemblies.Z3、装配00 Rear Brake Assembly。

第二步，使用A3_H国标机械工程图模板，并关闭消隐线，视图比例为2:1，如图2所示。

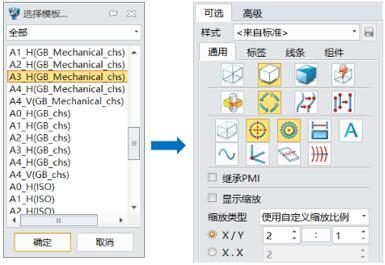

图2 模板选择

第三步，放置顶视图，进入工程图草图，如图3所示。

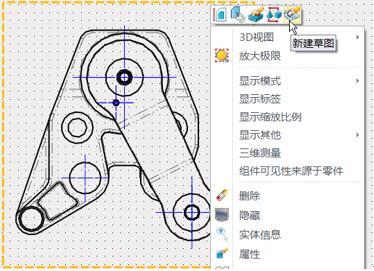

图3 工程图草图

第四步，使用参考，提取零件Cable Lever Plate的轮廓，并对草图对象解除参考，如图4所示。

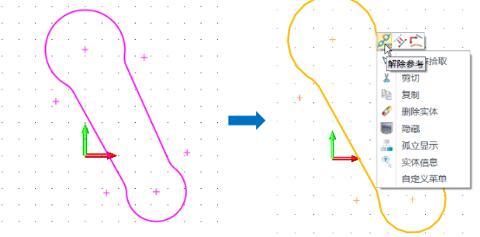

图4 提取轮廓

第五步，对解除参考后的对象绕下图圆心，旋转90°，退出草图，如图5所示。

图5 绕圆心

第六步，在工程图视图节点下，工程图草图会呈现单独的草图节点，如图6所示。

图6 草图节点

第七步，拾取草图1，进入属性，修改草图的线型和颜色，如图7所示。

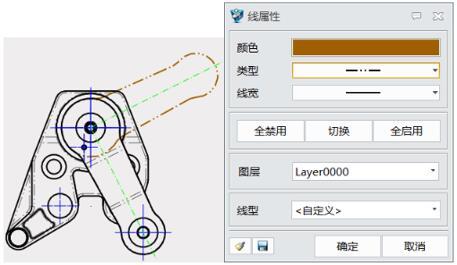

图7修改属性

第八步，绘制直线，起始点在上面的圆心处，直线长度为120mm，目的是为了延长直线），如图8所示。

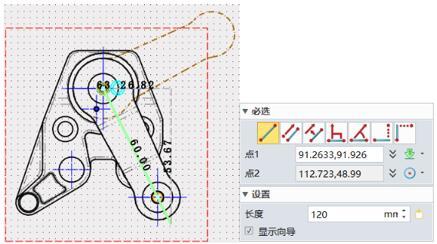

图8 绘制直线1

第九步，重复上一步的方法，绘制另外一条直线，如图9所示。

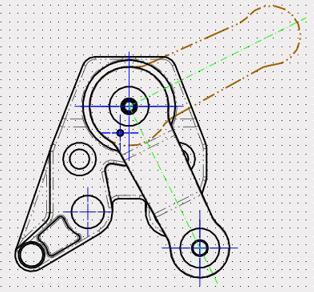

图9 绘制直线2

第十步，对上述两条直线进行颜色和线型设置，如图10所示。

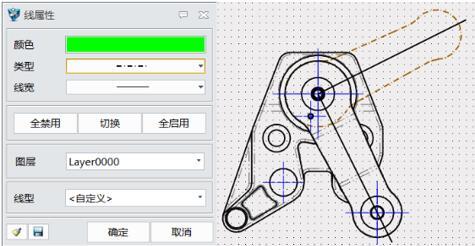

图10 线属性设置

第十一步，标注角度90°，示意零件Cable Lever Plate的工作旋转角度为90°，如图11所示。

图11 线属性设置

至此，使用中望3D工程图草图在工程图里绘制虚拟部件就完成了，各位设计师按照以上流程步骤就可以绘制出来了，相信难度并不大。小编后续也将继续介绍更多这里实例教程，如果你有更好的绘图技巧，也欢迎与小编分享。
