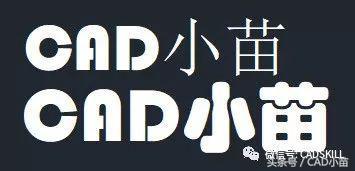

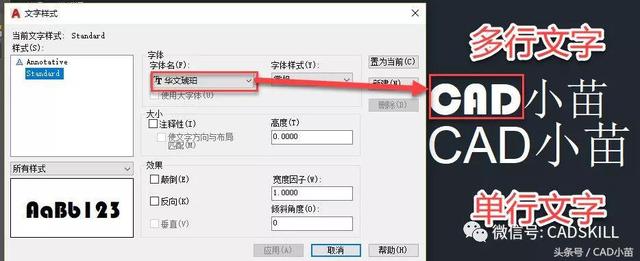

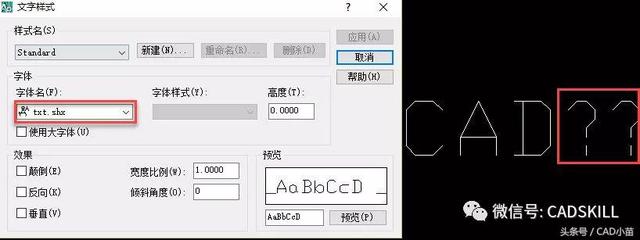

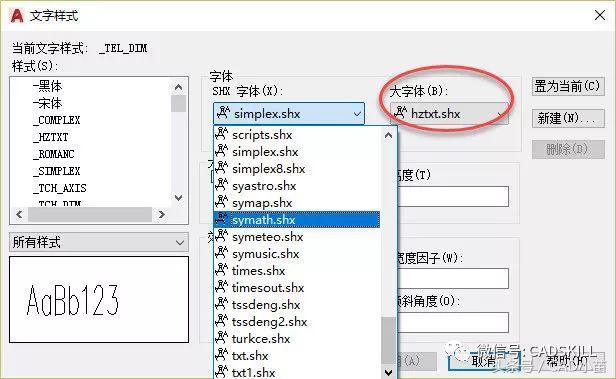

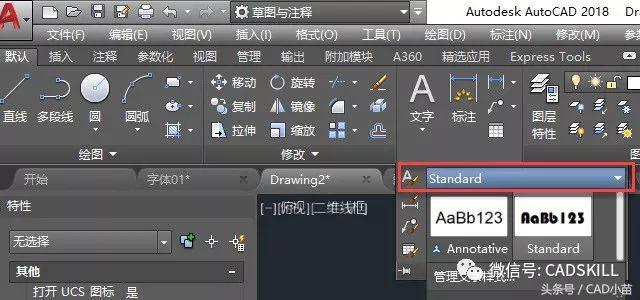

很多初学者刚开始写文字前都不设置文字样式,直接用多行文字就写,写出来中英文显示都很正常,想改字体,在多行文字编辑器直接就改了。但后来当打开图纸或编辑图纸遇到文字问题,比如打开图纸文字不显示或部分字符显示的时候才注意到还有文字样式。 就算不是初学者也经常被字体问题所困扰,因此本公众号之前发过关于字体和文字样式的文章超过30篇,也详解介绍过文字样式的设置方法,但觉得有必要总结一下设置文字样式需要注意的一些问题,让大家能更好利用文字样式,在遇到文字样式相关问题的时候知道如何去解决。 公众号相关文章:CAD的文字样式应该如何设置? 一、直接使用默认文字样式会导致的问题 CAD提供了默认的标准文字样式:Standard,还有一种特殊的文字样式:Annotative注释性,也就是说我们即使不设置文字样式,写字也可以的,可以直接使用默认的Standard文字样式。Standard文字样式不同版本也不一样,但默认的文章样式都不支持中文,使用默认字体会有很多问题。 低版本如2007版设置的字体是txt.shx,不支持中文,在单行文字中输入字母数字可以,但输入中文就会显示问号,如下图所示。 CAD图纸打开文字显示成问号或不显示怎么办? 多行文字会使用宋体来显示中文,但数字字母和中文用两种字体,看起来也很不协调,如下图所示。 高版本设置的字体:Arial,多行文字和单行文字也能显示中文;但其实存在跟单行文字相同的问题,也就是中文使用宋体进行了替换。多行文字中不同文字可以设置不同字体还好说,单行文字则应该是所有文字在显示时都被替换成了宋体。如果给STANDARD文字样式换个字体,有时会发现只有多行文字的数字发生了变化,其他字符都没有跟随文字样式变化,如下图所示。 如果出现这种情况,输入RE,回车,单行文字就可以恢复正常,但多行文字因为中文设置为宋体已经保存到参数中,改了文字样式也不起作用。如下图所示。 使用默认的文字样式,不知不觉就埋下了隐患,会到导致不少的问题,除了改字体和文字样式后中文字体不变外,用格式刷也无法将其他文字的字体刷过来。 如何更改CAD文字的文字样式?为什么换了样式后有些字体仍不变? 为什么用格式刷无法匹配文字的字体和颜色?到底哪些特性可以匹配? 如果使用默认的文字样式还有一个很重要的问题,因为每张图都有STANDARD文字样式,也就是会出现重名的情况,如果不同图纸STANDARD文字样式设置的字体不同,在图纸间复制粘贴文字时还会导致字体变化。 CAD图形粘贴到另一张图后发生变化的原因和解决办法 --------温馨提示:下面是广告,不是本文图片,后面更精彩!--------- ----------------------------------请继续阅读正文------------------------------- 二、在写文字前要创建并选择好文字样式 上面介绍使用默认样式会产生很多问题,如果使用不支持中文的文字样式书写中文也会产生类似的问题。因此建议大家:在写文字前首先要把文字样式建好。 我们不必每张图纸都去设置文字样式,如果单位对字体有规定并且提供了标准的字体和样板文件(*.dwt)就省事了,每次新建图的时候直接用这个样板文件就好了。 如果单位没有这样的模板,那就自己创建一个样板文件,这样只用设置一次文字样式就够了。不同行业不同单位对字体的要求不同,但使用的字体种类都不会太多,所以不要建过多的文字样式。 新建一张图纸后,定义好需要使用的文字样式,然后另存覆盖CAD的模板或另存为自己的模板文件即可。 每日一贴——你会设置和使用CAD样板文件吗? 三、给文字样式时取一个易于分辨的名字 在创建文字样式的时候软件会自动给指定一个名字,如:样式1,样式2等,大家千万不要用这种名字,别在自己用文字样式的时候都不知道哪个样式设置的是什么字体。 给文字样式取名字有两种方式: 一种是直接用字体名,例如宋体或HZTXT; 一种是按照用途取名,比如说叫图框文字、标注文字。 四、写文字前设置好当前文字样式 图纸里建好了文字样式后,在写文字前还需要确定一下要使用哪个文字样式,在文字样式ST对话框中可以选择一种文字样式后单击“置为当前”按钮设置当前文字样式。这样太麻烦,在高版本的命令面板里可以直接选择当前文字样式,如下图所示。 在低版本或经典界面可以在样式工具条中选择,如下图所示。 当然,在创建多行文字和单行文字时也可以设置要使用的文字样式,但要记住要先选择文字样式,要写中文至少要保证使用的文字样式是支持中文的。 五、文字样式中字体高度应该怎么设置? 文字样式对话框中文字高度默认为0,在这种状况下,输入单行文字时会提示我们输入文字高度,标注的文字高度可以随意修改。 但假设在图纸中对这种字体的高度有明确的要求,我们就可以设置成固定值,比如3,这样写单行文字时就会直接使用文字样式设置的高度,使用此文字样式的标注样式也会直接使用此高度。 如果图纸的打印比例是1:100,我们可能设置时需要乘以100,输入300。但假如需要在布局空间多比例布图,我们可以勾选注释性,并设置文字在图纸上需要打印的高度,文字高度会自动根据视口比例自动调整。 CAD的注释性怎么用? 六、关于使用大字体 文字样式中可以设置操作系统字体,也可以使用CAD字体。CAD左侧的字体列表中会同时显示操作系统字体和SHX字体,但这里显示的SHX字体都是小字体,也就是只能显示数字、字母等单字节的文字。 操作系统字体和SHX小字体都可以单独使用,小字体还可以跟大字体配合使用来显示汉字。当在列表中选择SHX字体后,勾选“使用大字体”,右侧就会显示大字体列表,可以选择一种大字体。但此时左侧的字体列表中就不会再显示操作系统给的字体,如下图所示。 如果要改成使用操作系统字体,需要先取消勾选“使用大字体”,左侧的列表中才能显示操作系统字体。 文字样式本身的问题暂时想到这么多,其实更多的时候是字体的问题,比如字体不对,字体找不到等等,后面有机会再将字体相关问题总结一下。 以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件 更多CAD使用技巧请关注我的头条号或公众号。 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
