CAD建筑版表格功能的活用:节省时间更专注于设计

时间:2018-07-16 09:32作者:图纸之家点击:

设计师在绘制图纸过程中,一般都需要在图纸中绘制表格,填写绘制图纸的人员以及图纸的信息,平常使用线段绘制再进行文字编辑操作太过于繁琐,中望CAD2018建筑版的表格功能,可直接生成表格信息方便使用,或者是将已经制作完成的表格导出为Excel文件或是Word文件,也可将已有的表格直接导入使用,功能强大,满足实际运用中关于表格的使用。

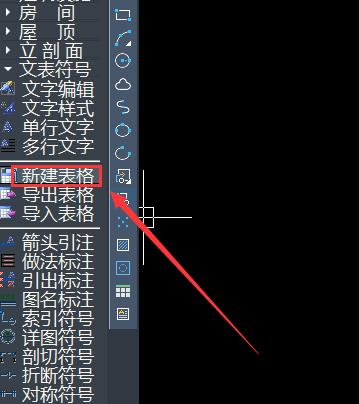

设计师可在左侧文表符号中点选【新建表格】,或者是输入快捷命令“XJBG”调取该功能:

CAD建筑版表格功能的活用:节省时间更专注于设计

打开新建表格之后,在左下角点击选表头,系统中默认提供了三种表头类型,点选之后,可以看到在表格的列数是固定值,我们只需确定行数,点击确定之后,在指定的一点插入表格即可;若是系统提供的三种表头都不适合,也可直接点击新建表格之后,输入行列数之后在指定点插入,后面手动输入表头信息也可以。

CAD建筑版表格功能的活用:节省时间更专注于设计

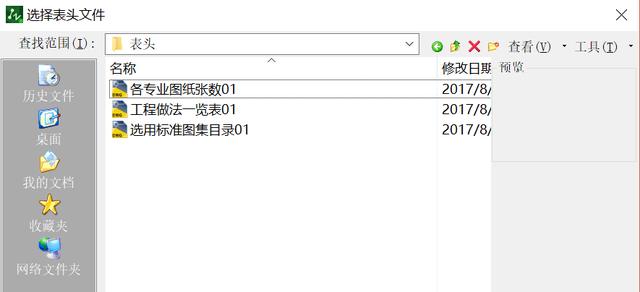

图为系统默认提供的三种表头信息

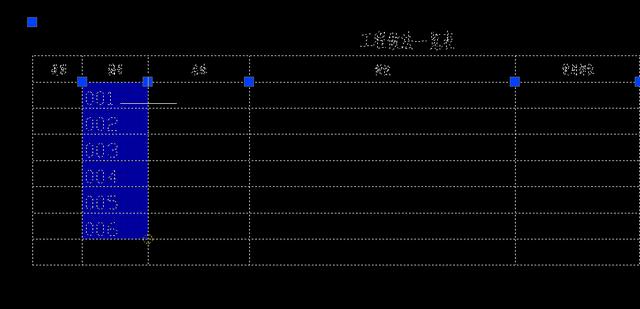

单机新建的表格,在要输入的空白处点击,出现一个粉红色的小图标之后,就可以直接输入文字了,需要修改文字也是点击文字,出现图标之后进行修改。若是在列表中需要对序号重新排列,在录入几个个起始的数值后,点选第一个数值,按住shift键,再点选录入的最后一个数值,在序号的右下角会有一个浅黄色光标,鼠标拖动该光标往下拉,即可完成对序号的排列。

CAD建筑版表格功能的活用:节省时间更专注于设计

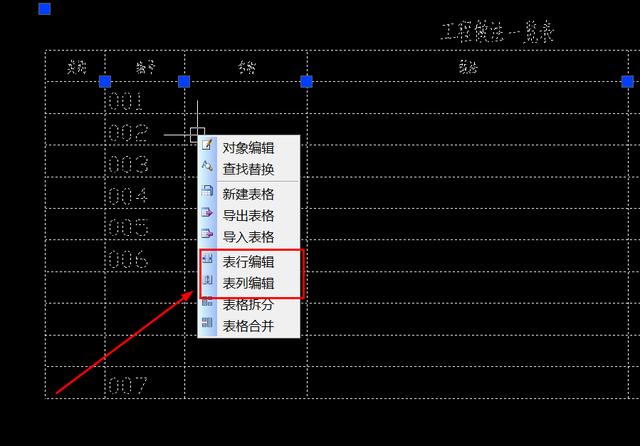

如何在已经生成的表格中添加行列数呢?

单击生成的表格,点击鼠标右键,在右键弹出的菜单中点选“表行编辑”,点选命令栏提示的“增加行”或者输入“A”之后空格确定,点击需要增加行数的一行表格,输入增加空行的数目,空格确定,选择是否需要复制当前行的名称,确定即完成。

“表列编辑”的使用方法,操作步骤可参照上段的“表行编辑”。

CAD建筑版表格功能的活用:节省时间更专注于设计

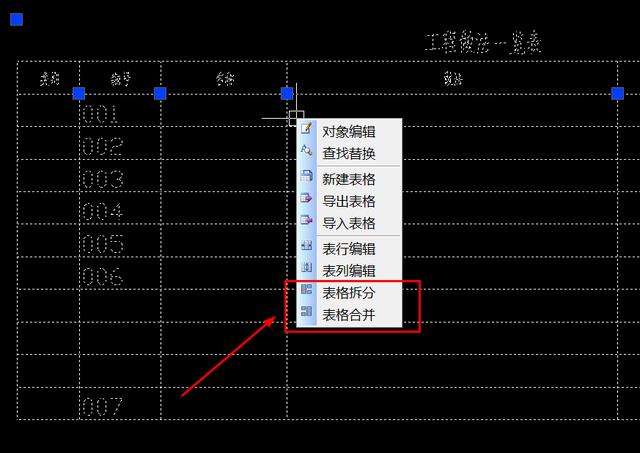

如何对已有的表格进行拆分或者合并呢?

单击生成的表格,点击鼠标右键,在右键弹出的菜单中点选“表格拆分”,选择按行拆分还是按列拆分,输入拆分的行数,勾选是否需要将表格的标题一起进行拆分,完成后点击“拆分”,即生成按照数量进行拆分的多个表格;表格合并操作更加便捷,点击“表格合并”之后,直接点选需要合并的表格,空格键确定即完成。

CAD建筑版表格功能的活用:节省时间更专注于设计

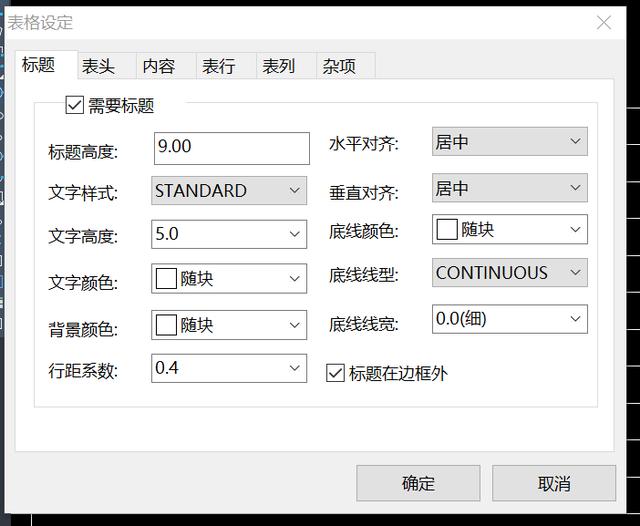

绘制表格时也可以对表格的对象进行编辑:单击表格,在右键菜单的下拉列表中点击“对象编辑”,在弹出的表格设定参数框中,可修改标题、表头、内容、表行等信息进行设置,完成后点击确定即可。

CAD建筑版表格功能的活用:节省时间更专注于设计

需要请设计师注意的一点是,若是多个小表格合并的表格,记得将“对象编辑”中的“统一全部单元格文字属性”进行勾选,这样合成表格所有的文字属性才会统一。

如何将已经绘制完成的表格导出为其他格式呢?

设计师可在左侧列表的文表符号下点击【导出表格】,或者是输入快捷命令“DCBG”使用表格的导出功能,查看命令栏提示选择表格导出的文件类型,点选需要导出的表格即可,在弹出的新文件类型中另存到电脑上即可。

将已经绘制的Excel表格先进行复制,点击左侧文表符号下的【导入表格】或输入“DRBG”调用,按照底下命令栏提示点选文件来源,指定表格插入点,确定即可完成。

小结:中望CAD2018建筑版软件的表格功能,能大大减少设计师的制作表格时间,且软件本身功能强大,符合设计师的设计习惯,更多人性化的操作方式为设计师使用时提高工作效率,让设计师专注于设计本身,做出更好的工作成绩。
